Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO-9001
Αριθμό μοντέλου: TSC
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 PC
Τιμή: USD20~USD300
Συσκευασία λεπτομέρειες: χαρτοκιβώτια
Χρόνος παράδοσης: 5-10Working ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Όνομα προϊόντων: |
Περιοριστής ροπής τύπων σφαιρών TSC |
Εξουσιοδότηση: |
12 μήνες |
Εύκαμπτος ή άκαμπτος: |
ΑΚΑΜΠΤΟΣ |
Υλικό: |
χάλυβας |
Τύπος δομών: |
τύπος σφαιρών |
Εφαρμογή: |
Τροχαλία, εργαλεία, ένωση |
Όνομα προϊόντων: |
Περιοριστής ροπής τύπων σφαιρών TSC |
Εξουσιοδότηση: |
12 μήνες |
Εύκαμπτος ή άκαμπτος: |
ΑΚΑΜΠΤΟΣ |
Υλικό: |
χάλυβας |
Τύπος δομών: |
τύπος σφαιρών |
Εφαρμογή: |
Τροχαλία, εργαλεία, ένωση |

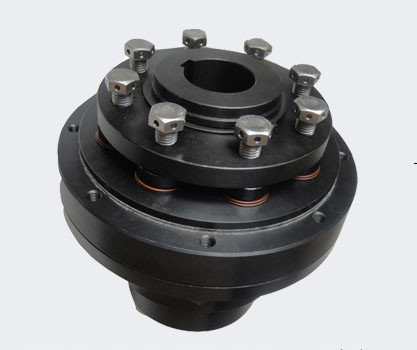

Περιοριστής ροπής άξονων συζεύξεων συμπλεκτών περιοριστών ροπής τύπων σφαιρών TSC
Εισαγωγή προϊόντων
Η σύζευξη περιοριστών ροπής τριβής καλείται επίσης σύζευξη συμπλεκτών ασφάλειας. Η σύζευξη περιοριστών ροπής τριβής χρησιμοποιείται συχνά για να εγκαταστήσει μεταξύ της κύριας και παθητικής δευτερεύουσας μετάδοσης δύναμης, όταν συνέβη το ελάττωμα υπερφόρτωσης ότι περισσότερο απ' ό, τι θέστε την αξία (ροπή) και ο περιοριστής ροπής θα παραγάγει το χωρισμό, κατά συνέπεια να προστατεύσει αποτελεσματικά τα μηχανήματα κίνησης, όπως η μηχανή, ο μειωτής, η σερβο μηχανή) καθώς επίσης και το φορτίο, κοινή μορφή ως εξής: Η σύζευξη περιοριστών ροπής τριβής και ο τύπος σφαιρών κλείνουν τον περιοριστή.
Η τοποθετώντας δομή του περιοριστή ροπής είναι άξονας-άξονας, άξονας-φλάντζα, άξονας-σύγχρονη τροχαλία, άξονας-αλυσσοτροχός, shaftgear, άξονας-τροχαλία και ούτω καθεξής.
Η σύζευξη περιοριστών ροπής τριβής χρησιμοποιείται στον εξοπλισμό εκτύπωσης βιομηχανία μπαταριών, μεταφορέας απορρίματος σιδήρου, που μεταβιβάζει τη γραμμή παραγωγής, διαιρέτης.
Χαρακτηριστικά γνωρίσματα περιοριστών ροπής σφαιρών χάλυβα (περιοριστής ροπής): αυτόματος περιοριστής ροπής σφαιρών χάλυβα αναστοιχειοθέτησης ακρίβειας, ενσωματωμένος μηχανισμός σφαιρών ακρίβειας, ο οποίος μπορεί να αποσυνδέσει την ενεργό και ενεργητική μετάδοση τη στιγμή της υπερφόρτωσης. Ο χρόνος αντίδρασης είναι 0.001-0.003 δευτερόλεπτα. Έχει πολλές μορφές εγκαταστάσεων, όπως ο αλυσσοτροχός άξονων, άξονας άξονων, φλάντζα άξονων, σύγχρονη τροχαλία άξονων, V-shaped τροχαλία άξονων, shaftgear και ούτω καθεξής. Η θέτοντας αξία της ροπής αποδέσμευσης μπορεί να ρυθμιστεί steplessly μέσα σε μια ορισμένη σειρά μέσω του πίνακα. Ο διακόπτης ή ο αισθητήρας ορίου μπορεί ΣΥΝΕΧΈΣ ηλεκτρικό σήμα παραγωγής 24V τη στιγμή της υπερφόρτωσης, που μπορεί να χρησιμοποιηθεί για να αρχίσει τη συσκευή συναγερμών (όπως το φως ηλεκτρικών κουδουνιών και δεικτών), και μπορεί επίσης να χρησιμοποιηθεί για να κλείσει τον οδηγό αμέσως. Με την εξαιρετικά μακριά ζωή υπηρεσιών, μπορεί να αντισταθεί τις αμέτρητες ενέργειες αποδέσμευσης υπερφόρτωσης.
Αρχή εργασίας του περιοριστή ροπής σφαιρών χάλυβα: η κρίσιμη ροπή ελέγχεται από την άνοιξη ακρίβειας, η οποία μπορεί να επιτύχει την πολύ ακριβή αξία ροπής. Για τα προϊόντα με το ίδιο γενικό μέγεθος, τα διαφορετικά ενσωματωμένα ελατήρια μπορούν να αντικατασταθούν για να καθορίσουν τη διαφορετική ροπή ολίσθησης. Χρησιμοποιείται για την εγκατάσταση του άξονα από τη μία πλευρά και της ρόδας στο άλλο άκρο. Μετά από να αποβάλει την υπερφόρτωση, ο τρόπος αναστοιχειοθέτησης είναι 360 βαθμός που επαναρυθμίζεται σε έναν κύκλο. Μπορεί να συνδεθεί με το διακόπτη ορίου εξωτερικά, και το ηλεκτρικό σήμα παραγωγής όταν υπερφόρτωση. Μπορεί να χρησιμοποιηθεί στη συσκευασία, ηλεκτρονικός εξοπλισμός και άλλες μηχανικές βιομηχανίες που χρησιμοποιείται ευρέως στο θραύστη, τον εξωθητή βιδών, την αυτόματη μεταβίβαση, το μηχανικό λαστιχένιο εξοπλισμό, κ.λπ.
Υπάρχουν δύο τύποι εγκαταστάσεων: keyway εγκατάσταση μανικιών εγκαταστάσεων και επέκτασης
Παράμετροι προϊόντων
| TSC |
Σειρά ροπής (NM) | Max.speed θιγμένος περιστροφή/λεπτό |
Κτύπημα πλυντηρίων ώθησης στην υπερφόρτωση χιλ. |
Μαζικές στιγμές αδρανούς | Βίδες στερέωσης και σκλήρυνση ροπές για Φd |
Βάρος |
|||||
| Χ | Λ | Μ | Χ | Πλήμνη-πλευρά Kgm2 |
Εύκαμπτος-πλευρά Kgm2 |
χιλ. | NM | κλ | |||
| 01 | 5-12.5 | 10-25 | 20-50 | 25-62.5 | 4000 | 1.2 | 0,000211 | 0,000093 | 4xM4 | 4 | 0,68 |
| 02 | 10-25 | 20-50 | 40-100 | 50-125 | 3000 | 1.5 | 0,000531 | 0,000234 | 6xM4 | 4 | 1.14 |
| 03 | 20-50 | 40-100 | 80-200 | 100-250 | 2500 | 1.8 | 0,001388 | 0,000643 | 8xM4 | 4 | 1.98 |
| 04 | 40-100 | 80-200 | 160-400 | 200-500 | 2000 | 2.0 | 0,002846 | 0,001306 | 8xM5 | 8 | 2.88 |
| 05 | 70-175 | 140-350 | 280-700 | 380-875 | 1200 | 2.2 | 0,006858 | 0,002649 | 8xM6 | 12 | 4.59 |
| 06 | 120-300 | 240-600 | 480-1200 | 600-1500 | 800 | 2.5 | 0,029432 | 0,00669 | 8xM8 | 15 | 10.63 |
Διάσταση του περιοριστή ροπής TSC
| TSC |
δ λ. | δ ανώτατο | Δ | Φ | Ε (h6) | Κ | Κ 1 | Λ | Χ | Α1 | A2 | A3 | α | β | S | SW |
| 01 | 10 | 20 | 70 | 38 | 47 | 65 | 56 | 47 | 40 | 12 | 7 | 8 | 5 | 6 | 8xM4 | 7 |
| 02 | 15 | 25 | 85 | 44 | 62 | 80 | 71 | 56 | 48 | 13.5 | 8 | 11 | 7 | 7 | 8xM5 | 7 |
| 03 | 22 | 35 | 100 | 56 | 75 | 95 | 85 | 67 | 59 | 16 | 9 | 14 | 9 | 9 | 8XM6 | 7 |
| 04 | 32 | 44 | 115 | 70 | 90 | 110 | 100 | 73 | 64 | 17 | 10 | 16 | 10 | 10 | 8XM6 | 8 |
| 05 | 35 | 55 | 135 | 84 | 100 | 130 | 116 | 86 | 75 | 20.5 | 12 | 18 | 10 | 12 | 8XM8 | 10 |
| 06 | 40 | 65 | 166 | 100 | 130 | 166 | 150 | 130 | 115 | 46 | 16 | 21 | 12 | 15 | 8XM10 | 13 |
