Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: CGS
Αριθμό μοντέλου: DLY5
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 PC
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-10Working ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Όνομα: |
DLY5Series βιομηχανικό ηλεκτρομαγνητικό φρένο |
Εσωτερική διάμετρος: |
75250mm |
Εξωτερική διάμετρος: 85253mm: |
85253mm |
Μήκος: |
34.570.5mm |
Εξουσιοδότηση: |
12 μήνες |
Προσαρμοσμένη υποστήριξη: |
COEM, ODM |
Τύπος: |
Φρένο δίσκων |
Όνομα: |
DLY5Series βιομηχανικό ηλεκτρομαγνητικό φρένο |
Εσωτερική διάμετρος: |
75250mm |
Εξωτερική διάμετρος: 85253mm: |
85253mm |
Μήκος: |
34.570.5mm |
Εξουσιοδότηση: |
12 μήνες |
Προσαρμοσμένη υποστήριξη: |
COEM, ODM |
Τύπος: |
Φρένο δίσκων |
DLY5 σειράς ηλεκτρομαγνητικό φρένων φρένο δίσκων επιβραδυντών ηλεκτρομαγνητικό
Εισαγωγή προϊόντων

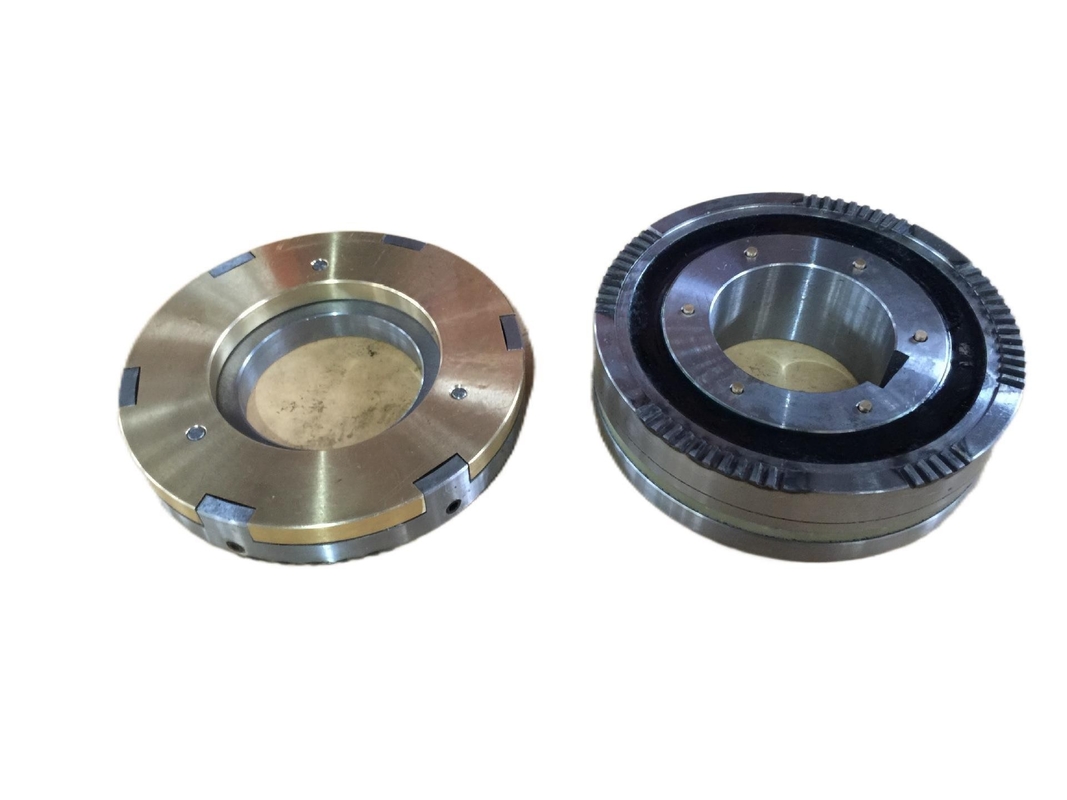

Dly5 (σειρά Eze) ηλεκτρομαγνητικός συμπλέκτης τύπων σαγονιών με το δαχτυλίδι ολίσθησης
Dly5 (σειρά Eze) ενσωματωμένος ο δόντι ηλεκτρομαγνητικός συμπλέκτης δαχτυλιδιών ολίσθησης είναι ένας ενεργοποιητής που χρησιμοποιείται στο μηχανικό σύστημα μετάδοσης για να συνδυάσει ή να χωρίσει το οδηγώντας δευτερεύον μέρος και το οδηγημένο δευτερεύον μέρος της περιστροφικής κίνησης με τη βοήθεια της ηλεκτρομαγνητικής δύναμης, ώστε να πραγματοποιηθεί η μετάδοση δύναμης και κινήσεων
Η τυποποιημένη λειτουργούσα τάση του συμπλέκτη είναι 24 βολτ ΣΥΝΕΧΗ γενικά, είναι εύκολο να πραγματοποιηθεί ο αυτόματος και τηλεχειρισμός με τη χρησιμοποίηση ενός απλού κυκλώματος που αποτελείται από τους διακόπτες, κουμπιά, επαφείς, διακόπτες ταξιδιού και άλλα συνηθισμένα ηλεκτρικά συστατικά, ώστε να καλυφθούν οι απαιτήσεις της αλλαγής, της μετατροπής, της έναρξης και του προσδιορισμού θέσης ταχύτητας του μηχανικού συστήματος μετάδοσης.
Αυτή η σειρά συμπλεκτών διαβιβάζει τη ροπή με τη βοήθεια της δέσμευσης των λεπτών δοντιών στο πρόσωπο τελών. Επομένως, έναντι του συμπλέκτη πιάτων τριβής της ίδιας προδιαγραφής, δεν έχει το μικρό όγκο, κανέναν τριβή και θερμαντικό, πλήρη χωρισμό μετά από τη διακοπή ρεύματος, καμία no-load ροπή αριθ., και μπορεί να είναι κατάλληλο για τα και τα δύο υγρή - και - ξηρά εργασία. Ο συμπλέκτης συνδυάζεται άκαμπτα. Μπορεί μόνο να συνδυαστεί υπό τον όρο αργόστροφου. Είναι κατάλληλο εάν είναι σε στάση ή όταν η σχετική ταχύτητα είναι σύγχρονη.
Ο συμπλέκτης μπορεί να λειτουργήσει σοβαρά υπό τους ακόλουθους όρους:
1. Η περιβαλλοντική θερμοκρασία αέρα είναι - 5 ℃ - + 40 ℃.
2. Στο μέσο χωρίς κίνδυνο έκρηξης, και δεν υπάρχει καμία αέριο και αγώγιμη σκόνη επαρκή για να διαβρώσουν το μέταλλο και τη μόνωση ζημίας στο μέσο.
3. Ο συμπλέκτης θα λειτουργήσει υπό τον όρο του λαδώνοντας πετρελαίου.
4. Η διακύμανση τάσης της σπείρας συμπλεκτών δεν θα υπερβεί + 5% και - 15% της εκτιμημένης τάσης.
5. Το ύψος της περιοχής εγκαταστάσεων συμπλεκτών δεν θα υπερβεί 2000 μέτρα.
Παράμετροι προϊόντων
| ΜΕΓΕΘΟΣ | Ακτινωτό Demensions | Αξονικό Demensions | ||||||||||||||||
| D1 | D2 | D3 | D4 | d1 | d2 | Φ | χ | ε | j | Κ | Λ | L1 | L2 | L3 | L4 | L5 | δ | |
| DLY5-2A | 75 | 65 | 55 | 75 | 45 | 39.5 | 25 | 27.6 | 8 | 2*4 | 4-M4 | 33 | 18.6 | 1.5 | 6.5 | 8 | 8 | 0,4 |
| DLY5-5A | 90 | 75 | 64 | 90 | 53 | 49 | 30 | 32.6 | 8 | 2*5 | 4-M5 | 40 | 24.1 | 2 | 6.5 | 8 | 9 | 0,5 |
| DLY5-10A | 105 | 85 | 75 | 105 | 65 | 57 | 40 | 42.9 | 12 | 2*5 | 4-M5 | 45 | 26.6 | 2 | 6.5 | 8 | 10.5 | 0,5 |
| DLY5-16A | 115 | 100 | 85 | 115 | 70 | 62 | 45 | 48.3 | 14 | 2*6 | 4-M6 | 50 | 29.6 | 2 | 6.5 | 8 | 12.5 | 0,5 |
| DLY5-25A | 125 | 105 | 90 | 125 | 75 | 68 | 50 | 53.6 | 16 | 2*8 | 4-M6 | 58 | 33.9 | 2.5 | 6.5 | 8 | 15.5 | 0,6 |
| DLY5-40A | 140 | 115 | 100 | 140 | 85 | 74 | 60 | 64 | 18 | 2*10 | 6-M6 | 67 | 40 | 2.5 | 7.5 | 10 | 17 | 0,6 |
| DLY5-63A | 160 | 130 | 115 | 160 | 95 | 85 | 70 | 74.3 | 20 | 2*10 | 6-M8 | 75 | 42 | 3 | 7.5 | 10 | 19.5 | 0,7 |
| DLY5-100A | 185 | 155 | 135 | 182 | 115 | 97 | 70 | 74.3 | 20 | 2*12 | 6-M8 | 85 | 49 | 3 | 7.5 | 10 | 21 | 0,7 |
| DLY5-160A | 215 | 180 | 158 | 215 | 130 | 114 | 85 | 95.8 | 22 | 2*12 | 6-M10 | 100 | 58 | 3.5 | 8.5 | 10 | 25.5 | 0,9 |
| DLY5-250A | 250 | 210 | 190 | 250 | 150 | 130 | 85 | 95.8 | 22 | 2*12 | 6-M12 | 115 | 66 | 3.5 | 8.5 | 10 | 26 | 0,9 |
Εγκατάσταση:
1.The ο συμπλέκτης μπορεί να εγκατασταθεί είτε σε οριζόντιο είτε σε verial, εάν τοποθέτησε κανένας το Alex,
coaxlal βαθμός μεταξύ της οδήγησης και του οδηγημένου άξονα δεν πρέπει να υπερβεί 0.05mm,
και πρέπει να εξασφαλίσει την αξία σ εκκαθάρισης εργασίας.
2.The τα δόντια και των δύο ακρών πρέπει να καθαριστούν πρίν τοποθετούν το συμπλέκτη.
3.The η οδήγηση και τα οδηγημένα μέρη του συμπλέκτη πρέπει να καθοριστούν στην αξονική κατεύθυνση, η αξονική κίνησή της επιτρεπόμενος.
