Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO 9001
Αριθμό μοντέλου: UL σειρά
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 PC
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια ή ξύλινες περιπτώσεις αεροπορικώς ή θαλασσίως
Χρόνος παράδοσης: 5-7 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Όνομα: |
Σύζευξη άξονων τύπων ελαστικών αυτοκινήτου |
Υλικό: |
λάστιχο |
Σειρά: |
UL σειρά |
Εξουσιοδότηση: |
12 μήνες |
Δομή: |
Σύζευξη άξονων τύπων ελαστικών αυτοκινήτου |
Εύκαμπτος ή άκαμπτος: |
Εύκαμπτος |
Βάρος: |
4.6kg |
Άντεξε το μέγεθος: |
2435mm |
Όνομα: |
Σύζευξη άξονων τύπων ελαστικών αυτοκινήτου |
Υλικό: |
λάστιχο |
Σειρά: |
UL σειρά |
Εξουσιοδότηση: |
12 μήνες |
Δομή: |
Σύζευξη άξονων τύπων ελαστικών αυτοκινήτου |
Εύκαμπτος ή άκαμπτος: |
Εύκαμπτος |
Βάρος: |
4.6kg |
Άντεξε το μέγεθος: |
2435mm |

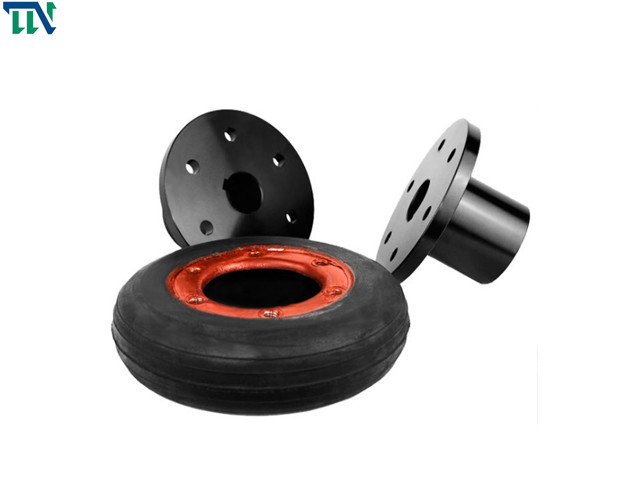

UL 5 λαστιχένια μεγάλη ροπή συζεύξεων άξονων τύπων ελαστικών αυτοκινήτου εύκαμπτη για τη βιομηχανία
Χαρακτηριστικά γνωρίσματα προϊόντων
Η σύζευξη ροδών UL χρησιμοποιεί ένα ρόδα-διαμορφωμένο λαστιχένιο στοιχείο για να συνδέσει τα δύο μισά της σύζευξης με τα μπουλόνια. Υπάρχουν τρεις τύποι δομών συζεύξεων ροδών: με τον τύπο σκελετών, τον ανοικτό τύπο και τον ακέραιο τύπο.
UL την η σύζευξη ροδών είναι μια ιδιαίτερα ελαστική σύζευξη, που είναι εύκολο να αποσυνθεθεί και να διατηρήσει, δεν απαιτεί τη λίπανση, είναι ανθεκτική και αξιόπιστη, έχει μια απλή δομή και είναι εύκολο να συγκεντρωθεί, και δεν πρέπει να κινήσει τη σύζευξη αξονικώς κατά αλλαγή του σώματος ροδών. Δεδομένου ότι η γωνία αυξάνεται, οι ιδιαίτερες αξονικές δυνάμεις παράγονται στην κίνηση και τους άξονες κίνησης
UL η σύζευξη ροδών είναι μια ιδιαίτερα ελαστική σύζευξη, με τον καλό απομονωτή απορρόφησης κλονισμού και η άριστη απόδοση αποζημιώσεων μεταξύ των άξονων, η θερμοκρασία εργασίας είναι -20~80 βαθμοί Κέλσιος, η ροπή μεταφοράς είναι 10~20000N.M, κατάλληλη γιατί είναι κατάλληλη για υγρό, σκονισμένος, αντίκτυπος, δόνηση, μπροστινή και αντίστροφη περιστροφή και συχνοί αρχικοί όροι, και είναι εύκολο να αποσυνθέσει και να συγκεντρώσει, επειδή το ελαστικό στοιχείο είναι ένα ακέραιο σώμα ροδών, εύκολο να αποσυνθέσει και να διατηρήσει, καμία λίπανση, ανθεκτικός και αξιόπιστος.
Η σύζευξη ροδών είναι ένα είδος υψηλής ελαστικής σύζευξης. Η σύζευξη ροδών έχει την καλή απορρόφηση κλονισμού και ο άριστος διά άξονας αντιστάθμισε την απόδοση αποζημιώσεων. Η θερμοκρασία εργασίας είναι - 20 ~ 80 ℃, και η ροπή μετάδοσης είναι 10 ~ 20000 ν Μ. Είναι κατάλληλο για τον υγρό, σκονισμένο, αντίκτυπο, τη δόνηση, τη μεταβλητή προς τα εμπρός και την αντίστροφη περιστροφή και τους συχνούς αρχικούς όρους, και είναι κατάλληλο να αποσυνθέσει και να συγκεντρώσει. Επειδή το ελαστικό στοιχείο είναι ακέραιο σώμα ροδών, είναι κατάλληλο να αποσυνθέσει και να επισκευάσει, δεν χρειάζεται τη λίπανση, ανθεκτικός και αξιόπιστος.
●η τυποποιημένη μισή δομή συζεύξεων είναι Κ-τύπος, ο οποίος δεν μπορεί πλέον να χαρακτηριστεί στην ένδειξη.
●το λαστιχένιο στοιχείο (σώμα ροδών) είναι βουλκανισμένο και συνδεμένο με το μέταλλο το πιέζοντας πιάτο. Κατά τη διάρκεια της συνέλευσης, συνδέεται άμεσα με τις δύο μισές συζεύξεις με τα μπουλόνια
●απλή δομή και εύκολη συνέλευση. Δεν υπάρχει καμία ανάγκη να κινηθεί η σύζευξη αξονικώς κατά τον αλλαγή του σώματος ροδών
Παράμετροι προϊόντων
| Τύπος | επιτρεπόμενη ροπή TN Ν·μ |
Στιγμιαία μέγιστη ροπή |
Περιστρεφόμενη ταχύτητα |
Άντεξε το μέγεθος | Μήκος Shafthole | Δ | Β | βάρος Κλ |
Στιγμή της αδράνειας Ι το /kg·τετρ.μέτρο |
|
| J, J1 | Υ | |||||||||
| δ | Λ | |||||||||
| UL1 | 10 | 31.5 | 5000 | 11-18 | 22-30 | 25-42 | 80 | 20 | 0,7 | 0,0003 |
| UL2 | 25 | 80 | 5000 | 14-22 | 27-38 | 32-52 | 100 | 26 | 1.2 | 0,0008 |
| UL3 | 63 | 180 | 4500 | 18-25 | 30-44 | 42-62 | 120 | 32 | 1.8 | 0,0022 |
| UL4 | 100 | 315 | 4300 | 20-30 | 38-60 | 52-82 | 140 | 38 | 3.0 | 0,0044 |
| UL5 | 160 | 500 | 4000 | 24-35 | 38-60 | 52-82 | 160 | 45 | 4.6 | 0,0084 |
| UL6 | 250 | 710 | 3600 | 28-40 | 44-84 | 62-112 | 180 | 50 | 7.1 | 0,0164 |
| UL7 | 315 | 900 | 3200 | 32-48 | 60-84 | 82-112 | 200 | 56 | 10.9 | 0,0290 |
| UL8 | 400 | 1250 | 3000 | 38-50 | 60-84 | 82-112 | 220 | 63 | 13.0 | 0,0448 |
| UL9 | 630 | 1800 | 2800 | 42-60 | 84-107 | 112-142 | 250 | 71 | 20.0 | 0,0898 |
| UL10 | 800 | 2240 | 2400 | 45-70 | 84-107 | 112-142 | 280 | 80 | 30.6 | 0,1596 |
| UL11 | 1000 | 2500 | 2100 | 50-75 | 84-107 | 112-142 | 320 | 90 | 39 | 0,2792 |
| UL12 | 1600 | 4000 | 2000 | 55-85 | 84-132 | 112-172 | 360 | 100 | 59 | 0,5356 |
| UL13 | 2500 | 6300 | 1800 | 63-95 | 107-132 | 142-172 | 400 | 110 | 81 | 0,8960 |
| UL14 | 4000 | 10000 | 1600 | 75-110 | 107-167 | 142-212 | 480 | 130 | 145 | 2.2616 |
| UL15 | 6300 | 14000 | 1200 | 85-125 | 132-167 | 172-212 | 560 | 150 | 222 | 4.6456 |
| UL16 | 10000 | 20000 | 1000 | 100-140 | 167-202 | 212-252 | 630 | 180 | 302 | 8.0924 |
| UL17 | 16000 | 31500 | 900 | 120-160 | 167-242 | 212-302 | 750 | 210 | 561 | 20.0176 |
| UL18 | 25000 | 59000 | 800 | 140-180 | 202-242 | 252-302 | 900 | 250 | 818 | 43.0530 |
