Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO 9001
Αριθμό μοντέλου: LM2
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 PC
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 3-5 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Πρότυπο: |
LM2 σύζευξη άξονων δαμάσκηνων |
Εξουσιοδότηση: |
12 μήνες |
Άντεξε το μέγεθος: |
1214mm |
Μήκος: |
32mm |
Βάρος: |
0.0013KG |
Touque: |
1120 |
Πρότυπο: |
LM2 σύζευξη άξονων δαμάσκηνων |
Εξουσιοδότηση: |
12 μήνες |
Άντεξε το μέγεθος: |
1214mm |
Μήκος: |
32mm |
Βάρος: |
0.0013KG |
Touque: |
1120 |

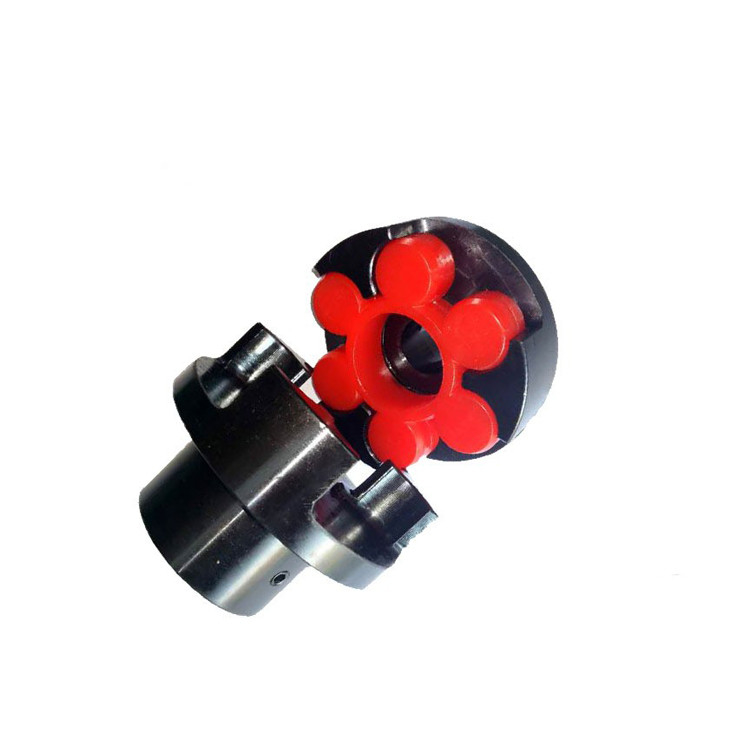

LM 2 ΠΣΔ 1 εύκαμπτη δαμάσκηνο-διαμορφωμένη ελαστική σύζευξη σαγονιών για την αντλία
Lmz-ι η διασπασμένη σύζευξη ανθών δαμάσκηνων τύπων ροδών φρένων αποτελείται από δύο μισές συζεύξεις με την ίδια μορφή των νυχιών, των ροδών φρένων και των ελαστικών στοιχείων. Τα ελαστικά στοιχεία ανθών δαμάσκηνων τοποθετούνται μεταξύ των νυχιών των δύο μισών συζεύξεων για να πραγματοποιήσουν τη σύνδεση των δύο μισών συζεύξεων.
Είναι κυρίως κατάλληλο για τις θέσεις εργασίας με τη συχνή έναρξη, την μπροστινή και αντίστροφη περιστροφή, τη μέση υψηλή ταχύτητα, τη μέση ροπή και την υψηλή αξιοπιστία, όπως η μεταλλουργία, η μεταλλεία, το πετρέλαιο, η χημική βιομηχανία, η ανύψωση, η μεταφορά, η ελαφριά βιομηχανία, το κλωστοϋφαντουργικό προϊόν, η υδραντλία, ο ανεμιστήρας, κ.λπ. Η θερμοκρασία εργασιακών περιβαλλόντων είναι - 35 ℃ ~ + 80 ℃, και η ονομαστική ροπή μετάδοσης είναι 250 ~ 12500 ν μ. Η επιτρεπόμενη ταχύτητα είναι 4750 ~ 950r/λεπτό.
χαρακτηριστικό:
(1) σταθερή και αξιόπιστη λειτουργία, με την καλή απόσβεση δόνησης, τη μείωση και την ηλεκτρική απόδοση μόνωσης.
(2) απλή δομή, μικρό ακτινωτό μέγεθος, ελαφριά και μικρή στιγμή της αδράνειας. Είναι κατάλληλο για τις περιπτώσεις μέσων και υψηλής ταχύτητας.
(3) έχει τις μεγάλες αξονικές, ακτινωτές και γωνιακές ικανότητες αποζημιώσεων.
(4) το υψηλής αντοχής ελαστικό στοιχείο πολυουρεθάνιου έχει τα πλεονεκτήματα της αντοχής, της αντίστασης πετρελαίου, της μεγάλης ικανότητας ρουλεμάν, της μακροχρόνιων ζωής υπηρεσιών και της αξιοπιστίας.
(5) η σύζευξη δεν χρειάζεται τη λίπανση, με το λιγότερο φόρτο εργασίας συντήρησης, και μπορεί να λειτουργήσει συνεχώς για πολύ καιρό.
Η σύζευξη χιασμού χρησιμοποιεί το ελαστικό στοιχείο χιασμού που τοποθετεί μεταξύ των κυρτών νυχιών των δύο μισών συζεύξεων για να πραγματοποιήσει τη σύνδεση των δύο μισών συζεύξεων. Οι δομικές διαστάσεις των δύο μισών συζεύξεων είναι οι ίδιες, και στα πρόσωπα τελών τους παρέχονται αντίστοιχα διάφορα κυρτά νύχια, τα οποία ενσωματώνονται διαδοχικά μεταξύ των κυκλικών κυρτών μερών του ελαστικού στοιχείου χιασμού. Η ροπή διαβιβάζεται μεταξύ του οδηγώντας άξονα και του οδηγημένου άξονα.
Η μορφή χιασμού διαμόρφωσε τα ελαστικά στοιχεία δεν περιορίζεται στα κυκλικά κυρτά μέρη, αλλά και τα ορθογώνια και μακροχρόνια κυρτά μέρη τόξων. Εκτός από το λάστιχο, τα υλικά των ελαστικών στοιχείων χιασμού αποτελούνται επίσης από τα πλαστικά εφαρμοσμένης μηχανικής όπως το ελαστομερές πολυουρεθάνιου. Όταν το ελαστικό στοιχείο περιστρέφεται σε μια κατεύθυνση, μόνο το μισό από το κυρτό μέρος αντέχει το φορτίο και διαδραματίζει το ρόλο της διαβίβασης της ροπής. Η διανομή φορτίων στην επιφάνεια επαφών του νυχιού που περιλαμβάνεται στη διαβίβαση της ροπής συσχετίζεται με τη μορφή του μέρους επαφών. Παίρνοντας την επαφή του παχιού νυχιού για παράδειγμα, εάν άλλα αποτελέσματα δεν εξετάζονται, το φορτίο μπορεί να θεωρηθεί για να διανεμηθεί σύμφωνα με τον τραπεζοειδή νόμο, όπως φαίνεται στο σύκο 5 _78. Δεδομένου ότι η διαφορά μεταξύ των εσωτερικών και εξωτερικών διαμέτρων αυξάνεται, η μη-ομοιομορφία της διανομής φορτίων αυξάνεται επίσης. Επιπλέον, όταν έχουν οι δύο μισές συζεύξεις τη σχετική μετατόπιση και υπάρχει ένα χάσμα μεταξύ της επιφάνειας εργασίας του ελαστικού στοιχείου και του κυρτού νυχιού της μισής σύζευξης, η μη-ομοιομορφία της διανομής φορτίων περαιτέρω αύξηση, όχι μόνο η διανομή φορτίων στην επιφάνεια εργασίας ενός νυχιού είναι ανώμαλη, αλλά και το φορτίο μεταξύ των φορτωμένων νυχιών τείνει να είναι ανώμαλο. Η χρήση της τοξοειδούς επιφάνειας επαφών μπορεί να βελτιώσει τη μη-ομοιομορφία της διανομής φορτίων στο λειτουργώντας πρόσωπο. Επομένως, μπορεί να διαβιβάσει τη μεγάλη ροπή, αλλά η ελαστικότητά της μειώνεται ελαφρώς. Η σύζευξη ανθών δαμάσκηνων χαρακτηρίζεται από έναν μικρό αριθμό μερών, μικρών γενικών διαστάσεων, εύκολης κατασκευής των ελαστικών στοιχείων και υψηλής ικανότητας ρουλεμάν. Εντούτοις, κατά τη διάρκεια της συνέλευσης και της αποσύνθεσης, τα δύο μισά της σύζευξης πρέπει να κινηθούν κατά μήκος της αξονικής κατεύθυνσης. Ισχύει κυρίως στο σύστημα άξονων μετάδοσης με τις λιγότερο απαιτητικές απαιτήσεις για την απόδοση αποζημιώσεων και τη μείωση απομονωτών, ειδικά της μετάδοσης της μέσης και μικρής δύναμης.
Παράμετροι προϊόντων
| Τύπος | Ονομαστική ροπή (Tn/Nm) | Ταχύτητα (NP) |
Τρύπα άξονων διάμετρος |
Μήκος της τρύπας άξονων | LO | Δ | Δ1 | Τύπος ελαστικών μερών | Μάζα | Περιστροφική αδράνεια | ||||||||||||||
| Σκληρότητα των ελαστικών μερών | LM |
LMD , LMS |
(δ1, δ2, DZ) | Τύπος Υ | J1, τύπος Ζ | Λ | LM | LMD | LMS |
LMD , LMS |
LM | LMD | LMS | LM | LMD | LMS | ||||||||
| a/HA | b/HD | Λ | (ρ | |||||||||||||||||||||
| 80+5 | 60+5 | rmin-1 | Χιλ. | κλ | kg/m2 | |||||||||||||||||||
| LM1 | 25 | 45 | 15300 | 8500 | 12,14 | 32 | 27 | 35 | 86 | 92 | 98 | 50 | 90 | MT1-α - β | 0,66 | 1.21 | 1.33 | 0,0002 | 0,0008 | 0,0013 | ||||
| LMD1 | 16,18,19 | 42 | 30 | |||||||||||||||||||||
| LMS1 | 20,22,24 | 52 | 38 | |||||||||||||||||||||
| 25 | 62 | 44 | ||||||||||||||||||||||
| LM2 | 50 | 100 | 1200 | 7600 | 16,18,19 | 42 | 30 | 38 | 95 | 101.5 | 108 | 60 | 100 | MT2-α - β | 0,93 | 1.65 | 1.74 | 0,0004 | 0,0014 | 0,0021 | ||||
| LMD2 | 20,22,24 | 52 | 38 | |||||||||||||||||||||
| LMS2 | 25,28 | 62 | 44 | |||||||||||||||||||||
| 30 | 82 | 60 | ||||||||||||||||||||||
| LM3 | 100 | 200 | 10900 | 6900 | 20,22,24 | 52 | 38 | 40 | 103 | 110 | 117 | 70 | 110 | MT3-α - β | 1.41 | 2.36 | 2.33 | 0,0009 | 0,0024 | 0,0034 | ||||
| LMD3 | 25,28 | 62 | 44 | |||||||||||||||||||||
| LMS3 | 30,32 | 82 | 60 | |||||||||||||||||||||
| LM4 | 140 | 280 | 9000 | 6200 | 22,24 | 52 | 38 | 45 | 114 | 122 | 130 | 85 | 125 | MT4-α - β | 2.18 | 3.56 | 3.38 | 0,002 | 0,005 | 0,0064 | ||||
| LMD4 | 25,28 | 62 | 44 | |||||||||||||||||||||
| LMS4 | 30,32,35,38 | 82 | 60 | |||||||||||||||||||||
| 40 | 112 | 84 | ||||||||||||||||||||||
| LM5 | 350 | 400 | 7300 | 5000 | 25,28 | 62 | 44 | 50 | 127 | 138.5 | 150 | 105 | 150 | MT5-α - β | 3.6 | 6.36 | 6.07 | 0,005 | 0,0135 | 0,0175 | ||||
| LMD5 | 30,32,35,38 | 82 | 60 | |||||||||||||||||||||
| LMS5 | 40,42,45 | 112 | 84 | |||||||||||||||||||||
| LM6 | 400 | 710 | 6100 | 4100 | 30,32,35,38 | 82 | 60 | 55 | 143 | 155 | 167 | 185 | 185 | MT6-α - β | 6.07 | 10.77 | 10.47 | 0,0114 | 0,0329 | 0,0444 | ||||
| LMD6 | ||||||||||||||||||||||||
| LMS6 | 40,42,45,48 | 112 | 84 | |||||||||||||||||||||
| LM7 | 630 | 1120 | 5300 | 3700 | 35*, 38* | 82 | 60 | 60 | 159 | 172 | 185 | 205 | 205 | MT7-α - β | 9.09 | 15.3 | 14.22 | 0,0232 | 0,0581 | 0,0739 | ||||
| LMD7 | ||||||||||||||||||||||||
| LMS7 |
40*, 42*, 45,48, 50,55 |
112 | 84 | |||||||||||||||||||||
| LM8 | 1120 | 2240 | 4500 | 3100 | 45*, 48*, 50,55,56 | 112 | 84 | 70 | 181 | 195 | 209 | 170 | 240 | MT8-α - β | 13.56 | 22.72 | 21.16 | 0,0468 | 0,1175 | 0,1493 | ||||
| LMD8 | ||||||||||||||||||||||||
| LMS8 | 60,63,65 | 142 | 107 | |||||||||||||||||||||
| LM9 | 1800 | 3550 | 3800 | 2800 | 50*, 55*, 56* | 112 | 84 | 80 | 208 | 224 | 240 | 200 | 270 | MT9-α - β | 21.4 | 34.44 | 30.7 | 0,1041 | 0,2333 | 0,2767 | ||||
| LMD9 | 60,63,65,70,71,75 | 142 | 107 | |||||||||||||||||||||
| LMS9 | 80 | 172 | 132 | |||||||||||||||||||||
| LM10 | 2800 | 5600 | 3300 | 2500 |
60*, 63*, 65*, 70, 71,75 |
142 | 107 | 90 | 230 | 248 | 268 | 230 | 305 | MT10-α - β | 32.03 | 51.36 | 44.55 | 0,2105 | 0,4594 | 0,5262 | ||||
| LMD10 | 80,85,90,95 | 172 | 132 | |||||||||||||||||||||
| LMS10 | 100 | 212 | 167 | |||||||||||||||||||||
| LM11 | 4500 | 9000 | 2900 | 2200 | 71*, 71*, 75* | 142 | 107 | 100 | 260 | 284 | 308 | 260 | 350 | MT11-α - β | 49.52 | 81.3 | 70.72 | 0,4338 | 0,9777 | 1.1362 | ||||
| LMD11 | 80*, 85*, 90,95 | 172 | 132 | |||||||||||||||||||||
| LMS11 | 100.110.120 | 212 | 167 | |||||||||||||||||||||
| LM12 | 6300 | 12500 | 2500 | 1900 | 80*, 85*, 90*95 | 172 | 132 | 115 | 297 | 321 | 345 | 300 | 400 | MT12-α - β | 73.45 | 115.53 | 99.54 | 0,8205 | 1,751 | 1.9998 | ||||
| LMD12 | 100.110.120.125 | 212 | 167 | |||||||||||||||||||||
| LMS12 | 130.140.150 | 252 | 202 | |||||||||||||||||||||
| LM13 | 11200 | 2000 | 2100 | 1600 | 90*, 95* | 172 | 132 | 125 | 323 | 348 | 373 | 360 | 460 | MT13-α - β | 103.86 | 161.79 | 137.53 | 1.6718 | 3,667 | 3.6719 | ||||
| LMD13 |
100*, 110*, 120*, 125* |
212 | 167 | |||||||||||||||||||||
| LMS13 | 130.140.150 | 252 | 202 | |||||||||||||||||||||
| LM14 | 12500 | 25000 | 1900 | 1500 |
100*, 110*, 120*, 125* |
212 | 167 | 135 | 333 | 358 | 383 | 400 | 500 | MT14-α - β | 127.59 | 196.32 | 165.25 | 2,499 | 4.8669 | 5.1581 | ||||
| LMD14 | 130*, 140*, 150 | 252 | 202 | |||||||||||||||||||||
| LMS14 | 160 | 302 | 242 | |||||||||||||||||||||
