Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO-9001
Αριθμό μοντέλου: Σειρά CKS
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 PC
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-10Working ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Όνομα: |
Διπλής κατεύθυνσης συμπλέκτης Ovrrunning σφηνών CKS για τα μηχανήματα βουρτσών εκτύπωσης |
Υλικό: |
Φέρων χάλυβας GCR 15 |
Τύπος: |
Δύο ρουλεμάν τρόπων |
Μέγεθος φλαντζών: |
70160mm |
Ροπή (NM): |
20-300 NM |
Βάρος (κλ): |
107 |
Άντεξε το μέγεθος (χιλ.): |
10-45 |
Όνομα: |
Διπλής κατεύθυνσης συμπλέκτης Ovrrunning σφηνών CKS για τα μηχανήματα βουρτσών εκτύπωσης |
Υλικό: |
Φέρων χάλυβας GCR 15 |
Τύπος: |
Δύο ρουλεμάν τρόπων |
Μέγεθος φλαντζών: |
70160mm |
Ροπή (NM): |
20-300 NM |
Βάρος (κλ): |
107 |
Άντεξε το μέγεθος (χιλ.): |
10-45 |

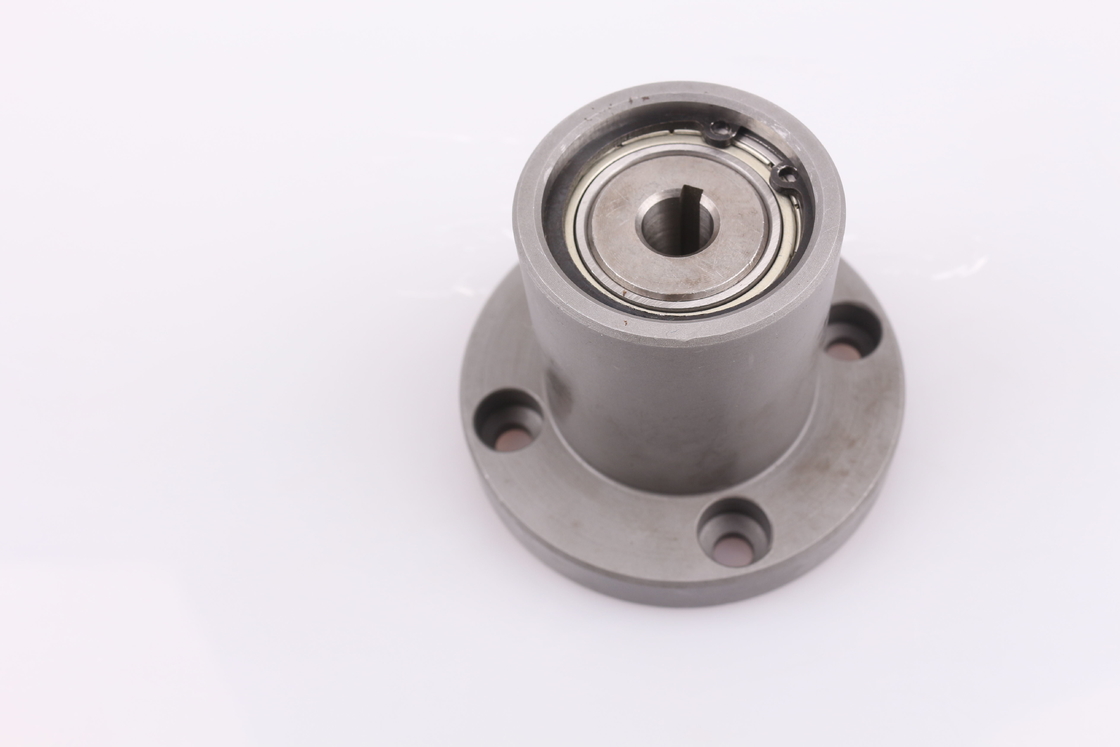

Διπλής κατεύθυνσης συμπλέκτης Ovrrunning σφηνών CKS για τα μηχανήματα βουρτσών εκτύπωσης
Εισαγωγή παραγωγής
CKS είναι διπλής κατεύθυνσης ovrrunning συμπλέκτης ΤΎΠΩΝ SPRAG
Εργασία ως εφαρμογή BACKSTOP
Συνήθως χρησιμοποιημένος στη μηχανή εκτύπωσης, τη μηχανή συσκευασίας, ανυψώνοντας τη μηχανή, που ανυψώνει τα μηχανήματα μεταφορών, κ.λπ.
Τα CKS δακτυλογραφούν τη διπλής κατεύθυνσης σφήνα που υπερβαίνει το συμπλέκτη μια τρύπα άξονων με που συνδέονται από τη μία πλευρά τον οδηγώντας άξονα και μια τρύπα άξονων συνδέουν στο άλλο άκρο με τον οδηγημένο άξονα. Όταν το εξωτερικό δαχτυλίδι δεν κινείται και ο οδηγώντας άξονας περιστρέφεται δεξιόστροφα ή αντίθετα προς τη φορά των δεικτων του ρολογιού, ο οδηγημένος άξονας περιστρέφεται επίσης συγχρόνως. Όταν ο οδηγημένος άξονας επηρεάζεται από την εξωτερική ροπή, δεν μπορεί να περιστραφεί δεξιόστροφα ή αντίθετα προς τη φορά των δεικτων του ρολογιού. Συχνά αντιστοιχείται το ζευγάρι βιδών σφαιρών ή άλλα συστατικά, ως αντι μηχανισμός αντιστροφής, και μπορεί επίσης να χρησιμοποιηθεί μόνο ως μετάδοση του προσδιορισμού θέσης, της διαβίβασης της ροπής ή της κοπής της ροπής. Χρησιμοποιείται στη μηχανική μετάδοση των μηχανημάτων εκτύπωσης, των συσκευάζοντας μηχανημάτων, των μηχανημάτων ανύψωσης και μεταφορών, του διάφορου μεταβλητού εξοπλισμού και του πεδίου δοκιμών
Παράμετροι προϊόντων
| Πρότυπο | Μέγεθος συμπλεκτών | Μέγεθος φλαντζών |
Ροπή ικανότητα |
||||||||||
| δ | Δ | Τ | Γ | b1 | T1 | D1 | D2 | D3 | Χ | χ | d1 | (N.m) | |
| CKS 70(42) X58-10 | 10 | 32 | 51 | 20 | 3 | 1.4 | 70 | 55 | 42 | 58 | 11 | 6.5 | 20 |
| CKS 75(45) X58-10 | 10 | 35 | 52 | 20 | 3 | 1.4 | 75 | 60 | 45 | 58 | 11 | 6.5 | 20 |
| CKS 75(45) X58-12 | 12 | 35 | 51 | 20 | 4 | 1.8 | 75 | 60 | 45 | 58 | 11 | 6.5 | 20 |
| CKS 75(45) X58-15 | 15 | 35 | 51 | 20 | 3 | 1.4 | 75 | 60 | 45 | 58 | 11 | 6.5 | 20 |
| CKS 95(57) X78-17 | 17 | 47 | 70 | 27 | 5 | 2.3 | 95 | 75 | 57 | 78 | 13 | 8.5 | 50 |
| CKS 105(62) X78-20 | 20 | 52 | 70 | 27 | 6 | 2.8 | 105 | 84 | 62 | 78 | 16 | 10.5 | 100 |
| CKS 115(74) X78-20 | 20 | 62 | 70 | 27 | 6 | 3.3 | 115 | 95 | 74 | 78 | 16 | 10.5 | 100 |
| CKS 115(74) X78-25 | 25 | 62 | 80 | 32 | 8 | 3.3 | 115 | 95 | 74 | 88 | 16 | 10.5 | 120 |
| CKS 125(84) X100- 30 | 30 | 72 | 90 | 37 | 8 | 3.3 | 125 | 105 | 84 | 100 | 16 | 10.5 | 150 |
| CKS 132(88) X100-30 | 30 | 75 | 90 | 35 | 8 | 3.3 | 132 | 110 | 84 | 100 | 16 | 10.5 | 150 |
| CKS 145(94) X110-35 | 35 | 80 | 100 | 40 | 10 | 3.3 | 145 | 120 | 94 | 110 | 20 | 13 | 200 |
| CKS 155(102) X110-40 | 40 | 85 | 100 | 40 | 12 | 3.3 | 155 | 128 | 102 | 110 | 20 | 13 | 250 |
| CKS 160(108) X120-45 | 45 | 90 | 110 | 45 | 14 | 3.8 | 160 | 134 | 108 | 120 | 20 | 13 | 300 |
