Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO-9001
Αριθμό μοντέλου: Σειρά MDEU
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 PC
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-10Working ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Όνομα: |
Συμπλέκτης τρόπων πρώτου τύπου κυλίνδρων MDEU με αργόστροφο |
Υλικό: |
Φέρων χάλυβας GCR 15 |
Μέγιστη υπέρβαση (r/min): |
600-200 |
Ροπή (NM): |
70-230 |
Βάρος (κλ): |
0.52-9.7 |
Άντεξε το μέγεθος (χιλ.): |
15-80 |
Όνομα: |
Συμπλέκτης τρόπων πρώτου τύπου κυλίνδρων MDEU με αργόστροφο |
Υλικό: |
Φέρων χάλυβας GCR 15 |
Μέγιστη υπέρβαση (r/min): |
600-200 |
Ροπή (NM): |
70-230 |
Βάρος (κλ): |
0.52-9.7 |
Άντεξε το μέγεθος (χιλ.): |
15-80 |

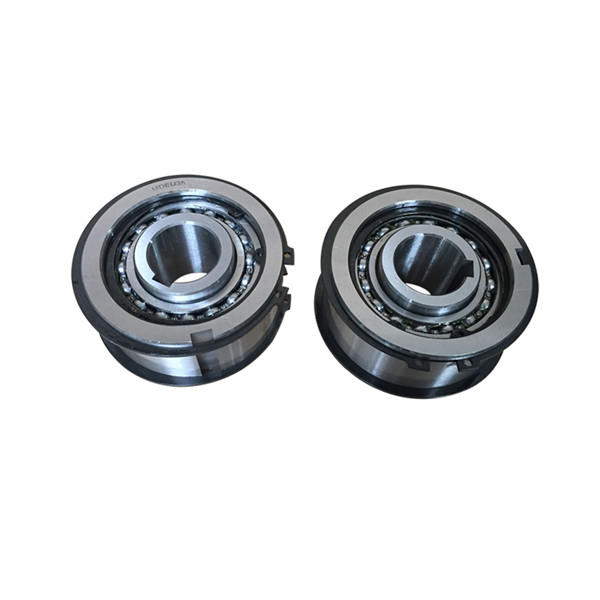

Συμπλέκτης τρόπων πρώτου τύπου κυλίνδρων MDEU με αργόστροφο
Εισαγωγή παραγωγής
Οι συμπλέκτες εκκέντρων είναι συσκευές ακρίβειας που κλειδώνουν τις εσωτερικές και εξωτερικές φυλές, μέσω της να ενσφηνώσουν δράσης των εκκέντρων, για να διαβιβάσουν τη ροπή σε μια κατεύθυνση της περιστροφής και υπέρβαση στην αντίθετη κατεύθυνση. Αυτές οι μονάδες αναφέρονται συχνά ως κάνει ελεύθερο πεντάλ, sprags, υπερβαίνοντας, backstop ή μονόδρομοι συμπλέκτες, ανάλογα με την αίτησή τους.
Ο συμπλέκτης σειράς MDEU είναι ευρωπαϊκό πρότυπο ύφους. Το ρουλεμάν οφείλεται περιττός στην κατασκευή εκκέντρων και κυλίνδρων. Εύκολη εγκατάσταση για τον αλυσσοτροχό, την τροχαλία ή το εργαλείο με τη χρησιμοποίηση του Spirolox στην εξωτερική φυλή. Αυτό επιτρέπει να παραλείψει να κάνει τη φλάντζα για τον αλυσσοτροχό, την τροχαλία ή το εργαλείο, ιδανικούς για τις μεσαίας ισχύος εφαρμογές.
Οι μονόδρομοι συμπλέκτες είναι αποδοτικές μηχανικές συσκευές που χρησιμοποιούν τις διαφορές στην αξονική περιστρεφόμενη κατεύθυνση και την ταχύτητα της περιστροφής για να αποτρέψουν την αντίστροφη περιστροφή και να εξασφαλίσουν ασφάλεια. Προκειμένου να δημιουργηθεί ένας πιό αξιόπιστος ομοιοκατευθυνόμενος συμπλέκτης, οι μηχανικοί έχουν περάσει πολλά έτη που αναπτύσσουν και βελτιώνω τους συμπλέκτες, από τον απλό τύπο στηριγμάτων, στον τύπο αναστολέων και τον τύπο κυλίνδρων, και έπειτα την κατάληξη στο συμπλέκτη εκκέντρων, ο οποίος έχει γίνει η επικρατούσα τάση
| Στοιχείο | MDEU25 |
| Υλικό | GCr15 |
| Άντεξε το dia. | 25 χιλ. |
| Εξωτερικό dia. | 40 χιλ. |
| Πλάτος | 42 χιλ. |
| Ικανότητα ροπής | 230 N.m |
| Βάρος | 1,1 κλ |
| Συσκευασία | Κιβώτιο χαρτοκιβωτίων, ξύλινο κιβώτιο ή ως απαιτήσεις σας |
Παράμετροι προϊόντων
Πρότυπο |
Ροπή Ικανότητα (Το N@m) |
Μέγιστο. Υπέρβαση (r/min) Εσωτερική φυλή |
Μέγιστο. Ευρετηρίαση (κύκλος/λ.) |
Max.Radial Φορτίο όταν Υπέρβαση (ν) |
Άντεξε Μέγεθος (H7) |
Εσωτερική φυλή Keyway |
Α |
Β (h7) |
Γ |
Δ |
Ε |
Φ |
Γ |
Χ |
Ι |
Εξωτερική φυλή Keyway |
Βάρος (κλ) |
| MDEU15 | 70 | 600 | 100 | 610 | 15 | 5x2.3 | 39 | 55 | 37 | 25 | 42 | 1 | 30 | 3.5 | 0,8 | 5x3 | 0,52 |
| MDEU20 | 150 | 500 | 100 | 910 | 20 | 6x2.8 | 42 | 68 | 40 | 32 | 52 | 1 | 33 | 3.5 | 0,8 | 6x3.5 | 0,88 |
| MDEU25 | 230 | 450 | 100 | 1060 | 25 | 8x3.3 | 42 | 80 | 40 | 40 | 65 | 1 | 33 | 3.5 | 0,8 | 8x4 | 1.1 |
| MDEU30 | 390 | 400 | 100 | 1400 | 30 | 8x3.3 | 50 | 90 | 48 | 45 | 72 | 1 | 36 | 6 | 1 | 8x4 | 1.7 |
| MDEU35 | 460 | 350 | 100 | 1500 | 35 | 10x3.3 | 50 | 100 | 48 | 50 | 80 | 1 | 36 | 6 | 1 | 10x5 | 2.1 |
| MDEU40 | 530 | 350 | 100 | 1580 | 40 | 12x3.3 | 50 | 110 | 48 | 55 | 78 | 1 | 36 | 6 | 1 | 12x5 | 2.7 |
| MDEU45 | 690 | 300 | 100 | 1770 | 45 | 14x3.8 | 50 | 120 | 48 | 65 | 88 | 1 | 36 | 6 | 1 | 14x5.5 | 3.2 |
| MDEU50 | 870 | 300 | 100 | 1880 | 50 | 14x3.8 | 50 | 130 | 48 | 70 | 95 | 1 | 36 | 6 | 1 | 14x5.5 | 3.8 |
| MDEU55 | 1100 | 250 | 100 | 2850 | 55 | 16x4.3 | 60 | 140 | 58 | 80 | 105 | 1 | 46 | 6 | 1.5 | 16x6 | 5.3 |
| MDEU60 | 1500 | 250 | 100 | 3060 | 60 | 18x4.4 | 60 | 150 | 58 | 90 | 115 | 1 | 46 | 6 | 1.5 | 18x7 | 6.1 |
| MDEU70 | 1900 | 200 | 100 | 3470 | 70 | 20x4.9 | 60 | 170 | 58 | 100 | 125 | 1 | 46 | 6 | 1.5 | 20x7.5 | 7.9 |
| MDEU80 | 2300 | 200 | 100 | 3600 | 80 | 22x5.4 | 60 | 190 | 58 | 110 | 140 | 1 | 46 | 6 | 1.5 | 22x9 | 9.7 |
Τοποθετώντας παράδειγμα:
