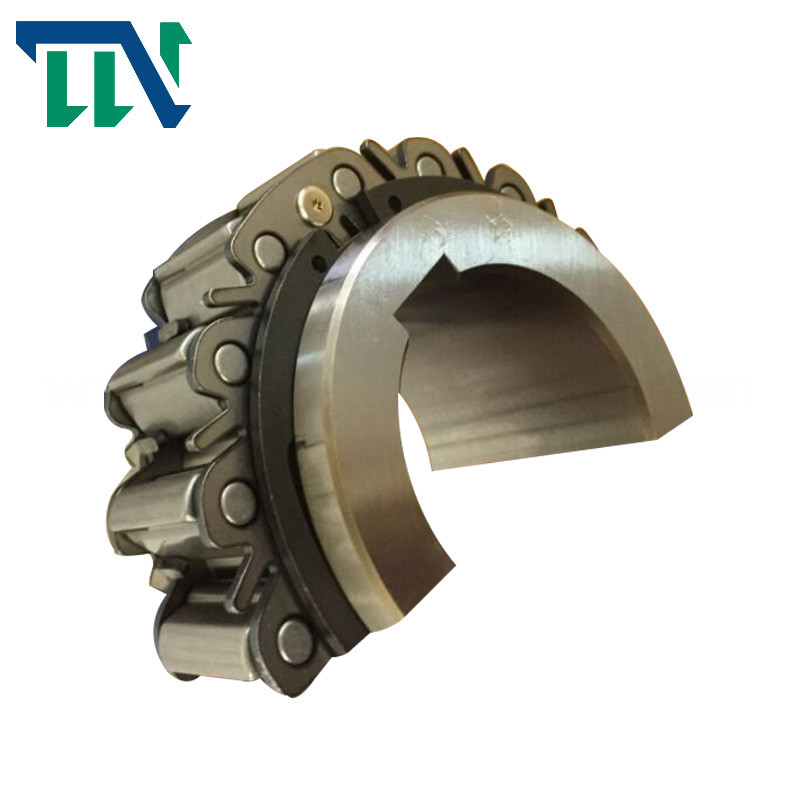

Έκκεντρο Backstop BR240 BR220 BR190 που υπερβαίνει το συμπλέκτη

Συμπλέκτης εκκέντρων για Backstop και την υπέρβαση των εφαρμογών (BR)

Εισαγωγή παραγωγής

ΧΡΗΣΙΜΟΠΟΙΗΣΗ ΤΟΥ ΣΥΜΠΛΈΚΤΗ CAM ΤΎΠΩΝ ΣΥΣΚΕΥΑΣΊΑΣ ΣΕΙΡΆΣ BR
Παρόμοιος με τους προηγούμενους τύπους, ο συμπλέκτης εκκέντρων τύπων συσκευασίας σχεδιάζεται σε μια κασέτα ένσφαιρου τριβέα που κάνει την εγκατάσταση με μια ροπή να οπλίσει ή/και τη σύζευξη γρήγορη και εύκολη. Ο συμπλέκτης εκκέντρων τύπων συσκευασίας είναι που λαδώνεται λίπος.
Εγκατάσταση και χρήση
1. Συστήνουμε τις ανοχές άξονων h6 ή h7 για την εγκατάσταση συμπλεκτών εκκέντρων.
2. Χρησιμοποιήστε ένα παράλληλο κλειδί του ISO R773 (DIN 6885,1). Σιγουρευτείτε ότι το κλειδί δεν κινείται keyway. Ένα χαλαρό κλειδί θα βλάψει το συμπλέκτη εκκέντρων.
3. Κατά την εγκατάσταση του συμπλέκτη εκκέντρων πέρα από έναν άξονα, παρακαλώ ακολουθήστε τη διαδικασία που περιγράφεται κατωτέρω. Μην χτυπήστε ποτέ το συμπλέκτη με ένα σφυρί χάλυβα ή εφαρμόστε τα περιττά φορτία αντίκτυπου.
1) Ελέγξτε την κατεύθυνση συμπλεκτών εκκέντρων της περιστροφής. Το βέλος στην εσωτερική φυλή παρουσιάζει ελεύθερη τρέχοντας (έκκεντρο που αποσυνδέεται) κατεύθυνση. Σιγουρευτείτε ότι η κατεύθυνση της δέσμευσης εκκέντρων ταιριάζει με την προοριζόμενη εφαρμογή.
2) Τρυπήστε την εσωτερική φυλή ελαφριά με ένα μαλακό σφυρί που κινείται γύρω από την περιφέρεια φυλών έτσι τις κινήσεις συμπλεκτών εκκέντρων αργά και ομοιόμορφα επάνω στο τέλος του άξονα. Σιγουρευτείτε ότι η εξωτερική φυλή δεν γίνεται απομακρυνμένη.
3) Τοποθετήστε endplate πέρα από την εσωτερική φυλή και χρησιμοποιήστε τα να τοποθετήσει μπουλόνια για να τραβήξετε το συμπλέκτη εκκέντρων επάνω στον άξονα όπως φαίνεται στο διάγραμμα στο δικαίωμα.
4) Σφίγξτε endplate για να σιγουρευτείτε ασφαλώς ότι ο συμπλέκτης εκκέντρων δεν μπορεί να κινηθεί στον άξονα.
4. Εάν που χρησιμοποιείτε έναν βραχίονα ροπής, σιγουρεύεστε ότι τα μπουλόνια που χρησιμοποιούνται για να τοποθετήσουν το βραχίονα ροπής έχουν μια εκτατή δύναμη 10,9 ή μεγαλύτερος, και τους σφίγγουν ασφαλώς.
5. Θέστε μια εκκαθάριση 2mm μεταξύ του βραχίονα ροπής και του πώματος βραχιόνων ροπής. Εάν ο βραχίονας ροπής τοποθετείται άκαμπτα, θα εφαρμόζει ένα φορτίο στο συμπλέκτη εκκέντρων που μπορεί τελικά να τον βλάψει.
6. Εγκαταστήστε μια κατάλληλη σύζευξη εάν υπάρχει μια πιθανότητα που ο άξονας θα επιμηκύνει από τη θερμική επέκταση όπως αντιμετωπίζεται σε μερικές βοηθητικές εφαρμογές συστημάτων κίνησης ανεμιστήρων εξάτμισης.
7. Εάν τα φορτία ώθησης αντιμετωπίζονται, εγκαταστήστε ένα ρουλεμάν ώθησης που θα αποτρέψει εκείνα τα φορτία ώθησης από τη μεταφορά στο συμπλέκτη εκκέντρων.
8. Ο συμπλέκτης εκκέντρων είναι προσυσκευάημένος με το λίπος πριν από την αποστολή και είναι έτοιμος για εγκατάσταση και λειτουργία. Αναφερθείτε στη σελίδα 80 για τις οδηγίες λίπανσης.

Παράμετροι προϊόντων

Σημειώσεις:

1. Οι συμπλέκτες εκκέντρων τύπων συσκευασίας είναι allmade στη διαταγή. Για να διατάξετε, παρακαλώ αναφερθείτε στο dimensiondiagram.

Παρακαλώ ενημερώστε ότι usif ο συμπλέκτης εκκέντρων πρόκειται να χρησιμοποιηθεί στη avertical εφαρμογή, και εάν το operatingenvironment

η θερμοκρασία θα είναι λιγότερο από – 5°C ή περισσότερο από +40°C.

2. Υπάρχουν περιπτώσεις όταν η ελεύθερη ταχύτητα runningrotation της εσωτερικής φυλής όταν συσκευασία

ο τύπος CamClutches εγκαθίσταται οριζόντια,

3. Εάν η αίτησή σας απαιτεί μια ταχύτητα clutchengagement ή την εσωτερική freerunning ταχύτητα φυλών που δεν απαριθμείται μέσα

αυτός ο κατάλογος, παρακαλώ μας έρχεται σε επαφή με.

Διαστάσεις (τύπος συσκευασίας):

Τοποθετώντας παράδειγμα:

Εγκατάσταση και χρήση:

1. Εάν εγκαθιστάτε την εξωτερική φυλή πρώτα, ελέγξτε την ακρίβεια της τακτοποίησης. Οι ανοχές για το εξωτερικό μοντάρισμα φυλών παρουσιάζονται στους πίνακες στο δικαίωμα. Ελέγξτε ότι οι σωστές ανοχές μπορούν να ληφθούν. Από την προδιαγραφή η εγκατάσταση θα μπορούσε να βλάψει το συμπλέκτη εκκέντρων.
2. Για να λαδώσετε το συμπλέκτη εκκέντρων, εφαρμόστε το λιπαντικό στην εξωτερική περιφέρεια της εσωτερικής φυλής (δείτε το διάγραμμα εγκαταστάσεων). Αποφύγετε πέρα από τη λίπανση, δεδομένου ότι θα αναγκάσει το συμπλέκτη εκκέντρων για να παραγάγει την υπερβολική θερμότητα.
3. Κατά τη χρησιμοποίηση του συμπλέκτη εκκέντρων σε ένα κιβώτιο ταχυτήτων μείωσης, σιγουρευτείτε ότι το πετρέλαιο από το κιβώτιο ταχυτήτων δεν μπορεί να εισαγάγει το συμπλέκτη εκκέντρων. Τη ζωή υπηρεσιών μπορεί να κοντύνουν σημαντικά εάν ο συμπλέκτης εκκέντρων έρχεται σε επαφή με τα πετρέλαια εργαλείων που περιέχουν το ιξώδες που ενισχύει τις πρόσθετες ουσίες. Αναφερθείτε στη σελίδα 80 για τις οδηγίες λίπανσης.
4. Κατά την εγκατάσταση μιας κάλυψης ή μιας υποστήριξης σφραγίδων πέρα από την εξωτερική φυλή, μπουλόνια χρήσης με μια εκτατή εκτίμηση 10,9 ή μεγαλύτερος. Χρησιμοποιήστε ένα σφραγίζοντας υλικό πρακτόρων ή συσκευασίας μεταξύ των ζευγαρώνοντας υπηρεσιών για να αποτρέψετε τη διαρροή.

■ΧΡΗΣΙΜΟΠΟΙΗΣΗ ΤΟΥ ΣΥΜΠΛΈΚΤΗ CAM ΤΎΠΩΝ ΣΥΣΚΕΥΑΣΊΑΣ ΣΕΙΡΆΣ BR

Παρόμοιος με τους προηγούμενους τύπους, ο συμπλέκτης εκκέντρων τύπων συσκευασίας σχεδιάζεται σε μια κασέτα ένσφαιρου τριβέα που κάνει

εγκατάσταση με έναν βραχίονα ή/και μια σύζευξη ροπής γρήγορους και εύκολους. Ο συμπλέκτης εκκέντρων τύπων συσκευασίας είναι που λαδώνεται λίπος.
