Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: CGS
Αριθμό μοντέλου: Συνεχές ρεύμα
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 PC
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-10Working ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Όνομα: |
Βιομηχανικό ηλεκτρομαγνητικό φρένο DLD1 eries |
Εσωτερική διάμετρος: |
27.5265mm |
Εξωτερική διάμετρος: 85253mm: |
61460mm |
Μήκος: |
34.570.5mm |
Εξουσιοδότηση: |
12 μήνες |
Προσαρμοσμένη υποστήριξη: |
COEM, ODM |
Βάρος: |
0.57kg-34kg |
Όνομα: |
Βιομηχανικό ηλεκτρομαγνητικό φρένο DLD1 eries |
Εσωτερική διάμετρος: |
27.5265mm |
Εξωτερική διάμετρος: 85253mm: |
61460mm |
Μήκος: |
34.570.5mm |
Εξουσιοδότηση: |
12 μήνες |
Προσαρμοσμένη υποστήριξη: |
COEM, ODM |
Βάρος: |
0.57kg-34kg |

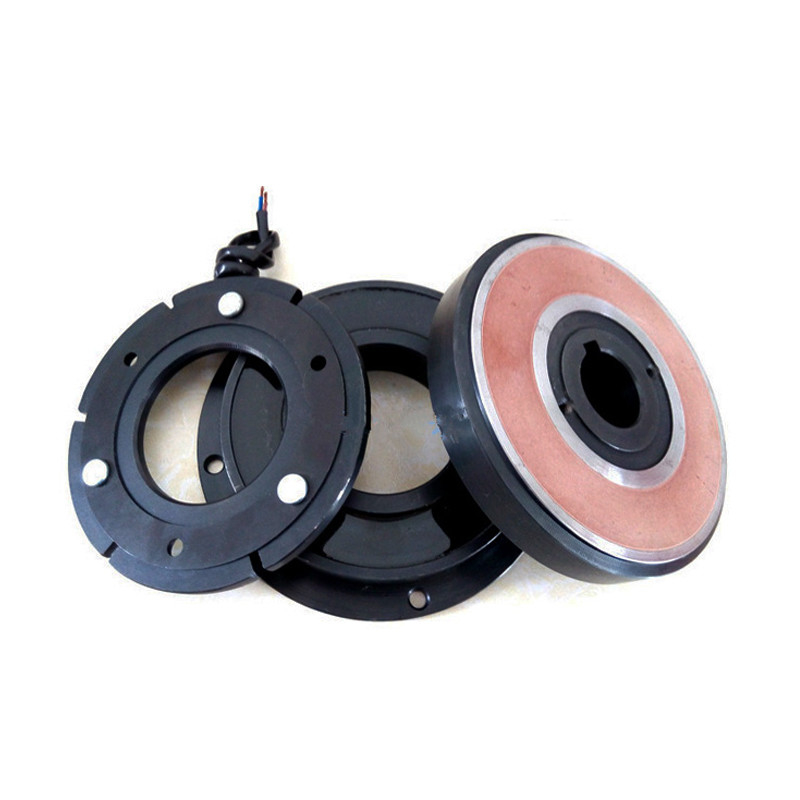

Εισαγωγή προϊόντων
Ο ηλεκτρομαγνητικός συμπλέκτης στηρίζεται στη σπείρα για να ελέγξει τη σύζευξη και το χωρισμό του συμπλέκτη.
Ο ηλεκτρομαγνητικός συμπλέκτης μπορεί να διαιρεθεί σε: ξηρός μονολιθικός ηλεκτρομαγνητικός συμπλέκτης, ξηρός με πολλά κομμάτια
ηλεκτρομαγνητικός συμπλέκτης, υγρός με πολλά κομμάτια ηλεκτρομαγνητικός συμπλέκτης, μαγνητικός συμπλέκτης σκονών, ολίσθηση
ηλεκτρομαγνητικός συμπλέκτης και ούτω καθεξής. Ο τρόπος εργασίας ηλεκτρομαγνητικού συμπλέκτη μπορεί να διαιρεθεί
σε: συνδυασμός δύναμης και συνδυασμός δύναμης.
Αποτελείται κυρίως από το ζυγό με τη σπείρα, διευθετήσιμο armature, σύνδεση
Αποτελείται από την ομάδα πιάτων τριβής, το μανίκι χαλκού, την επιστροφής άνοιξη και το δαχτυλίδι ολίσθησης. Η ομάδα πιάτων τριβής αποτελείται από διάφορα εξωτερικά πιάτα τριβής και τα εσωτερικά πιάτα τριβής
Τα εσωτερικά και εξωτερικά πιάτα τριβής τακτοποιούνται διαδοχικά στα εξωτερικά δόντια του ζυγού. Έξι ανοικτά αυλάκια στην εξωτερική περιφέρεια του εξωτερικού φύλλου
Μπορεί να κινηθεί ελεύθερα στα συνδεδεμένα έξι νύχια Τα εσωτερικά δόντια στην εσωτερική περιφέρεια του εσωτερικού πιάτου μπορούν να κινηθούν ελεύθερα στα εξωτερικά δόντια του ζυγού.
Όταν η σπείρα συμπλεκτών ενεργοποιείται, η ηλεκτρομαγνητική δύναμη παράγεται για να προσελκύσει armature στο ζυγό και να συμπιέσει την ομάδα πιάτων μεταξύ τους,
Η ροπή διαβιβάζεται από το ζυγό στη σύζευξη ή από τη σύζευξη στο ζυγό με τη βοήθεια της τριβής μεταξύ των εσωτερικών και εξωτερικών πιάτων
Ώστε να πραγματοποιηθεί η μετάδοση της δύναμης. Όταν η σπείρα συμπλεκτών αποσυνδέεται, η ηλεκτρομαγνητική δύναμη εξαφανίζεται και το επιστροφής ελατήριο θα αναπηδήσει armature
Πίσω στη θέση πριν από τη δύναμη επάνω, η ομάδα πιάτων τριβής παρουσιάζει ένα φυσικό χαλαρό κράτος, ώστε να ολοκληρωθεί η μετάδοση της ροπής.
Παράμετροι προϊόντων
| ΜΕΓΕΘΟΣ | εκτιμημένο dynemil torqueN.m | στατικό torqueN.m | εκτιμημένο συνεχές ρεύμα Β τάσης | δύναμη κατανάλωσης σπειρών (20°) W | ανώτατο revolvtion (r/min) |
| DLD1-100 | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-100A | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-100T | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-160A | 1600 | 1760 | 110 | 151 | 1500 |
| DLD1-160AT | 1600 | 1760 | 110 | 151 | 1500 |
| ΜΕΓΕΘΟΣ | Ακτινωτό Demensions (χιλ.) | Αξονικό Demensions (χιλ.) | ||||||
| D1 | D2 | D3 | Λ | L1 | L2 | L3 | δ | |
| DLD1-100 | 420 | 170 | 90 | 212 | 105 | 75 | 0,7 | 0.8±0.1 |
| DLD1-100A | 420 | 170 | 90 | 212 | 105 | 75 | 0,7 | 0.8±0.1 |
| DLD1-100T | 420 | 170 | 60 | 216 | 117 | 58 | 0,7 | 0.8±0.1 |
| DLD1-160A | 480 | 200 | 110 | 259 | 110 | 100 | 0,8 | 1±0.1 |
| DLD1-160AT | 480 | 200 | 100 | 270 | 110 | 110 | 0,8 | 1±0.1 |
Τοποθετώντας παράδειγμα:
