Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: CGS ISO9001
Αριθμό μοντέλου: DLMT
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 PC
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-10Working ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Όνομα: |

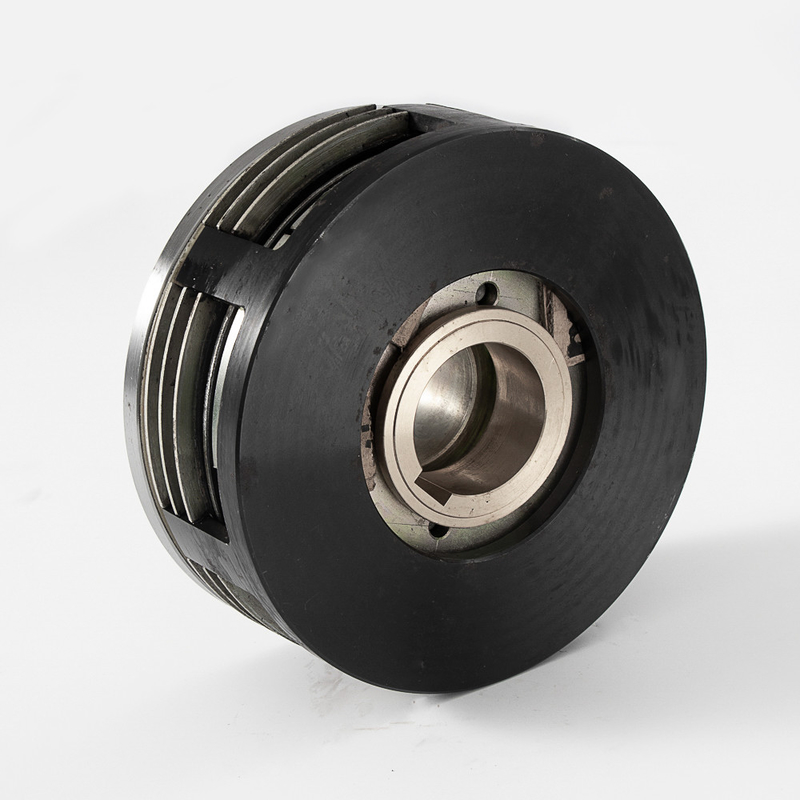

Ηλεκτρομαγνητικός συμπλέκτης πολυ-δίσκων τύπων DLMT υγρός |
Εσωτερική διάμετρος: |
27.5265mm |
Εξωτερική διάμετρος: 85253mm: |
61460mm |
Μήκος: |
34.570.5mm |
Εξουσιοδότηση: |
12 μήνες |
Προσαρμοσμένη υποστήριξη: |
COEM, ODM |
Βάρος: |
0.57kg-34kg |
Όνομα: |
Ηλεκτρομαγνητικός συμπλέκτης πολυ-δίσκων τύπων DLMT υγρός |
Εσωτερική διάμετρος: |
27.5265mm |
Εξωτερική διάμετρος: 85253mm: |
61460mm |
Μήκος: |
34.570.5mm |
Εξουσιοδότηση: |
12 μήνες |
Προσαρμοσμένη υποστήριξη: |
COEM, ODM |
Βάρος: |
0.57kg-34kg |
Εισαγωγή προϊόντων
Ο ηλεκτρομαγνητικός συμπλέκτης αναφέρεται σε έναν συμπλέκτη τριβής που παράγει μια πιέζοντας δύναμη από την ηλεκτρομαγνητική δύναμη. Επειδή μπορεί να πραγματοποιήσει τη μεγάλης απόστασης λειτουργία, η μικρή ενέργεια ελέγχου, εύκολη να πραγματοποιήσει την αυτοματοποίηση εργαλειομηχανών, γρήγορη δράση, απλή δομή, αυτό επίσης έχει χρησιμοποιηθεί ευρέως. Ο ηλεκτρομαγνητικός συμπλέκτης καλείται επίσης ηλεκτρομαγνητική σύζευξη. Είναι μια ηλεκτρομαγνητικός-μηχανική σύνδεση που εφαρμόζει την αρχή της ηλεκτρομαγνητικής επαγωγής και την τριβή μεταξύ των εσωτερικών και εξωτερικών πιάτων τριβής για να κάνει τα δύο περιστρεφόμενα μέρη στο μηχανικό σύστημα μετάδοσης. Όταν το ενεργό μέρος δεν σταματά, το οδηγημένο μέρος μπορεί να συνδυαστεί ή να χωριστεί από το. Η ηλεκτρομαγνητική μηχανική συσκευή σύνδεσης Α είναι μια ηλεκτρική συσκευή που εκτελεί αυτόματα. Οι ηλεκτρομαγνητικοί συμπλέκτες μπορούν να χρησιμοποιηθούν για να ελέγξουν τη μηχανική έναρξη, την αντιστροφή, τον κανονισμό ταχύτητας και το φρενάρισμα. Έχει τα πλεονεκτήματα της απλής δομής, της γρήγορης δράσης, της μικρής ενέργειας ελέγχου, και του εύκολου τηλεχειρισμού αν και είναι μικρό σε μέγεθος, μπορεί να διαβιβάσει τη μεγάλη ροπή όταν χρησιμοποιείται για το φρενάρισμα του ελέγχου, έχει τα πλεονεκτήματα του γρήγορου και σταθερού φρεναρίσματος, τόσο οι ηλεκτρομαγνητικοί συμπλέκτες χρησιμοποιούνται ευρέως. Χρησιμοποιείται ευρέως στα διάφορα εργαλεία μηχανών επεξεργασίας και τα μηχανικά συστήματα μετάδοσης. Η λειτουργία του ηλεκτρομαγνητικού συμπλέκτη είναι να διαβιβαστεί η ροπή (ή η δύναμη) του ενεργοποιητή από την πλευρά του οδηγώντας άξονα στην πλευρά του οδηγημένου άξονα.
Ξηρός μονού δίσκου ηλεκτρομαγνητικός συμπλέκτης: Όταν η σπείρα ενεργοποιείται, μια μαγνητική δύναμη παράγεται. Στο πλαίσιο της δράσης της ηλεκτρομαγνητικής δύναμης, το πιάτο άνοιξη armature είναι παραμορφωμένο, το κινούμενο πιάτο και «armature» προσελκύονται μαζί, και ο συμπλέκτης είναι σε ένα δεσμευμένο κράτος όταν η σπείρα τροφοδοτείται μακριά, η μαγνητική δύναμη εξαφανίζεται, οι «armature» αναπηδήσεις πίσω στο πλαίσιο της δράσης της δύναμης άνοιξη, και ο συμπλέκτης είναι σε ένα αποσυνδεμένο κράτος
Οι υγροί ηλεκτρομαγνητικοί συμπλέκτες πολυ-δίσκων και τα υγρά ηλεκτρομαγνητικά φρένα πολυ-δίσκων χρησιμοποιούνται κυρίως στα λειτουργώντας μηχανήματα (τόρνοι, τρυπώντας μηχανές, μηχανές άλεσης, μηχανές πολυ-ενεργειακής αυτόματες επεξεργασίας), μηχανήματα κατασκευής, μηχανήματα σφυρηλατημένων κομματιών, μηχανήματα χειρισμού, μηχανήματα ξυλουργικής, σκάφη, ειδικά οχήματα (PTO), άλλα γενικά βιομηχανικά μηχανήματα
Παράμετροι προϊόντων
| ΜΕΓΕΘΟΣ |
εκτιμημένη dymanic ροπή N.m |
εκτιμημένη στατική ροπή N.m |
χρόνος δέσμευσης | χρόνος αποδέσμευσης | εκτιμημένη τάση (συνεχές ρεύμα Β) |
δύναμη κατανάλωσης σπειρών (20°) W |
ανώτατο revolvtion (r/min) |
ποσοστά ροής πετρελαίου (Λ/λ) |
| Dlmt-5S | 50 | 90 | 0,28 | 0,11 | 24 | 29 | 3000 | 0,4 |
| Dlmt-10S | 100 | 160 | - | - | 24 | 41 | 2500 | 0,7 |
| Η dlmt-ΔΕΚΑΕΤΙΑ ΤΟΥ '20 | 200 | 320 | 0,45 | 0,21 | 24 | 46 | 2500 | 0,7 |
| Dlmt-35S | 350 | 560 | 0,5 | 0,26 | 24 | 52 | 1900 | 0,9 |
| Η dlmt-ΔΕΚΑΕΤΙΑ ΤΟΥ '50 | 500 | 800 | 0,56 | 0,31 | 24 | 65 | 1900 | 1.2 |
| Dlmt-160S | 1600 | 2500 | 1.23 | 0,48 | 24 | 132 | 1500 | 1.4 |
| ΜΕΓΕΘΟΣ | Ακτινωτό Demensions (χιλ.) | Αξονικό Demensions (χιλ.) | ||||||||
| D1 | Φ | ε | χ | α | Λ | L1 | L2 | L3 | L4 | |
| Dlmt-5S | 113 | 30 | 8F8 | 31.7 | - | 78 | 58.5 | 29 | 22 | - |
| Dlmt-10S | 133 | 40 | 12F8 | 42 | - | 84.5 | 60 | 30 | 23 | - |
| Η dlmt-ΔΕΚΑΕΤΙΑ ΤΟΥ '20 | 157 | 50 | 14F8 | 52.5 | - | 89 | 61 | 30 | 24 | - |
| Dlmt-35S | 180 | 54 | 15F8 | 57 | 8 | 102 | 72 | 40 | 24 | 140 |
| Η dlmt-ΔΕΚΑΕΤΙΑ ΤΟΥ '50 | 195 | 60 | 18JS9 | 63.3 | 8 | 107 | 72.5 | 38.5 | 26 | 147 |
| Dlmt-160S | 295 | 90 | 2*25JS9 | 100.8 | 12 | 205 | 140 | 80 | 52 | 190 |
| Μέγεθος | Αριθμός δοντιού (Ζ) | Συντελεστής (α) | Γωνία πίεσης (α) | διάμετρος της πίσσας | η εφαπτομένη βάσεων | αριθμός δοντιών μέτρησης της έκτασης |
| Dlmt-5S | 23 | 2 | 20° | 46 | 15.4 | 3 |
| Dlmt-10S | 27 | 2 | 20° | 54 | 21.3 | 4 |
| Η dlmt-ΔΕΚΑΕΤΙΑ ΤΟΥ '20 | 26 | 2.5 | 20° | 65 | 19.3 | 3 |
| Dlmt-35S | 24 | 3 | 20° | 65 | 23.15 | 3 |
| Η dlmt-ΔΕΚΑΕΤΙΑ ΤΟΥ '50 | 25 | 3 | 20° | 75 | 23.19 | 3 |
| Dlmt-160S | 25 | 5 | 20° | 125 | 38.65 | 3 |
