Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO 9001
Αριθμό μοντέλου: Σειρά της GN
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 5 PC
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 3-5 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Όνομα: |
Άκαμπτη σύζευξη άξονων |
Πρότυπο: |
GNseries |
Υλικό: |
Χάλυβας αλουμινίου |
Άντεξε το μέγεθος: |
438mm |
Εξουσιοδότηση: |
12 μήνες |
Πάχος: |
2181mm |
Εξωτερικό Diamter: |
1665mm |
Materia ελαστομερούς: |
PA66 |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |
Όνομα: |
Άκαμπτη σύζευξη άξονων |
Πρότυπο: |
GNseries |
Υλικό: |
Χάλυβας αλουμινίου |
Άντεξε το μέγεθος: |
438mm |
Εξουσιοδότηση: |
12 μήνες |
Πάχος: |
2181mm |
Εξωτερικό Diamter: |
1665mm |
Materia ελαστομερούς: |
PA66 |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |

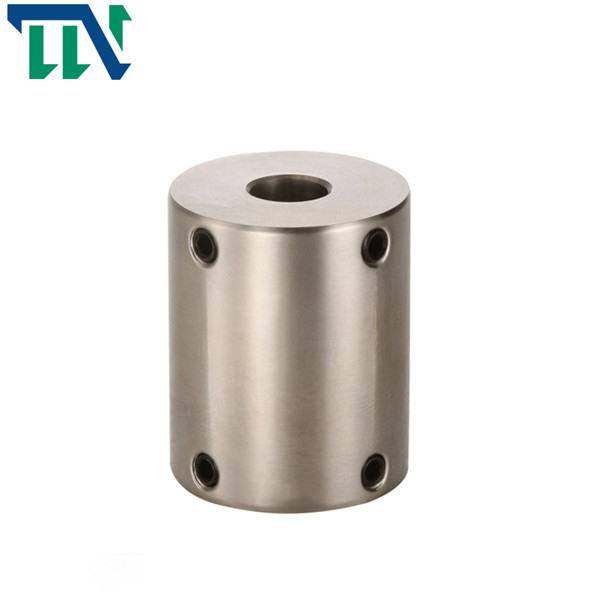

Άκαμπτη σύζευξη εύκαμπτων άξονων Setcrew μετρικό για τη μηχανή 25X35mm εγγράφου
Άκαμπτο κράμα αργιλίου συζεύξεων εύκαμπτων άξονων setcrew μετρικό
Χαρακτηριστικά γνωρίσματα προϊόντων
Λόγω της απλής δομής, του χαμηλότερου κόστους και της μεγάλης μετάδοσης ροπής, δεν χρησιμοποιείται συχνά όταν η ταχύτητα είναι χαμηλή, είναι εκεί κανένας αντίκτυπος, η ακαμψία του άξονα είναι μεγάλη, και η ευθυγράμμιση είναι καλή. Η σύζευξη φλαντζών (επίσης γνωστή ως σύζευξη φλαντζών) είναι μια disc-type μισό-σύζευξη δύο-φλαντζών (φλάντζα) που συνδέεται με τα μπουλόνια, και οι δύο μισό-συζεύξεις συνδέονται αντίστοιχα με δύο άξονες με τα κλειδιά για να πραγματοποιήσουν δύο άξονες. Ένωση για να διαβιβάσει τη ροπή και την κίνηση.
Τα μπουλόνια στη φλάντζα της άκαμπτης σύζευξης μπορούν να είναι όλα τα μπουλόνια για τη διεύρυνση των τρυπών, ή οι μισές από τις είναι μπουλόνια για τη διεύρυνση των τρυπών, και το άλλο μισό είναι συνηθισμένα μπουλόνια, σύμφωνα με το μέγεθος της ροπής μετάδοσης.
>Ενσωματωμένη δομή, η γενική χρήση των υψηλής αντοχής υλικών κραμάτων αργιλίου
ροπή >High, υψηλή ακαμψία
>The ο άκαμπτος τύπος βασικά δεν επιτρέπει την εκκεντρικότητα, έτσι πρέπει να ρυθμιστεί πλήρως σε λειτουργία
>Fastening μέθοδος βίδας setscrew
Το εργοστάσιο Tianniu Changzhou είναι επαγγελματικός κατασκευαστής των συζεύξεων δαμάσκηνων, των άκαμπτων συζεύξεων, των καθολικών συζεύξεων, των διαγώνιων συζεύξεων φωτογραφικών διαφανειών, των άνεμος συζεύξεων, των συζεύξεων φυσητήρων, των διπλών συζεύξεων μεμβρανών και άλλων προϊόντων. Η επιχείρηση επεξεργασίας έχει ένα πλήρες και επιστημονικό ποιοτικό σύστημα διαχείρισης.
Παράμετροι προϊόντων
| πρότυπη παράμετρος | κοινός άντεξε τη διάμετρο d1, d2 | ΦD | Λ | Φ | Μ | ροπή βιδών σκλήρυνσης (N.M) |
| GN-16X16 | 3,4,5,6,6.35, 7,8 | 16 | 16 | 5 | Μ3 | 0,7 |
| GN-16x24 | 4,5,6,6.35, 7,8 | 16 | 24 | 6 | Μ3 | 0,7 |
| GN-20x20 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 20 | 5 | Μ3 | 0,7 |
| GN-20x30 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 30 | 7 | M4 | 1.7 |
| GN-25x25 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 25 | 8 | M4 | 1.7 |
| GN-25x36 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 36 | 9 | M4 | 1.7 |
| GN-32x32 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 32 | 9 | M5 | 4 |
| GN-32x41 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 41 | 10 | M5 | 4 |
| GN-40x44 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 44 | 10.5 | M5 | 4 |
| GN-50x55 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 7 |
| GN-50x66 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 15 | M6 | 7 |
| GN-63x71 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 16 | M6 | 7 |
| odel παράμετρος | Εκτιμημένη ροπή (N.M) * |
επιτρεπόμενη εκκεντρικότητα (χιλ.) * |
επιτρεπόμενη γωνία εκτροπής (°) * |
επιτρεπόμενη αξονική απόκλιση (χιλ.) * |
μέγιστη ταχύτητα περιστροφή/λεπτό |
στιγμή της αδράνειας (Kg.M2) |
Υλικό του μανικιού άξονων | επεξεργασία επιφάνειας | βάρος (ζ) |
| GN-16x16 | 5 | - | - | - | 23000 | 4.39x10-7 | Υψηλής αντοχής κράμα αργιλίου | Επεξεργασία υποβολής σε ανοδική οξείδωση | 6 |
| GN-16x24 | 5 | - | - | - | 23000 | 4.39x10-7 | 10 | ||
| GN-20x20 | 10 | - | - | - | 18000 | 1.25x10-6 | 14 | ||
| GN-20x30 | 10 | - | - | - | 18000 | 1.25x10-6 | 19 | ||
| GN-25x25 | 12 | - | - | - | 14000 | 3.8x10-7 | 25 | ||
| GN-25x36 | 12 | - | . | - | 14000 | 3.8xl0-7 | 38 | ||
| GN-32x32 | 15 | - | - | - | 11000 | 1.15x10-7 | 60 | ||
| GN-32x41 | 15 | - | - | - | 11000 | 1.15xl0-7 | 70 | ||
| GN-40x44 | 19 | - | - | - | 4000 | 1.45x10-7 | 118 | ||
| GN-50x55 | 45 | - | - | 4000 | 2x10-7 | 235 | |||
| GN-50x66 | 45 | - | - | - | 4000 | 2x10-7 | 300 | ||
| GN-63x71 | 115 | - | - | - | 3800 | 1.8x10-7 | 400 |
