Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO-9001
Αριθμό μοντέλου: GNC 32*32
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 2 PC
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 3-5 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
όνομα: |
Άκαμπτη σύζευξη άξονων |
Υλικό: |
Χάλυβας αλουμινίου |
Άντεξε το μέγεθος: |
32 ΚΚ |
Εξουσιοδότηση: |
55g |
Materia ελαστομερούς: |
PA66 |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |
όνομα: |
Άκαμπτη σύζευξη άξονων |
Υλικό: |
Χάλυβας αλουμινίου |
Άντεξε το μέγεθος: |
32 ΚΚ |
Εξουσιοδότηση: |
55g |
Materia ελαστομερούς: |
PA66 |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |

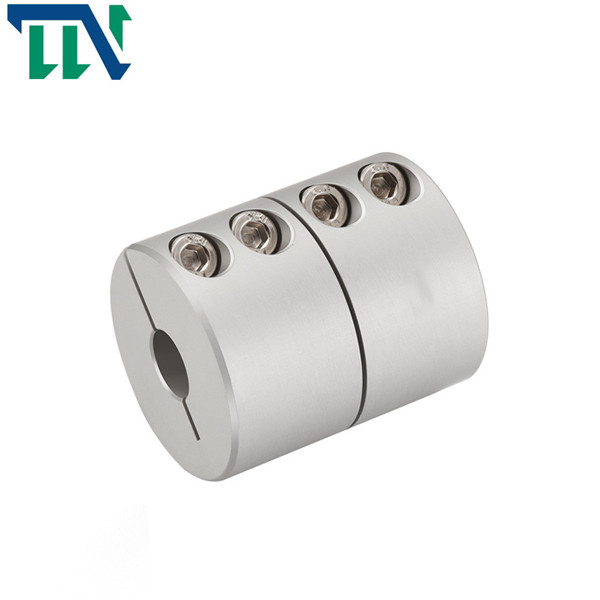

Άκαμπτη σύζευξη άξονων αργιλίου στερέωσης GNC 32*32
Άκαμπτη σύζευξη άξονων κραμάτων αργιλίου στερέωσης GNC 28.5X 38 για τη μηχανή
Χαρακτηριστικά γνωρίσματα προϊόντων
Η βαλμένη φλάντζα σύζευξη είναι μια άκαμπτη σύζευξη, η οποία πρόκειται να συνδέσει δύο μισό-συζεύξεις με τις φλάντζες στους δύο άξονες με τα συνηθισμένα επίπεδα κλειδιά, και έπειτα τα μπουλόνια χρήσης για να συνδέσει τις δύο μισό-συζεύξεις με τη μια για να διαβιβάσει την κίνηση. και ροπή. Αυτό το είδος σύζευξης έχει δύο κύριες δομικές μορφές: 1. Στήριξη στην αρθρωμένη τρύπα για να χρησιμοποιήσει τα μπουλόνια για να επιτύχει την ευθυγράμμιση των δύο άξονων και στήριξη στη ράβδο μπουλονιών για να αντισταθεί την εξώθηση και κουρά για να διαβιβάσει τη ροπή 2. που στηρίζονται σε μια μισό-σύζευξη στον ώμο ευθυγραμμίζονται με το αυλάκι στην άλλη σύζευξη κατά το ήμισυ. Τα μπουλόνια που συνδέουν τις δύο μισό-συζεύξεις μπορούν να χρησιμοποιήσουν τα συνηθισμένα μπουλόνια του βαθμού Β και Β, και η ροπή διαβιβάζεται από τη ροπή τριβής των κοινών επιφανειών των δύο μισό-συζεύξεων.
Οι άκαμπτες συζεύξεις διαιρούνται σε συζεύξεις φλαντζών, ακτινωτές βασικές συζεύξεις φλαντζών, σύζευξη κοχυλιών σφιγκτηρών συζεύξεων μανικιών και παράλληλη σύζευξη φλαντζών συζεύξεων άξονων: η χρήση αμπαρώνει για να συνδέσει τις φλάντζες των δύο μισών συζεύξεων για να πραγματοποιήσει τη σύζευξη των δύο άξονων. Ακτινωτή βασική σύζευξη φλαντζών: ακτινωτά κλειδιά χρήσης και συνηθισμένα μπουλόνια για να συνδέσει τις δύο μισές συζεύξεις. Σύζευξη μανικιών: κοινά μανίκια χρήσης για να συνδέσει τους δύο άξονες με κάποιο τρόπο. Σύζευξη κοχυλιών σφιγκτηρών: χρήση δύο κοχύλια σφιγκτηρών που διαιρούνται κατά μήκος του άξονα για να στερεώσει με κάποιο τρόπο για να πραγματοποιήσει τη σύζευξη της παράλληλης σύζευξης άξονων δύο άξονων: μια σύζευξη στην οποία δύο παράλληλοι άξονες συνδέονται με τη χρησιμοποίηση του ενδιάμεσου πιάτου μέσω του άξονα καρφιτσών
Έχει τα πλεονεκτήματα της απλής δομής, του χαμηλότερου κόστους και της μεγάλης μετάδοσης ροπής. Επομένως, δεν χρησιμοποιείται συχνά όταν η ταχύτητα είναι χαμηλή, είναι εκεί κανένας αντίκτυπος, η ακαμψία του άξονα είναι μεγάλη και η ευθυγράμμιση είναι καλή. Η σύζευξη φλαντζών (επίσης γνωστή ως σύζευξη φλαντζών) χρησιμοποιεί τα μπουλόνια για να συνδέσει δύο μισές συζεύξεις δίσκων φλαντζών (φλάντζα), και οι δύο μισές συζεύξεις συνδέονται με δύο άξονες με τα κλειδιά αντίστοιχα, ώστε να πραγματοποιήσουν τη σύνδεση δύο άξονων και να διαβιβαστούν η ροπή και η κίνηση. Η σύζευξη φλαντζών έχει τα πλεονεκτήματα της απλής δομής, της κατάλληλης κατασκευής, του χαμηλότερου κόστους, της αξιόπιστης λειτουργίας, της απλής συνέλευσης, της αποσύνθεσης και της συντήρησης, μεγάλη ροπή μετάδοσης, η οποία μπορεί να εξασφαλίσει ότι οι δύο άξονες έχουν την υψηλή κεντραρίσματος ακρίβεια. Χρησιμοποιείται γενικά για τη μετάδοση άξονων με το σταθερό φορτίο, τη υψηλή ταχύτητα ή την υψηλή ακρίβεια μετάδοσης
Το εργοστάσιο Tianniu Changzhou είναι επαγγελματικός κατασκευαστής των συζεύξεων δαμάσκηνων, των άκαμπτων συζεύξεων, των καθολικών συζεύξεων, των διαγώνιων συζεύξεων φωτογραφικών διαφανειών, των άνεμος συζεύξεων, των συζεύξεων φυσητήρων, των διπλών συζεύξεων μεμβρανών και άλλων προϊόντων. Η επιχείρηση επεξεργασίας έχει ένα πλήρες και επιστημονικό ποιοτικό σύστημα διαχείρισης.
Παράμετροι προϊόντων
| πρότυπη παράμετρος | κοινός άντεξε τη διάμετρο d1, d2 | ΦD | Λ | Φ | Μ | ροπή βιδών σκλήρυνσης (N.M) |
| GNC-16x16 | 3,4,5,6,6.35, 7,8 | 16 | 16 | 3.75 | M2.5 | 1 |
| GNC-16x24 | 3,4,5,6,6.35, 7,8 | 16 | 24 | 3.75 | M2.5 | 1 |
| GNC-20x20 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 20 | 3.75 | M2.5 | 1 |
| GNC-20x30 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 30 | 3.75 | M2.5 | 1 |
| GNC-25x25 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 25 | 6 | Μ3 | 1.5 |
| GNC-25x36 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 36 | 6 | Μ3 | 1.5 |
| GNC-28.5x38 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14 | 28.5 | 38 | 7.8 | M4 | 2.5 |
| GNC-32x32 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 32 | 7 | M4 | 2.5 |
| GNC-32x41 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 41 | 7.75 | M4 | 2.5 |
| GNC-40x44 | 8,9,9.525, 10,11,12,12.7, 14,15,15,17,18,19,20 | 40 | 44 | 10.5 | M5 | 7 |
| GNC-40x52 | 8,9,9.525, 10,11,12,12.7, 14,15,15,17,18,19,20 | 40 | 52 | 10.5 | M5 | 7 |
| GNC-50x55 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 12 |
| GNC-50x66 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 16 | M6 | 12 |
| GNC-63x71 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35 | 63 | 71 | 16.5 | M6 | 12 |
| πρότυπη παράμετρος | Εκτιμημένη ροπή (N.M) * |
επιτρεπόμενη εκκεντρικότητα (χιλ.) * |
επιτρεπόμενη γωνία εκτροπής (°) * |
επιτρεπόμενη αξονική απόκλιση (χιλ.) * |
μέγιστη ταχύτητα περιστροφή/λεπτό |
στιγμή της αδράνειας (Kg.M2) |
Υλικό του μανικιού άξονων | επεξεργασία επιφάνειας | βάρος (ζ) |
| GNC-16x16 | 5 | - | - | - | 1000 | 2.9x10-7 | Υψηλής αντοχής κράμα αργιλίου | Επεξεργασία υποβολής σε ανοδική οξείδωση | 7 |
| GNC-16x24 | 5 | - | - | - | 9400 | 2.9x10-7 | 13 | ||
| GNC-20x20 | 10 | - | - | - | 7500 | 8.6x10-6 | 15 | ||
| GNC-20x30 | 10 | - | - | - | 7500 | 8.6x10-6 | 25 | ||
| GNC-25x25 | 12 | - | - | - | 6000 | 2.7x10-6 | 29 | ||
| GNC-25x36 | 12 | - | - | - | 6000 | 2.7x10-6 | 43 | ||
| GNC-28.5x38 | 14 | - | - | - | 5500 | 2.5x10-6 | 48 | ||
| GNC-32x32 | 15 | - | - | - | 4700 | 7.1x10-6 | 55 | ||
| GNC-32x41 | 15 | - | - | - | 4700 | 7.1X10-6 | 65 | ||
| GNC-40x44 | 19 | - | - | - | 4000 | 1.45x10-5 | 123 | ||
| GNC-40x52 | 19 | - | - | - | 4000 | 1.45x10-5 | 150 | ||
| GNC-50x55 | 45 | - | - | - | 4000 | 7.0x10-5 | 240 | ||
| GNC-50x66 | 45 | - | - | - | 4000 | 7.0x10-5 | 280 | ||
| GNC-63x71 | 100 | - | - | - | 3500 | 9.0x10-5 | 320 |
