Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO-9001
Αριθμό μοντέλου: Σειρά του BB
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: PC 1
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-10working ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Όνομα: |
Ο τρόπος του BB ένα κάνει ελεύθερο πεντάλ φέρων συμπλέκτης |
Υλικό: |
GCr15 φέρων χάλυβας |
Τύπος: |
Ένα ρουλεμάν τρόπων |
Υπέρβαση των ταχυτήτων: |
3600-1800 |
Ροπή (NM): |
29-260 NM |
Άντεξε το μέγεθος: |
32.671mm |
Βάρος (κλ): |
50-400 |
Όνομα: |
Ο τρόπος του BB ένα κάνει ελεύθερο πεντάλ φέρων συμπλέκτης |
Υλικό: |
GCr15 φέρων χάλυβας |
Τύπος: |
Ένα ρουλεμάν τρόπων |
Υπέρβαση των ταχυτήτων: |
3600-1800 |
Ροπή (NM): |
29-260 NM |
Άντεξε το μέγεθος: |
32.671mm |
Βάρος (κλ): |
50-400 |

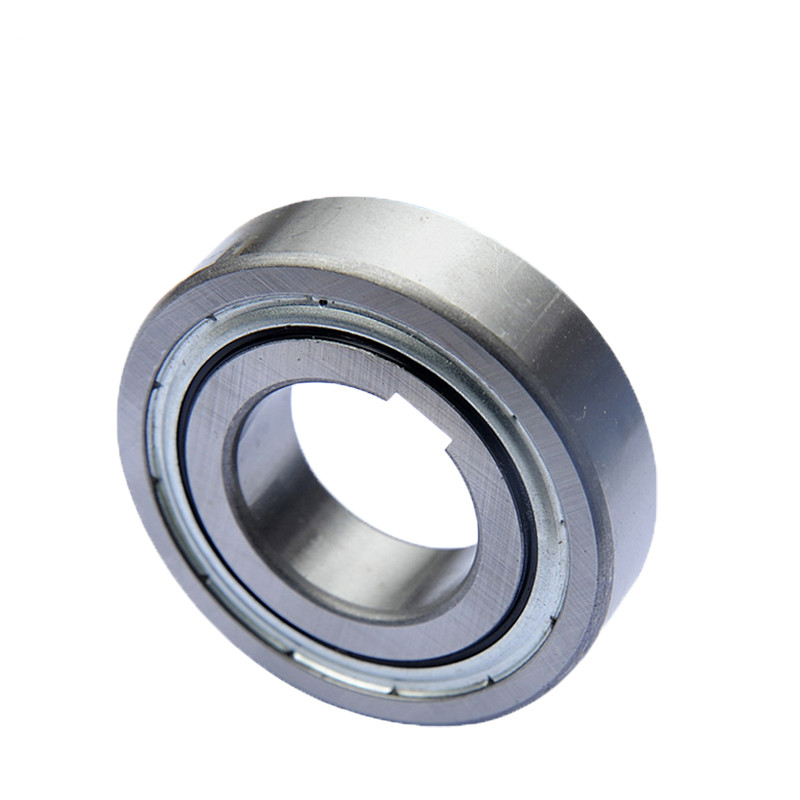

Ένας συμπλέκτης εκκέντρων τρόπων που αντέχει τη σειρά Sprag Backstop του BB κάνει ελεύθερο πεντάλ συμπλέκτης
Εισαγωγή παραγωγής
1. Η σειρά του BB που ένας τρόπος κάνει ελεύθερο πεντάλ φέρων συμπλέκτης σχεδιάζεται για την κατάλληλη εγκατάσταση Τύπου.
2. BB, BB-1K και BB-2K οι συμπλέκτες, συμπεριφορά που υποστηρίζεται και που παραδίδεται με το λίπος έχουν την προστασία σφραγίδων σκόνης
ενάντια στα μόρια 0.25mm και, ενώ BB-2GD και BB-2gd-1K συμπλέκτες, 5mm ευρύτερος από τυποποιημένοι
Οι σειρές του BB, έχουν τις ειδικές χειλικές σφραγίδες για την αποτελεσματική προστασία ενάντια σε οποιαδήποτε σκόνη.
3. BB-2k-Κ η σειρά έχει keyway και στην εσωτερική και εξωτερική φυλή.
«- Το Κ» σημαίνει τα κλειδιά που στέλνονται μαζί με το συμπλέκτη εκκέντρων.
4. Οι σωστές διαστάσεις παρέμβασης στον άξονα και την κατοικία πρέπει να διατηρηθούν για να λάβουν το μέγιστο ρουλεμάν
και απόδοση συμπλεκτών.
5. Αναφερθείτε στον πίνακα στην επόμενη σελίδα για την ανοχή του άξονα και της κατοικίας για κάθε σειρά.
6. BB-1k-Κ και BB-2GD 1k-Κ που το ένα τρόπος κάνει ελεύθερο πεντάλ φέρουσα σειρά συμπλεκτών έχουν keyway στην εσωτερική φυλή. Keyways, εκτός από το μέγεθος 25 κατασκευάζονται στο DIN 6885. 3, το bb40-1k-Κ και BB40-2GD 1k-Κ κατασκευάζονται στο DIN 6885. 1.
7. Το βέλος στην εσωτερική φυλή παρουσιάζει την κατεύθυνση της εσωτερικής δέσμευσης φυλών.
8. Για να εγκαταστήσει το συμπλέκτη, χρησιμοποιήστε ένα εργαλείο Τύπου της κατάλληλης διαμέτρου για να εφαρμόσετε ακόμη και την πίεση πέρα από το ολόκληρο πρόσωπο
από την εσωτερική και εξωτερική φυλή.
9. Μην σφυρηλατήστε ή μην εφαρμόστε άλλο κλονισμό στο συμπλέκτη.
10. Σιγουρευτείτε ότι η κατοικία έχει αρκετή δύναμη για να αντισταθεί την πίεση που απαιτείται για την εγκατάσταση συναρμολογήσεων Τύπου
από το συμπλέκτη.
11. Λειτουργούσα σειρά θερμοκρασίας: – 30°C σε +100°C (μας συμβουλευθείτε για τη θερμοκρασία που υπερβαίνει αυτήν την σειρά).
Παράμετροι προϊόντων
Διαστάσεις και ικανότητες:
| Πρότυπο | Ροπή Ικανότητα |
Μέγιστη υπέρβαση | Ροπή έλξης (Ν·μ) | Α | Β |
Γ |
Δ | ρ |
Βάρος (ν) | Φέροντα φορτία | ||||||
|
Εσωτερική φυλή |
Εξωτερική φυλή | BB BB-1k-Κ BB-2k-Κ |
BB-2GD BB-2GD 1K-Κ |
BB BB-1k-Κ BB-2k-Κ |
BB-2GD BB-2GD 1K-Κ |
BB BB-1k-Κ BB-2k-Κ |
BB-2GD BB-2GD 1K-Κ |
BB BB-1k-Κ BB-2k-Κ |
BB-2GD BB-2GD 1K-Κ |
Χρώμιο | Πυρήνας | |||||
| Ν·μ | r/min | r/min | Ν | Ν | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0,010 | 0,040 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0,6 | 50 | 70 | 5950 | 3230 |
| BB17 | 43 | 3500 | 1900 | 0,010 | 0,050 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0,6 | 80 | 100 | 7000 | 3700 |
| BB20 | 61 | 3000 | 1600 | 0,014 | 0,055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1.0 | 120 | 150 | 8500 | 4900 |
| BB25 | 78 | 2500 | 1400 | 0,017 | 0,055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1.0 | 150 | 200 | 10700 | 6300 |
| BB30 | 140 | 2000 | 1100 | 0,030 | 0,058 | 16 | 21 | 62 | 30 | 56.6 | 55.60 | 1.0 | 230 | 280 | 11900 | 7900 |
| BB35 | 173 | 1800 | 1000 | 0,034 | 0,060 | 17 | 22 | 72 | 35 | 64.0 | 64.60 | 1.1 | 320 | 410 | 13500 | 9700 |
| BB40 | 260 | 1800 | 900 | 0,040 | 0,080 | 22 | 27 | 80 | 40 | 71.0 | 71.60 | 1.1 | 400 | 600 | 14500 | 11700 |
Σημείωση: Διαμορφώστε το κανένα που χαρακτηρίζεται σύμφωνα με την εσωτερική φυλή είναι μόνο «Κ» και για «1K» και για «2K». (Παράδειγμα: το σημάδι «bb25-Κ» και για τους δύο
BB25-1K και BB25-2K)
Ανοχή για τον άξονα και την κατοικία:
| Πρότυπο | Άξονας Dia. | Κατοικία Dia. | |
| BB15 | BB15-2GD | 15+0.023+0.012 | 35-0.012-0.028 |
| BB17 | BB17-2GD | 17+0.023+0.012 | 40-0.012-0.028 |
| BB20 | BB20-2GD | 20+0.028+0.015 | 47-0.012-0.028 |
| BB25 | BB25-2GD | 25+0.028+0.015 | 52-0.014-0.033 |
| BB30 | BB30-2GD | 30+0.028+0.015 | 62-0.014-0.033 |
| BB35 | BB35-2GD | 35+0.033+0.017 | 72-0.014-0.033 |
| BB40 | BB40-2GD | 40+0.033+0.017 | 80-0.014-0.033 |
|
Πρότυπο |
Άξονας Dia. | Κατοικία Dia. | |
| Bb15-1k-Κ | BB15-2GD 1K-Κ | 15-0.008-0.028 | 35-0.012-0.028 |
| Bb17-1k-Κ | BB17-2GD 1K-Κ | 17-0.008-0.028 | 40-0.012-0.028 |
| Bb20-1k-Κ | BB20-2GD 1K-Κ | 20-0.010-0.031 | 47-0.012-0.028 |
| Bb25-1k-Κ | BB25-2GD 1K-Κ | 25-0.010-0.031 | 52-0.014-0.033 |
| Bb30-1k-Κ | BB30-2GD 1K-Κ | 30-0.010-0.031 | 62-0.014-0.033 |
| Bb35-1k-Κ | BB35-2GD 1K-Κ | 35-0.012-0.037 | 72-0.014-0.033 |
| Bb40-1k-Κ | BB40-2GD 1K-Κ | 40-0.012-0.037 | 80-0.014-0.033 |
| Πρότυπο | Άξονας Dia. | Κατοικία Dia. |
| Bb15-2k-Κ | 15-0.008-0.028 | 35-0.018-0.002 |
| Bb17-2k-Κ | 17-0.008-0.028 | 40-0.018-0.002 |
| Bb20-2k-Κ | 20-0.010-0.031 | 47-0.022-0.003 |
| Bb25-2k-Κ | 25-0.010-0.031 | 52-0.022-0.003 |
| Bb30-2k-Κ | 30-0.010-0.031 | 62-0.022-0.003 |
| Bb35-2k-Κ | 35-0.012-0.037 | 72-0.025-0.006 |
| Bb40-2k-Κ | 40-0.012-0.037 | 80-0.025-0.006 |
Διαστάσεις keyways και των κλειδιών:
| Πρότυπο | b2js10 | T1 | T2 | b1js9 | τ | Εσωτερική φυλή Κλειδί b×h×length |
Εξωτερική φυλή Κλειδί b'× h ×length |
|
| Bb15-1k-Κ | BB15-2GD- 1K-Κ | 5.0 | 1.9 | 1.2 | — | — | — | — |
| Bb15-2k-Κ | - | 2.0 | 0,6 | 5x3x11 | 2x2x11 | |||
| Bb17-1k-Κ | BB17-2GD- 1K-Κ | 5.0 | 1.9 | 1.2 | — | — | — | — |
| Bb17-2k-Κ | - | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
| Bb20-1k-Κ | BB20-2GD- 1K-Κ | 6.0 | 2.5 | 1.6 | — | — | — | — |
| Bb20-2k-Κ | - | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
| Bb25-1k-Κ | BB25-2GD- 1K-Κ | 8.0 | 3.6 | 1.5 | — | — | — | — |
| Bb25-2k-Κ | - | 6.0 | 2 | 8x5x15 | 6x4x15 | |||
| Bb30-1k-Κ | BB30-2GD- 1K-Κ | 8.0 | 3.1 | 2.0 | — | — | — | — |
| Bb30-2k-Κ | - | 6.0 | 2 | 8x5x16 | 6x4x16 | |||
| Bb35-1k-Κ | BB35-2GD- 1K-Κ | 10.0 | 3.7 | 2.4 | — | — | — | — |
| Bb35-2k-Κ | - | 8.0 | 2.5 | 10x6x17 | 8x5x17 | |||
| Bb40-1k-Κ | BB40-2GD- 1K-Κ | 12.0 | 5.0 | 3.3 | — | — | — | — |
| Bb40-2k-Κ | - | 10.0 | 3 | 12x8x22 |
10x6x22 |
|||
