Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO-9001
Αριθμό μοντέλου: Σειρά AA
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 PC
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-10 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
όνομα: |
Φέρον υλικό ρουλεμάν συμπλεκτών σειράς AA |
Υλικό: |
Φέρων χάλυβας GCR 15 |
Τύπος: |
Ρουλεμάν ενός τρόπου |
Thichness (χιλ.): |
47-190 |
Ροπή (NM): |
17-5813 |
Βάρος (κλ): |
0.23-6 |
Άντεξε το μέγεθος (χιλ.): |
15-70 |
όνομα: |
Φέρον υλικό ρουλεμάν συμπλεκτών σειράς AA |
Υλικό: |
Φέρων χάλυβας GCR 15 |
Τύπος: |
Ρουλεμάν ενός τρόπου |
Thichness (χιλ.): |
47-190 |
Ροπή (NM): |
17-5813 |
Βάρος (κλ): |
0.23-6 |
Άντεξε το μέγεθος (χιλ.): |
15-70 |

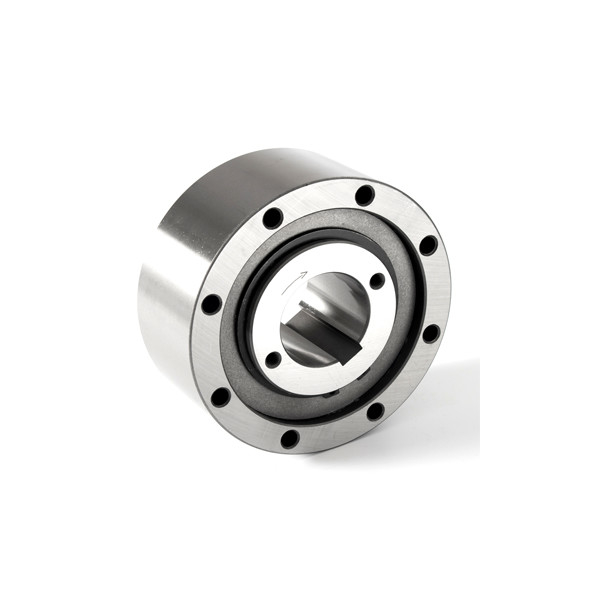

Συμπεριφορά του υλικού συμπλέκτη σειράς AA που αντέχει φέρων έναν τρόπο
Εισαγωγή παραγωγής
Ο τύπος AA είναι ένας τύπος κυλίνδρων κάνει ελεύθερο πεντάλ μη-ρουλεμάν που υποστηρίζεται. Τα ρουλεμάν απαιτούνται για να υποστηρίξουν τα αξονικά και ακτινωτά φορτία.
Αυτό το σχέδιο μπορεί να δεχτεί μια αξονική μη ευθυγράμμιση της εσωτερικής και εξωτερικής φυλής ± S/2.
Η λίπανση και η σφράγιση πρέπει επίσης να παρασχεθούν από την εγκατάσταση.
Η τυποποιημένη λίπανση είναι πετρέλαιο.
Η εσωτερική φυλή κλειδώνεται στον άξονα. Η τακτοποίηση για να στραφεί της εξωτερικής φυλής πρέπει να είναι στην ανοχή H7.
Η σύνδεση της εξωτερικής φυλής είναι μέσω μέσω των μπουλονιών στο βαθμό 10,9 ή καλύτερα.
Το ρουλεμάν κυλίνδρων είναι ένα είδος συμπεριφοράς. Όταν το περιοδικό περιστρέφεται, κάνει την περιφερειακή επαφή με πολλούς κυλίνδρους που εγκαθίστανται συνήθως στο δαχτυλίδι εντόπισης. Τα ρουλεμάν κυλίνδρων μπορούν να επιτύχουν την καλές ακρίβεια και την ακαμψία μέσω να φορτώσουν εκ των προτέρων. Το εσωτερικό δαχτυλίδι με την κωνικότητα μπορεί επίσης να χρησιμοποιηθεί για να ρυθμίσει αυθαίρετα τη λειτουργώντας εκκαθάριση του ρουλεμάν. Αυτή η λύση μπορεί εντελώς να καλύψει την απαίτηση μηάς εκκαθάρισης του ρουλεμάν τυμπάνων μηχανών εκτύπωσης
Χαρακτηριστικά γνωρίσματα:
1. χρησιμοποιεί τα χαρακτηριστικά: υψηλή ταχύτητα, αντίσταση διάβρωσης
. σχέδιο 2 για τον εξοπλισμό mechine και μετάδοσης.
. υψηλή ροπή 3
4. Πλήρη πρότυπα, στάση προϊόντων και unstand προϊόντα
Παράμετροι προϊόντων
| Μέγεθος | TK1 | Υπέρβαση των ταχυτήτων | Βάρος |
Έλξη ροπή |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Ζ | Ο | Λ | φ | s | (κλ) | TR | |
| (χιλ.) | (NM) | (ελάχιστος-1) | (ελάχιστος-1) | (χιλ.) | (χιλ.) | (χιλ.) | (χιλ.) | (χιλ.) | (χιλ.) | (χιλ.) | (χιλ.) | (χιλ.) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0,5 | 4.5 | 0,21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0,8 | 4.5 | 0,44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0,8 | 5.5 | 0,7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
ΣΗΜΕΙΩΣΕΙΣ
1) Τ ΑΝΏΤΑΤΟ = 2 × Τ KN
2) Εσωτερικές υπερβάσεις φυλών
3) Εξωτερικές υπερβάσεις φυλών
Keyway στο DIN 6885,1
