Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: CGS
Αριθμό μοντέλου: DLY5
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 τεμάχιο
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-10working ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Ονομασία: |
Εργασιακό ηλεκτρομαγνητικό φρένο DLY5Series |
Εσωτερική διάμετρος: |
75250mm |
Εξωτερική διάμετρος: 85253mm: |
85-253 χιλιοστά |
Διάρκεια: |
34.570.5mm |
Εγγύηση: |
12 μήνες |
Προσαρμοσμένη υποστήριξη: |
OEM, ODM |
Τύπος: |
Φρένο δίσκου |
Ονομασία: |
Εργασιακό ηλεκτρομαγνητικό φρένο DLY5Series |
Εσωτερική διάμετρος: |
75250mm |
Εξωτερική διάμετρος: 85253mm: |
85-253 χιλιοστά |
Διάρκεια: |
34.570.5mm |
Εγγύηση: |
12 μήνες |
Προσαρμοσμένη υποστήριξη: |
OEM, ODM |
Τύπος: |
Φρένο δίσκου |

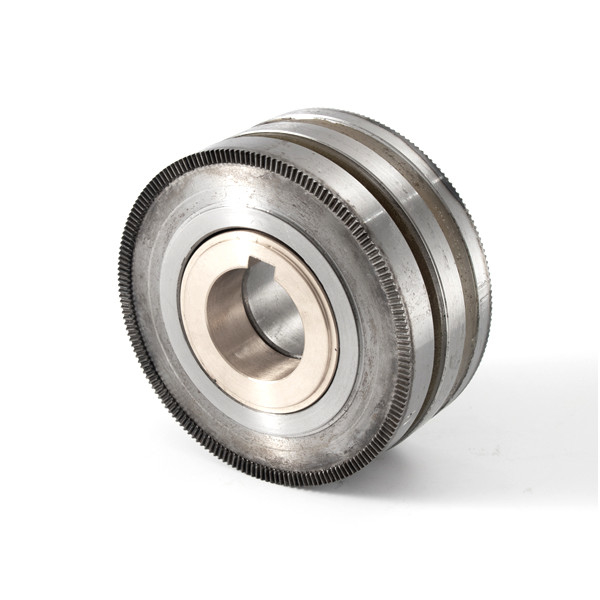

Ηλεκτρομαγνητική δέσμη δοντιού για καθυστερητικό δίσκου πέδησης σειράς DLY5
Εισαγωγή των προϊόντων
Dly5 (Eze Series) tooth embedded slip ring electromagnetic clutch is an actuator used in mechanical transmission system to combine or separate the driving side part and the driven side part of rotary motion with the help of electromagnetic force, έτσι ώστε να συνειδητοποιήσει τη μετάδοση ισχύος και κίνησης.
Ηλεκτρομαγνητικός συμπλέκτης τύπου σαγόνου Dly5 (Σειρά Eze) με δαχτυλίδι γλιστρίσματος.
Η τυπική τάση λειτουργίας του συμπλέκτη είναι 24V DC. Γενικά, είναι εύκολο να πραγματοποιηθεί αυτόματη και τηλεχειρισμένη χειρισμός με τη χρήση ενός απλού κυκλώματος που αποτελείται από διακόπτες, κουμπιά, επαφές,Επικοινωνιακοί διακόπτες και άλλα συνηθισμένα ηλεκτρικά στοιχεία, έτσι ώστε να πληρούνται οι απαιτήσεις της αλλαγής ταχύτητας, της μετάβασης, της εκκίνησης και της τοποθέτησης του μηχανικού συστήματος μεταφοράς.
Η σειρά αυτή συμπλέκων μεταδίδει ροπή μέσω της δέσμευσης λεπτών δοντιών στην άκρη της επιφάνειας.χωρίς τριβή και θέρμανση, πλήρης διαχωρισμός μετά από διακοπή ρεύματος, χωρίς ροπή χωρίς φορτίο, και μπορεί να είναι κατάλληλη για υγρή και ξηρή εργασία.Μπορεί να συνδυαστεί μόνο σε συνθήκες χαμηλής ταχύτητας.Είναι κατάλληλο όταν βρίσκεται σε κατάσταση ηρεμίας ή όταν η σχετική ταχύτητα είναι συγχρονισμένη.
Ο συμπλέκτης μπορεί να λειτουργεί αξιόπιστα υπό τις ακόλουθες συνθήκες:
1Η θερμοκρασία του ατμοσφαιρικού αέρα είναι - 5 °C - + 40 °C.
2- στο μέσο χωρίς κίνδυνο έκρηξης, και δεν υπάρχει αέριο και αγωγική σκόνη επαρκής για να διαβρώσει το μέταλλο και να βλάψει την μόνωση στο μέσο.
3Ο συμπλέκτης πρέπει να λειτουργεί υπό την προϋπόθεση του λιπαντικού ελαίου.
4Η διακύμανση της τάσης της σπείρας συμπλέκτη δεν πρέπει να υπερβαίνει το + 5% και το - 15% της ονομαστικής τάσης.
5Το υψόμετρο του χώρου εγκατάστασης του συμπλέκτη δεν πρέπει να υπερβαίνει τα 2000 μέτρα.
Παράμετροι προϊόντων
| Μέγεθος | Ραδιακή άνοια | Αξιακή άνοια | ||||||||||||||||
| Δ1 | D2 | Δ3 | D4 | d1 | d2 | Φ | h | ε | j | k | Α | Επενδύσεις | L2 | Α3 | Λ4 | Επενδύσεις | δ | |
| DLY5-2A | 75 | 65 | 55 | 75 | 45 | 39.5 | 25 | 27.6 | 8 | 2*4 | 4-M4 | 33 | 18.6 | 1.5 | 6.5 | 8 | 8 | 0.4 |
| DLY5-5A | 90 | 75 | 64 | 90 | 53 | 49 | 30 | 32.6 | 8 | 2*5 | 4-M5 | 40 | 24.1 | 2 | 6.5 | 8 | 9 | 0.5 |
| DLY5-10A | 105 | 85 | 75 | 105 | 65 | 57 | 40 | 42.9 | 12 | 2*5 | 4-M5 | 45 | 26.6 | 2 | 6.5 | 8 | 10.5 | 0.5 |
| DLY5-16A | 115 | 100 | 85 | 115 | 70 | 62 | 45 | 48.3 | 14 | 2*6 | 4-M6 | 50 | 29.6 | 2 | 6.5 | 8 | 12.5 | 0.5 |
| DLY5-25A | 125 | 105 | 90 | 125 | 75 | 68 | 50 | 53.6 | 16 | 2*8 | 4-M6 | 58 | 33.9 | 2.5 | 6.5 | 8 | 15.5 | 0.6 |
| DLY5-40A | 140 | 115 | 100 | 140 | 85 | 74 | 60 | 64 | 18 | 2*10 | 6-M6 | 67 | 40 | 2.5 | 7.5 | 10 | 17 | 0.6 |
| DLY5-63A | 160 | 130 | 115 | 160 | 95 | 85 | 70 | 74.3 | 20 | 2*10 | 6-M8 | 75 | 42 | 3 | 7.5 | 10 | 19.5 | 0.7 |
| DLY5-100A | 185 | 155 | 135 | 182 | 115 | 97 | 70 | 74.3 | 20 | 2*12 | 6-M8 | 85 | 49 | 3 | 7.5 | 10 | 21 | 0.7 |
| DLY5-160A | 215 | 180 | 158 | 215 | 130 | 114 | 85 | 95.8 | 22 | 2*12 | 6-M10 | 100 | 58 | 3.5 | 8.5 | 10 | 25.5 | 0.9 |
| DLY5-250A | 250 | 210 | 190 | 250 | 150 | 130 | 85 | 95.8 | 22 | 2*12 | 6-M12 | 115 | 66 | 3.5 | 8.5 | 10 | 26 | 0.9 |
Εγκατάσταση:
1Ο συμπλέκτης μπορεί να τοποθετηθεί είτε οριζόντια είτε οριζόντια.
ο βαθμός συσπειρώσεως μεταξύ του κινητήρα και του κινητήρα δεν πρέπει να υπερβαίνει τα 0,05 mm,
και πρέπει να εξασφαλίζουν την τιμή καθαρότητας εργασίας σ.
2Τα δόντια και των δύο άκρων πρέπει να καθαρίζονται πριν τοποθετηθεί ο συμπλέκτης.
3Το σύστημα κίνησης και τα μέρη του συμπλέκτη που κινούνται πρέπει να είναι σταθερά στην αξιακή κατεύθυνση, δεν επιτρέπεται η αξιακή του κίνηση.
