Σύζευξη άξονων δαμάσκηνων
Created with Pixso. GFC20*25 Ελαστική ζεύξη άξονα για τη βιομηχανία

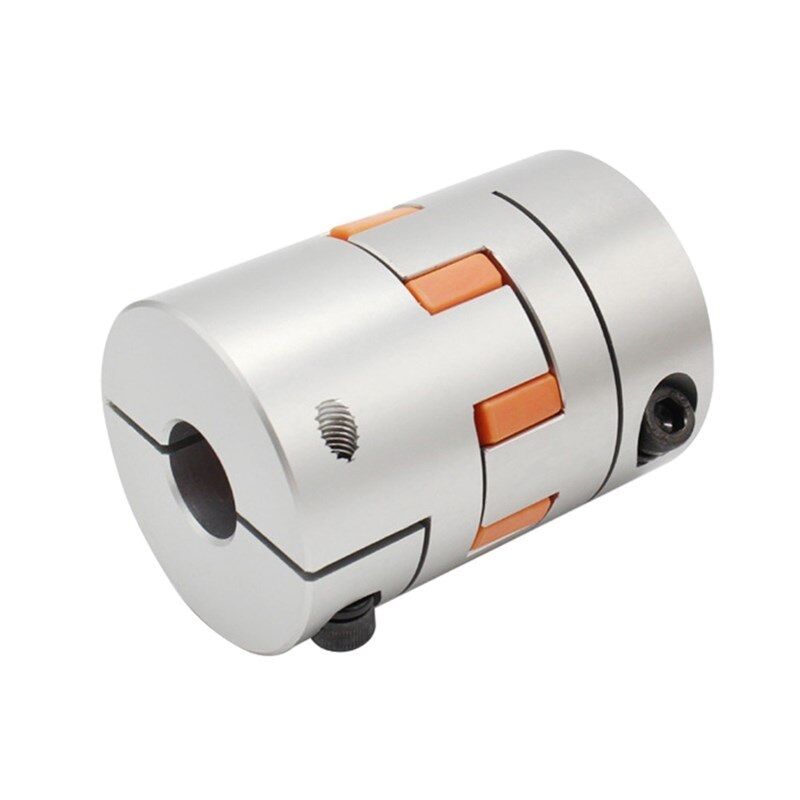

GFC20*25 Ελαστική ζεύξη άξονα για τη βιομηχανία

Επωνυμία: Tianniu
Αριθμός μοντέλου: ΓΚΠ
MOQ: 1 τεμ
Price: negotiable
Χρόνος Παράδοσης: 3-5 εργάσιμες
Όροι πληρωμής: T/T, Western Union, , L/C, D/A, D/P
Λεπτομέρειες
Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
ISO 9001
μοντέλο:
GFC ΣΥΝΔΕΣΜΟΣ ΣΑΓΟΝΩΝ
Εγγύηση:
12 Μήνες
Μέγεθος διάτρησης:
3-55 χλστ
Μήκος:
14-95 χλστ
Touque:
5-250
Συσκευασία λεπτομέρειες:
Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Δυνατότητα προσφοράς:
10000 το μήνα
Επισημαίνω:

Συμπλέκτης βέλους ελαστικού σαγόνου για τη βιομηχανία

,

Ελαστική ζεύξη άξονα GFC20*25

,

Συμπλέκτης άξονας δαμάσκηνου με ελαστικό σαγόνι

Περιγραφή προϊόντος

Ελαστική ζεύξη

GFC20*25 Ελαστική ζεύξη άξονα για τη βιομηχανία



Χαρακτηριστικά των προϊόντων



>Υψηλή ακαμψία ροπής, μπορεί να ελέγχει με ακρίβεια την περιστροφή του άξονα, μπορεί να εκτελέσει έλεγχο υψηλής ακρίβειας
>Σχεδιασμένο για κινητήρα σερβο και σταδιακό
>Δεν υπάρχει κενό μεταξύ του άξονα και της σύνδεσης με το μανίκι, γενικό για θετική και αρνητική περιστροφή
>Μικρή αδράνεια, κατάλληλη για λειτουργία υψηλών ταχυτήτων
>Το διάφραγμα είναι κατασκευασμένο από χάλυβα ελατήρια με εξαιρετική αντοχή στην κόπωση



Παράμετροι προϊόντων



GFC20*25 Ελαστική ζεύξη άξονα για τη βιομηχανία
GFC20*25 Ελαστική ζεύξη άξονα για τη βιομηχανία
Παράμετρος μοντέλου
κοινή διάμετρος διάτρησης d1,d2
ΦD
Α
ΑΠ
Επενδύσεις
F
Μ
ροπή βίδα σφίξης
(Ν.Μ.)
GFC-14X22
3,4,5,6,6.35
14
22
14.3
6.6
5.0
Μ2.5
1.0
Δελτίο ΕΚΑΧ αριθ.
3,4,5,6,6.35,7,8,9,9.525,10
20
25
16.7
8.6
5.9
M3
1.5
Επικαιροποιημένα προϊόντα
3,4,5,6,6.35,7,8,9,9.525,10
20
30
19.25
8.6
5.9
M3
1.5
GFC-25X30
4,5,6,6.35,7,8,9,9.525,10,11,12
25
30
20.82
11.6
8.5
M4
2.5
GFC-25X34
4,5,6,6.35,7,8,9,9.525,10,11,12
25
34
22.82
11.6
8.5
M4
2.5
Ετικέτες:
5,6,6.35,7,8,9,10,11,12,12.7,14,15,16
30
35
23
11.5
10
M4
2.5
Επικαιροποιημένα προϊόντα
5,6,6.35,7,8,9,10,11,12,12.7,14,15,16
30
40
25
11.5
10
M4
2.5
GFC-40X50
6,8,9,10,11,12,12.7,14,15,16,17,18,19,20,22,24
40
50
32.1
14.5
14
Επενδύσεις
7
GFC-40X55
6,8,9,10,11,12,12.7,14,15,16,17,18,19,20,22,24
40
55
34.5
14.5
14
Επενδύσεις
7
GFC-40X66
6,8,910,11,12,12.7,14,15,16,17,18,19,20,22,24
40
66
40
14.5
14
Επενδύσεις
7
GFC-55X49
10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32
55
49
32
16.1
13.5
M6
12
GFC-55X78
8,10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32
55
78
46.4
16.1
19
M6
12
GFC-65X80
14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40
65
80
48.5
17.3
14
M8
20
GFC-65X90
14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40
65
90
53.5
17.3
22.5
M8
20
GFC-80X114
19,20,22,24,25,28,30,32,35,38,40,42,45
80
114
68
22.5
16
M8
20
GFC-95X126
19,20,22,24,25,28,30,32,35,38,40,42,45,50,55
95
126
74.5
24
18
M10
30
Παράμετρος μοντέλου
Ονομαστική ροπή
(N.M) *
επιτρεπόμενη εκκεντρικότητα
(μμ) *
επιτρεπόμενη γωνία κάμψης
(°) *
επιτρεπόμενη αξιωτική απόκλιση
(μμ) *
μέγιστη ταχύτητα
στροφές
στατική στρεβλωτική δυσκαμψία
(N.M/rad)
στιγμή αδράνειας
(Kg.M2)
βάρος
(γ)
GFC-14X22
5.0
0.1
1
±02
10000
50
1.0x10-6
10
Επικαιροποιημένα προϊόντα
5.0
0.1
1
±02
10000
50
1.0x10-6
15
Επικαιροποιημένα προϊόντα
5.0
0.1
1
^02
10000
53
1.1x10-6
19
GFC-25X30
10
0.1
1

10000
90
5.2X10-6
33
GFC-25X34
10
0.1
1
£) 2
10000
90
5.2x10-6
42
Επικαιροποιημένα προϊόντα
12.5
0.1
1
±02
10000
123
6.2x10-6
50
ΓΚΠ-30x40
12.5
0.1
1
102
10000
123
6.2x10-6
60
GFC-40X50
17
0.1
1

8000
1100
3.8x10-5
115
GFC-40X55
17
0.1
1
±02
8000
1100
3.8x10-5
127
GFC-40X66
17
0.1
1

7000
1140
3.9x10-5
154
GFC-55X49
45
0.1
1
±02
6500
2350
1.6x10-3
241
GFC-55X78
45
0.1
1
102
6000
2500
1.6x10-3
341
GFC-65X80
108
0.1
1
±02
5500
4500
3.8x10-3
433
GFC-65X90
108
0.1
1
±02
5500
4800
3.8x10-3
583
GFC-80X114
145
0.1
1
£) 2
4500
5000
1.8x10-3
1650
GFC-95X126
250
0.1
1
±02
4000
5000
2.0x10-3
1000
