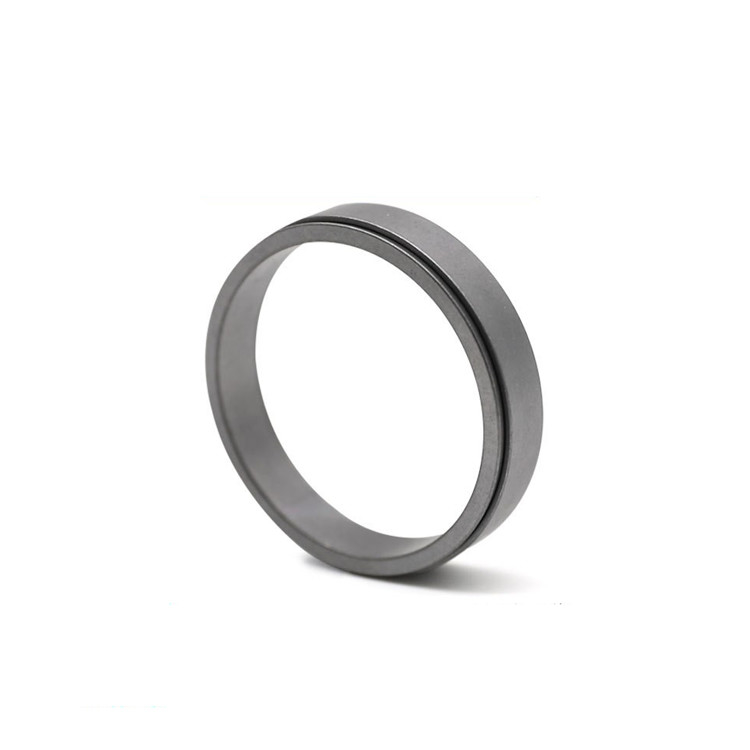

Z1 συνέλευση κλειδώματος άξονων κανένα Keyway υψηλό στοιχείο σκληρότητας

Brand Name:	Tianniu
Model Number:	Z1
MOQ:	1
τιμή:	USD10-90
Delivery Time:	3-5Working ημέρες
Payment Terms:	L/C, D/A, D/P, Western Union, MoneyGram, T/T

Detail Information

Product Description

Detail Information

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

ISO-9001

Αριθμό μοντέλου:

Z1 συνέλευση κλειδώματος

Εκτίμηση ακρίβειας:

Υλικό:

GCr15 φέρων χάλυβας

Εσωτερική διάμετρος:

9-500

Βάρος:

0.002-16.5kg

Εξωτερικό Diamater:

12540mm

Συσκευασία λεπτομέρειες:

χαρτοκιβώτια

Δυνατότητα προσφοράς:

1000 το μήνα

Επισημαίνω:

Z1 συνέλευση κλειδώματος

Z1 συνέλευση κλειδώματος άξονων

Συνέλευση κλειδώματος άξονων κανένα Keyway

Product Description

Z1 στοιχεία κλειδώματος που κλειδώνουν τη συσκευή καμία Keyway υψηλή σκληρότητα

Χαρακτηριστικά γνωρίσματα προϊόντων

Η σύνδεση συνελεύσεων κλειδώματος είναι μια ακριβής, Gap-ελεύθερη, keyless σύνδεση. Σοβαρά αποβάλλει τα μειονεκτήματα όπως η συγκέντρωση πίεσης και τα κυλώντας κλειδιά που προκαλούνται από τη βασική μετάδοση. Έχει τα πλεονεκτήματα του κατάλληλου και γρήγορου προσδιορισμού θέσης, της μακριάς ζωής υπηρεσιών και μη εύκολος να διαβρώσει. Δεν υπάρχει καμία σχετική ολίσθηση κατά τη διάρκεια της εργασίας και καμία ένδυση. Είναι ιδιαίτερα κατάλληλο για τη χρήση στη διάφορη μεγάλης ακρίβειας μετάδοση και τους σερβο μηχανισμούς.

Όταν το μανίκι συζεύξεων επέκτασης εγκαθίσταται στην αξονική κατεύθυνση, μπορεί εύκολα να ρυθμίσει το απαραίτητο μέγεθος θέσης της αξονικής κατεύθυνσης και της σχετικής θέσης των μερών χωρίς οποιαδήποτε αξονική σταθεροποίηση.

Με την επέκταση του πεδίου της εφαρμογής, όλα τα είδη σύνθετων μορφών σύνδεσης στα μηχανήματα μπορούν να αντικατασταθούν από την ειδική επέκταση και τα σφιχτά μανίκια συζεύξεων. Απλοποιήστε τη δομή μετάδοσης ή γίνετε ένα αναπόσπαστο τμήμα ενός μηχανικού συστατικού, όπως μια κίνηση-ελεύθερη σύζευξη διαφραγμάτων.

Η επιλογή της συνέλευσης κλειδώματος μπορεί να καταστήσει το ενισχυτικό ποσοστό εμπορευματοποίησης κεντρικών υπολογιστών υψηλό, το οποίο είναι κατάλληλο για την πρόοδο και την ανάπτυξη της τεχνολογίας κεντρικών υπολογιστών και της αναπροσαρμογής προϊόντων.

Το μανίκι ενώσεων επέκτασης μπορεί να λειτουργήσει στη σειρά θερμοκρασίας -30ºC σε 200ºC, και μπορεί να αποτελεσθεί από τα διάφορα υλικά σύμφωνα με τα διαφορετικά εργασιακά περιβάλλοντα και τα μέσα

Παράμετροι προϊόντων

πρότυπο				Pf=100N/mm2		Γ (κλ)
δ	Δ	Λ	λ	Φ₁ (KN)	ΑΜ (KN·μ)
χιλ.				Φ₁ (KN)	ΑΜ (KN·μ)
10	13	4.5	3.7	1.4	7.0	0,01
12	15			1.6	9.8	0,01
13	16			1.8	11	0,01
14	18	6.3	5.3	2.8	19	0,01
15	19			3.0	22	0,01
16	20			3.2	25	0,01
17	21			3.4	28	0,01
18	22			3.6	32	0,01
19	24			3.8	35	0,01
20	25			4.0	40	0,01
22	26			4.5	50	0,01
24	28			4.8	56	0,01
25	30			5.0	60	0,01
28	32			5.6	80	0,01
30	35			6.0	90	0,01
32	36			6.4	100	0,01
35	40	7.0	6.0	8.2	150	0,02
36	42			8.4	160	0,02
38	44			8.6	166	0,02
40	45	8.0	6.6	9.9	200	0,02
42	48	8.0	6.6	10.4	220	0,03
45	52	10	8.6	14.6	330	0,04

基本尺寸				当 Pf=100N/mm2 时的额定负荷		重量 Γ (κλ)
δ	Δ	Λ	λ	Φ₁ (KN)	ΑΜ (KN·μ)
χιλ.				Φ₁ (KN)	ΑΜ (KN·μ)
48	55	10	8.6	15.6	370	0,05
50	57			16.2	400	0,05
55	62			17.8	490	0,05
56	64	12	10.4	22.0	610	0,06
60	68			23.5	700	0,07
63	71			24.8	780	0,08
65	73			25.6	830	0,09
70	79	14	12.2	32.0	1120	0,11
75	84	14	12.2	34.4	1290	0,12
80	91	17	15	45.0	1810	0,19
85	96			48	2040	0,20
90	101			51	2290	0,22
95	106			54	2550	0,23
100	114	21	18.7	70	3500	0,38
105	119			73.2	3820	0,40
110	124			77	4250	0,41
120	134			84	5050	0,45
125	139			92	5750	0,62
130	148	28	25.3	124	8050	0,85

基本尺寸				当 Pf=100N/mm2 时的额定负荷		重量 Γ (κλ)
δ	Δ	Λ	λ	Φ₁ (KN)	ΑΜ (KN·μ)
χιλ.				Φ₁ (KN)	ΑΜ (KN·μ)
140	158	28	25.3	134	9350	0,91
150	168			143	10700	0,97
160	178			152.5	12200	1.02
170	191	33	30	192	16300	1.50
180	201			204	18300	1.58
190	211			214	20400	1.68
200	224	38	34.8	262	26200	2.32
210	234			275	28900	2.45
220	244			288	37700	2.49
240	267	42	39.5	358	43000	3.52
250	280	48	44	415	52000	4.68
260	290	48	44	435	56500	4.82
280	313	53	49	520	72500	6.27
300	333	53	49	555	83000	6.47
320	360	65	59	710	114000	10.90
340	380			755	128500	11.50
360	400			800	144000	12.20
380	420			845	160500	12.80
400	440			890	178000	13.50
420	460			935	196000	14.1
450	490			998	224500	15.2
480	520			1070	256000	16.00
500	540			1110	278000	16.50
