Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO-9001
Αριθμό μοντέλου: Z13
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 2
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-7working ημέρες
Δυνατότητα προσφοράς: 1000 το μήνα
Αριθμό μοντέλου: |
Z13 συνέλευση κλειδώματος |
Υλικό: |
GCr15 φέρων χάλυβας |
Βάρος: |
0.5-10.66KG |
Εξωτερική διάμετρος: |
47235mm |
Πάχος (χιλ.): |
60-155 |
Άντεξε το μέγεθος: |
20-180 χιλ. |
Ροπή (kNm: |
0.5-66 |
Αριθμό μοντέλου: |
Z13 συνέλευση κλειδώματος |
Υλικό: |
GCr15 φέρων χάλυβας |
Βάρος: |
0.5-10.66KG |
Εξωτερική διάμετρος: |
47235mm |
Πάχος (χιλ.): |
60-155 |
Άντεξε το μέγεθος: |
20-180 χιλ. |
Ροπή (kNm: |
0.5-66 |

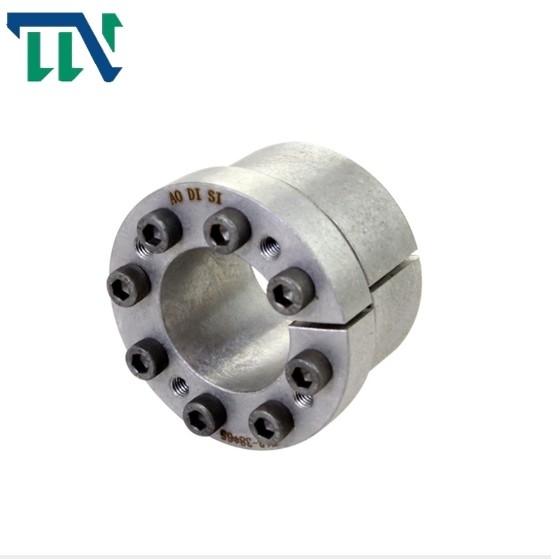

Z13 με εμπορική επιτυχία άξονας RLK302 κλειδώματος συνελεύσεων κλειδώματος
Χαρακτηριστικά γνωρίσματα προϊόντων
| Πρότυπο | Z13 στοιχεία στερέωσης κώνων | |
| Πίεση στον άξονα (N/mm2) | 120 | |
| Πίεση στην πλήμνη (N/mm2) | 92-108 | |
| Εκτιμημένο φορτίο (kN.m) | Δύναμη | 54-270 |
| Ροπή | 0.54-13.3 | |
| Εσωτερικό μέγεθος φυλών (χιλ.) | 20-100 | |
| Εξωτερικό μέγεθος φυλών (χιλ.) | 47-145 | |
| Πάχος (χιλ.) | 48-77 | |
| Βάρος (κλ) | 0.51-4.62 | |
Πλεονέκτημα
Ευρύτατα χρησιμοποιημένο πρότυπο με fullsizes
Υψηλή μετάδοση ροπής
Μετά από να σφίγξει, η πλήμνη μπορεί να κινηθεί αξονικώς
Η συνέλευση κλειδώματος είναι ένας νέος τύπος της σύνδεσης. Στηρίζεται στη σκλήρυνση των υψηλής αντοχής μπουλονιών για να παραγάγει τη θετική πίεση μεταξύ της συνέλευσης κλειδώματος και του άξονα ή μεταξύ της επιφάνειας κατοικίας, η οποία συνοδεύεται από την τριβή και μια keyless συσκευή σύνδεσης που πραγματοποιεί τη μετάδοση φορτίων. Έχει πολλά μοναδικά πλεονεκτήματα και χαρακτηριστικά έναντι της παραδοσιακής μηχανικής μεθόδου σύνδεσης γενικού
παρέμβαση χωρίς το δεσμό και δεσμό
Η Co. εξοπλισμού μετάδοσης Changzhou TIANNIU, ΕΠΕ (εργοστάσιο συμπλεκτών Changzhou TIANNIU) είναι επαγγελματική φέρων προμηθευτής συμπλεκτών τρόπων, τα αρχικά προϊόντα είναι ηλεκτρομαγνητικός συμπλέκτης μικροϋπολογιστών, σύζευξη περιοριστών ροπής, γλιστρώντας σύζευξη άξονων, εύκαμπτη σύζευξη άξονων προωστήρων, που κλειδώνει τη συνέλευση και τις συζεύξεις άξονων, κ.λπ.
Ήμαστε στο συμπλέκτη Sprag που αντέχουν και το συμπλέκτη ένα φέρουσα βιομηχανία τρόπων για περισσότερο από 10years, που εμμένει στην επιχειρησιακή αρχή των προϊόντων που προσαρμόζονται στις απαιτήσεις από τους πελάτες. Συντηρούμε μέσω του ακούσματος στους πελάτες μας, εφαρμογή της καινοτομίας και της οικοδόμησης με τη χειροτεχνία για να ικανοποιήσουμε όλες τις ανάγκες τους
Παράμετροι προϊόντων
|
基 本 尺 寸 θεμελιώδεις διαστάσεις |
内六角螺钉 εσωτερικό hexagon διευθυνμένο μπουλόνι |
额 定 负 荷 Εκτιμημένο φορτίο |
ΜΑ
(Ν·μ) |
Pf (N/mm2) |
Γ
(κλ) |
||||||||
| δ | Δ | L1 | L2 | L3 | L4 | D1 |
规 格 μεγέθη |
数 量 Qty |
FT (kN) | ΑΜ (kN·μ) | |||
| χιλ. | |||||||||||||
| 20 | 47 | 53 | 0,54 | 276 | 0,51 | ||||||||
| 22 | 47 | 53 | 0,6 | 253 | 0,53 | ||||||||
|
24 25 |
50 50 |
48 | 42 | 29 | 26 |
56 56 |
M6 | 7 | 54 |
0,65 0,68 |
14 |
230 222 |
0,55 0,62 |
| 28 | 55 | 61 | 0,76 | 198 | 0,65 | ||||||||
| 30 | 55 | 61 | 0,82 | 186 | 0,70 | ||||||||
| 32 | 60 | 66 | 1.31 | 261 | 0,80 | ||||||||
|
35 38 |
60 65 |
48 | 42 | 29 | 26 |
66 71 |
M6 | 11 | 82 |
1.44 1.56 |
14 |
240 220 |
0,81 0,90 |
| 40 | 65 | 71 | 1.64 | 209 | 1.33 | ||||||||
| 42 | 75 | 81 | 6 | 101 | 2.13 | 213 | 1.24 | ||||||
| 45 | 75 | 81 | 6 | 101 | 2.28 | 199 | 1.35 | ||||||
| 48 | 80 | 86 | 6 | 101 | 2.43 | 186 | 1.41 | ||||||
| 50 | 80 | 59 | 51 | 34.4 | 30 | 86 | M8 | 6 | 101 | 2.53 | 41 | 179 | 1.44 |
| 55 | 85 | 91 | 9 | 152 | 4.18 | 244 | 1.45 | ||||||
| 60 | 90 | 96 | 9 | 152 | 4.56 | 224 | 1.55 | ||||||
| 65 | 95 | 102 | 9 | 152 | 4.94 | 206 | 1.67 | ||||||
| 70 | 110 | 117 | 7 | 186 | 6.5 | 176 | 2.61 | ||||||
| 75 | 115 | 122 | 7 | 186 | 7.0 | 165 | 2.75 | ||||||
|
80 85 |
120 125 |
66 | 56 | 45 | 40 |
127 132 |
M10 |
7 8 |
186 213 |
7.4 9.0 |
83 |
153 165 |
2.89 3.04 |
| 90 | 130 | 137 | 8 | 213 | 9.6 | 157 | 3.18 | ||||||
| 95 | 135 | 142 | 10 | 267 | 12.6 | 185 | 3.33 | ||||||
| 100 | 145 | 152 | 7 | 270 | 13.3 | 153 | 4.62 | ||||||
|
110 120 |
155 165 |
77 | 65 | 52 | 46 |
163 173 |
M12 |
7 8 |
270 309 |
14.7 18.4 |
145 |
140 147 |
5.00 5.37 |
| 130 | 180 | 188 | 10 | 388 | 25.1 | 171 | 6.46 | ||||||
| 140 | 190 | 199 | 11 | 586 | 40.5 | 213 | 7.73 | ||||||
| 150 | 200 | 209 | 12 | 639 | 47.0 | 217 | 8.21 | ||||||
| 160 | 210 | 87.5 | 73.5 | 58.5 | 51 | 219 | M14 | 13 | 692 | 54.3 | 230 | 220 | 8.64 |
| 170 | 225 | 234 | 14 | 746 | 63.0 | 226 | 10.14 | ||||||
| 180 | 235 | 244 | 14 | 746 | 66.0 | 212 | 10.66 | ||||||
