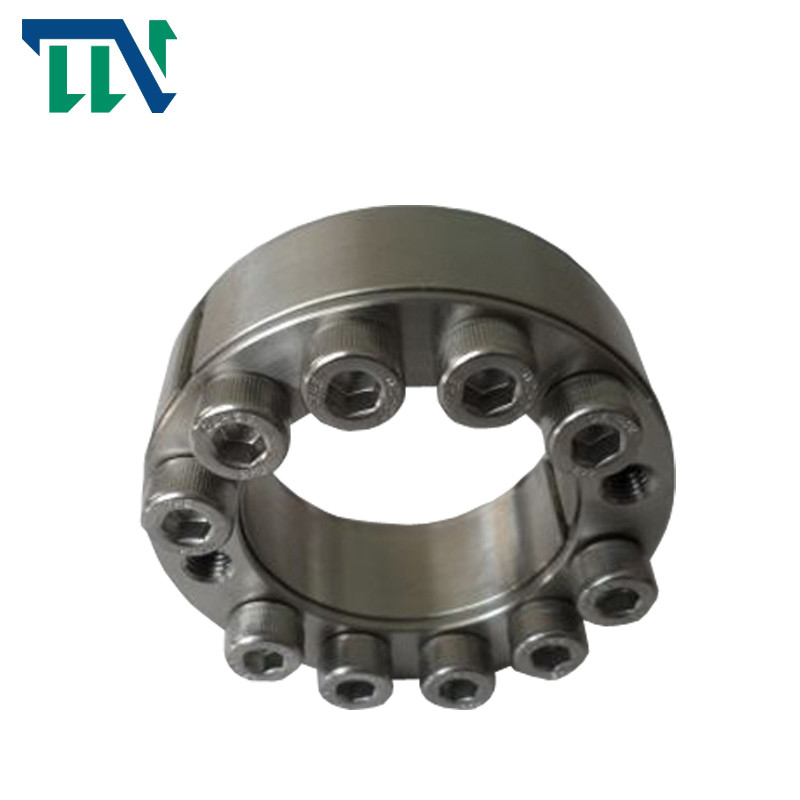

Συσκευή κλειδώματος εργαλείων συνελεύσεων κλειδώματος Keyless Z14 για τις εργαλειομηχανές

Brand Name:	Tianniu
Model Number:	Z14
MOQ:	2
τιμή:	negotiable
Delivery Time:	5-7working ημέρες
Payment Terms:	L/C, D/A, D/P, D/P, T/T, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

ISO-9001

Αριθμό μοντέλου:

Z14 συνέλευση κλειδώματος

Υλικό:

GCr15 φέρων χάλυβας

Βάρος:

0.09-0.46KG

Εξωτερική διάμετρος:

2572mm

Πάχος (χιλ.):

60-155

Άντεξε το μέγεθος:

1465mm

Ροπή (kNm:

9.2-38.9

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο

Δυνατότητα προσφοράς:

1000 το μήνα

Επισημαίνω:

Συνελεύσεις κλειδώματος Keyless Z14

Μηχανήματα εργαλείων Μηχανήματα κλειδαριού

Μηχανήματα εργαλείων

Product Description

Συσκευή κλειδώματος εργαλείων συνελεύσεων κλειδώματος Keyless Z14 για τις εργαλειομηχανές

Χαρακτηριστικά γνωρίσματα προϊόντων

Ο κύριος σκοπός του μανικιού επέκτασης είναι να αντικατασταθεί η λειτουργία των αυλακώνω και των ενιαίων κλειδιών, ώστε να πραγματοποιηθούν η σύνδεση μεταξύ των μερών (όπως τα εργαλεία, οι σφόνδυλοι, οι τροχαλίες, κ.λπ.) και ο άξονας για να διαβιβάσει το φορτίο.

Όταν χρησιμοποιείται, μέσω της δράσης των υψηλής αντοχής μπουλονιών, μια τεράστια δύναμη εκμετάλλευσης παράγεται μεταξύ του εσωτερικού δαχτυλιδιού και του άξονα, και μεταξύ του εξωτερικού δαχτυλιδιού και της πλήμνης. Όταν κάτω από το φορτίο, η ροπή, η αξονική δύναμη, ή το συνδυασμένο φορτίο των δύο διαβιβάζονται από τη συνδυασμένη πίεση του μανικιού επέκτασης και των μερών και της συνοδευτικής της τριβής δύναμης.

Πρότυπο		Z14 στοιχεία στερέωσης κώνων
Πίεση στον άξονα (N/mm2)		120
Πίεση στην πλήμνη (N/mm2)		92-108
Εκτιμημένο φορτίο (kN.m)	Δύναμη	9.2-38.9
	Ροπή	64-1265
Εσωτερικό μέγεθος φυλών (χιλ.)		14-65
Εξωτερικό μέγεθος φυλών (χιλ.)		25-72
Πάχος (χιλ.)		16-20
Βάρος (κλ)		0.091-0.46

Προφυλάξεις ασφάλειας και επαναχρησιμοποίηση

1. Εάν αυτό το προϊόν χρησιμοποιείται στην ανύψωση των μηχανημάτων ή φορτώνεται στα μηχανήματα, οι συσκευές ασφάλειας πρέπει να τεθούν ως στόχος να εξασφαλίσουν ασφάλεια.

2. Είναι απολύτως απαγορευμένο για να χαλαρώσει τα μπουλόνια κάτω από το φορτίο.

Κατά τη διάρκεια της επαναχρησιμοποίησης, η συνέλευση κλειδώματος μπορεί να χρησιμοποιηθεί μόνο αφού επιβεβαιώνεται ότι δεν υπάρχει κανένας ρύπος, διάβρωση και ζημία. Ο βαθμός είναι 12,9

Παράμετροι προϊόντων

基本尺寸 θεμελιώδεις διαστάσεις								内六角螺钉 εσωτερικό hexagon διευθυνμένο μπουλόνι			额定负荷 Εκτιμημένο φορτίο		Pf (N/mm2)	Γ (κλ)
δ	Δ	Ο Δρ	Δ₁	Λ	Λ₀	Λ₁	Λ₂	规格 μεγέθη	数量 Qty	ΜΑ Ν·μ	FT (kN)	ΑΜ (kN·μ)
χιλ.								规格 μεγέθη	数量 Qty	ΜΑ Ν·μ	FT (kN)	ΑΜ (kN·μ)
14												64	109	0,091
16 18	25	33	42	16	20	26	30	M4	4	2.9	9.20	74 82	95 85	0,082 0,072
19												87	80	0,068
20												150	124	0,113
22	30	39	50	16	20	26	31	M5	4	6	15.00	165	113	0,110
24												180	104	0,088
25												187	100	0,144
28	36	45	55	16	20	26	31	M5	4	6	15.00	210	89	0,121
30												225	83	0,105
32												240	77	0,200
35	42	51	62	16	20	28	33	M5	4	6	15.00	260	71	0,730
36												270	69	0,162
38	44	54	66	16	20	28	34	M6	4	10	21.20	400	93	0,182
40	48	58	70	16	20	28	34	M6	4	10	21.20	425	88	0,223
42	48	58	70	16	20	28	34	M6	4	10	21.20	446	83	0,191
45	55	67	82	20	25	35	43	M8	4	25	38.90	875	115	0,400
48	55	67	82	20	25	35	43	M8	4	25	38.90	935	107	0,350
50	62	74	89	20	25	35	43	M8	4	25	38.90	974	103	0,500
55	62	74	89	20	25	35	43	M8	4	25	38.90	1070	94	0,410
60	72	84	99	20	25	35	43	M8	4	25	38.90	1165	86	0,580
65	72	84	99	20	25	35	43	M8	4	25	38.90	1265	79	0,460

Συσκευή κλειδώματος εργαλείων συνελεύσεων κλειδώματος Keyless Z14 για τις εργαλειομηχανές 0
