Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO9001
Αριθμό μοντέλου: Z17A
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 2
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-7working ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς: 1000 το μήνα
Αριθμό μοντέλου: |
Z17A συνέλευση κλειδώματος |
Υλικό: |
GCr15 φέρων χάλυβας |
Βάρος: |
0.5-179.5KG |
Εξωτερική διάμετρος: |
55710mm |
Πάχος (χιλ.): |
60-155 |
Άντεξε το μέγεθος: |
30600mm |
Ροπή (kNm: |
64-1265 |
Αριθμό μοντέλου: |
Z17A συνέλευση κλειδώματος |
Υλικό: |
GCr15 φέρων χάλυβας |
Βάρος: |
0.5-179.5KG |
Εξωτερική διάμετρος: |
55710mm |
Πάχος (χιλ.): |
60-155 |
Άντεξε το μέγεθος: |
30600mm |
Ροπή (kNm: |
64-1265 |

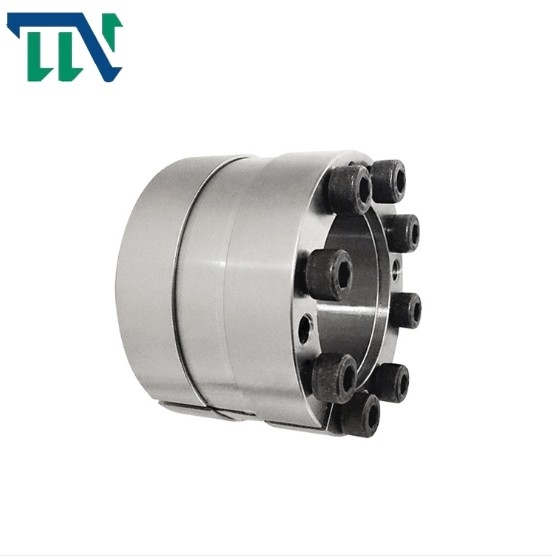

Z17 μια συνέλευση κλειδαριών δύναμης συσκευών κλειδώματος Keyless
Χαρακτηριστικά γνωρίσματα προϊόντων
Όταν το μανίκι συζεύξεων επέκτασης εγκαθίσταται στην αξονική κατεύθυνση, μπορεί εύκολα να ρυθμίσει το απαραίτητο μέγεθος θέσης της αξονικής κατεύθυνσης και
σχετική θέση των μερών χωρίς οποιαδήποτε αξονική σταθεροποίηση. Με την επέκταση του πεδίου της εφαρμογής, όλα τα είδη σύνθετης σύνδεσης διαμορφώνουν μέσα
τα μηχανήματα μπορούν να αντικατασταθούν από την ειδική επέκταση και τα σφιχτά μανίκια συζεύξεων. Δομή μετάδοσης Simplifythe ή γίνοντας ένα αναπόσπαστο τμήμα ενός μηχανικού συστατικού, όπως μια κίνηση-ελεύθερη σύζευξη διαφραγμάτων.
Μηχανικές ιδιότητες της βίδας Ι. συνελεύσεων κλειδώματος Z17 οδηγίες για τη χρήση
1. Παρακαλώ διαβάστε αυτήν την οδηγία προσεκτικά πριν τη χρήση
2. Επιβεβαιώστε εάν το τρέχον προϊόν είναι σύμφωνο με το πρότυπο των διαμορφωμένων μηχανημάτων
3. Το μολυβδαίνιο ή το πυρίτιο που περιέχει τις πρόσθετες ουσίες δεν πρέπει να χρησιμοποιηθεί στα συστατικά τη συνέλευση
4. Το διευκρινισμένο επίπεδο απόδοσης αυτού του προϊόντος είναι 1,2 βαθμός που 9 μπουλόνια θα αντικατασταθούν από άλλα μπουλόνια
5. Αυτό το προϊόν δεν έχει καμία λειτουργία κεντρικού προσδιορισμού θέσης. Εάν χρειάζεστε αυτήν την λειτουργία, παρακαλώ την σχεδιάστε στην πλήμνη ροδών από μόνοι σας
6. Μην χτυπήστε βίαια κατά τη διάρκεια της εγκατάστασης της συνέλευσης κλειδώματος
7. Η ανοχή επιλογής του άξονα και της πλήμνης είναι H8/H8
Παράμετροι προϊόντων
|
基 本 尺 寸 θεμελιώδεις διαστάσεις |
内 六 角 螺 钉 εσωτερικό hexagon διευθυνμένο μπουλόνι |
额定负荷 Εκτιμημένο φορτίο |
Pf (N/mm2) |
Γ
(κλ) |
||||||||
| δ | Δ | Λ1 | Λ2 | Λ3 | Λ4 |
规 格 μεγέθη |
数 量 Qty |
ΜΑ Ν·μ |
FT (kN) |
ΑΜ (kN·μ) |
||
| χιλ. | ||||||||||||
| 30 | 55 | 6 | 60 | 0,9 | 132 | 0,5 | ||||||
| 35 | 60 | 40 | 17 | 46 | 52 | M6 | 7 | 17 | 71 | 1.25 | 135 | 0,6 |
| 40 | 65 | 8 | 75 | 1.5 | 124 | 0,7 | ||||||
| 45 | 75 | 6 | 112 | 2.5 | 136 | 1.1 | ||||||
| 50 | 80 | 7 | 120 | 3.0 | 132 | 1.2 | ||||||
| 55 | 85 | 48 | 20 | 56 | 64 | M8 | 8 | 41 | 138 | 3.8 | 138 | 1.3 |
| 60 | 90 | 8 | 143 | 4.3 | 127 | 1.4 | ||||||
| 65 | 95 | 9 | 162 | 5.3 | 132 | 1.5 | ||||||
| 70 | 110 | 8 | 219 | 7.6 | 143 | 2.6 | ||||||
| 75 | 115 | 8 | 219 | 8.2 | 134 | 2.8 | ||||||
|
80 85 |
120 125 |
58 | 24 | 68 | 78 | M10 |
8 9 |
83 |
219 240 |
8.7 10.4 |
125 133 |
2.9 3.1 |
| 90 | 130 | 10 | 274 | 12.3 | 139 | 3.2 | ||||||
| 95 | 135 | 10 | 274 | 13.0 | 132 | 3.3 | ||||||
| 100 | 145 | 8 | 301 | 15.0 | 121 | 4.5 | ||||||
| 110 | 155 | 66 | 28 | 76 | 88 | 9 | 338 | 18.6 | 123 | 4.9 | ||
| 120 | 165 | 10 | 376 | 22.5 | 126 | 5.3 | ||||||
| 130 | 180 | M12 | 12 | 145 | 451 | 29.3 | 121 | 7.3 | ||||
|
140 150 |
190 200 |
76 | 33 | 86 | 98 |
12 14 |
451 526 |
31.5 39.4 |
112 122 |
7.8 8.2 |
||
| 160 | 210 | 15 | 563 | 45.0 | 123 | 8.7 | ||||||
| 170 | 225 | 86 | 38 | 98 | 112 | 12 | 619 | 52.5 | 112 | 11.6 | ||
| 180 | 235 | M14 | 14 | 230 | 722 | 64.9 | 124 | 12.2 | ||||
| 190 | 250 | 102 | 46 | 114 | 126 | 16 | 825 | 78.3 | 113 | 16.7 | ||
| 200 | 260 | 18 | 925 | 92.7 | 121 | 17.4 | ||||||
| 220 | 285 | 16 | 1146 | 126.0 | 126 | 22.3 | ||||||
| 240 | 305 | 110 | 50 | 122 | 138 | M16 | 16 | 355 | 1146 | 13.50 | 115 | 24.1 |
| 260 | 325 | 18 | 1289 | 167.6 | 120 | 25.8 | ||||||
| 280 | 355 | 130 | 60 | 145 | 164 | M18 | 18 | 485 | 1552 | 217.0 | 113 | 38.2 |
| 300 | 375 | 20 | 1724 | 258.5 | 117 | 40.6 | ||||||
| 320 | 405 | 154 | 72 | 170 | 190 | M20 | 20 | 690 | 2236 | 357.8 | 120 | 58.6 |
| 340 | 425 | 380.0 | 113 | 61.8 | ||||||||
| 360 | 455 | 20 | 2784 | 501.0 | 115 | 85.0 | ||||||
|
380 400 |
475 495 |
178 | 84 | 198 | 220 | M22 |
21 24 |
930 |
2923 2923 |
555.0 584.0 |
115 109 |
87.2 93.4 |
| 420 | 515 | 24 | 3132 | 657.0 | 111 | 97.5 | ||||||
|
440 460 480 500 520 540 560 580 600 |
545 565 585 605 630 650 670 670 710 |
202 |
96 |
226 |
250 |
M24 |
24 24 24 28 28 28 30 30 |
1200 |
3617 3617 3617 3940 3940 3940 4219 4219 4219 |
795.0 831.0 868.0 985.0 1024.0 1063.0 1181.0 1224.0 1266.0 |
108 103 99 104 100 96 100 96 92 |
128.9 134.1 139.3 144.5 157.6 163.1 168.6 174.0 179.5 |
