Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Αριθμό μοντέλου: Σειρά GNC
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 5 PC
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 3-5 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
όνομα: |
Άκαμπτη σύζευξη άξονων |
Πρότυπο: |
Σειρά GNC |
Υλικό: |
Χάλυβας αλουμινίου |
Άντεξε το μέγεθος: |
438mm |
Εξουσιοδότηση: |
12 μήνες |
Πάχος: |
2181mm |
Εξωτερικό Diamter: |
1665mm |
Materia ελαστομερούς: |
PA66 |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |
όνομα: |
Άκαμπτη σύζευξη άξονων |
Πρότυπο: |
Σειρά GNC |
Υλικό: |
Χάλυβας αλουμινίου |
Άντεξε το μέγεθος: |
438mm |
Εξουσιοδότηση: |
12 μήνες |
Πάχος: |
2181mm |
Εξωτερικό Diamter: |
1665mm |
Materia ελαστομερούς: |
PA66 |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |

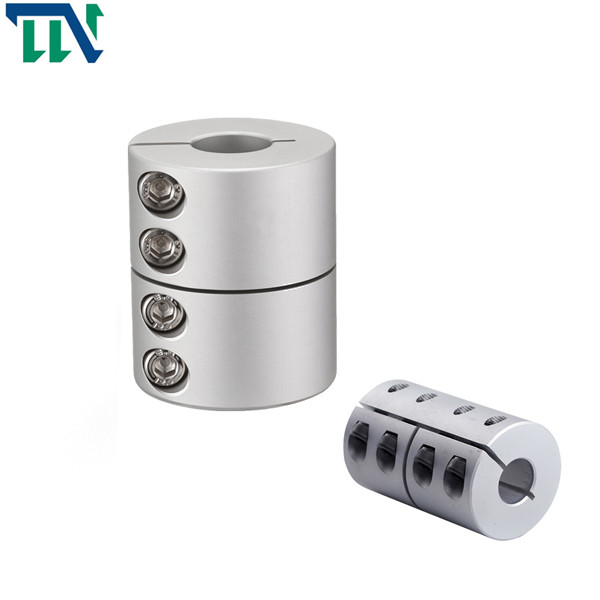

Άκαμπτη σύζευξη άξονων κραμάτων αργιλίου στερέωσης μετρική με την υψηλή ροπή
Χαρακτηριστικά γνωρίσματα προϊόντων
Η βαλμένη φλάντζα σύζευξη είναι μια άκαμπτη σύζευξη, η οποία πρόκειται να συνδέσει δύο μισό-συζεύξεις με τις φλάντζες στους δύο άξονες με τα συνηθισμένα επίπεδα κλειδιά, και έπειτα τα μπουλόνια χρήσης για να συνδέσει τις δύο μισό-συζεύξεις με τη μια για να διαβιβάσει την κίνηση. και ροπή. Αυτό το είδος σύζευξης έχει δύο κύριες δομικές μορφές: 1. Στήριξη στην αρθρωμένη τρύπα για να χρησιμοποιήσει τα μπουλόνια για να επιτύχει την ευθυγράμμιση των δύο άξονων και στήριξη στη ράβδο μπουλονιών για να αντισταθεί την εξώθηση και κουρά για να διαβιβάσει τη ροπή 2. που στηρίζονται σε μια μισό-σύζευξη στον ώμο ευθυγραμμίζονται με το αυλάκι στην άλλη σύζευξη κατά το ήμισυ. Τα μπουλόνια που συνδέουν τις δύο μισό-συζεύξεις μπορούν να χρησιμοποιήσουν τα συνηθισμένα μπουλόνια του βαθμού Β και Β, και η ροπή διαβιβάζεται από τη ροπή τριβής των κοινών επιφανειών των δύο μισό-συζεύξεων.
Το υλικό της σύζευξης φλαντζών μπορεί να είναι γκρίζος χυτοσίδηρος ή χάλυβας άνθρακα, και ο χυτοχάλυβας ή ο σφυρηλατημένος χάλυβας θα χρησιμοποιηθεί για το βαρύ φορτίο ή όταν η περιφερειακή ταχύτητα είναι μεγαλύτερη από 30 m/s. Η σύζευξη φλαντζών έχει τις υψηλές απαιτήσεις στην ουδετερότητα των δύο άξονων. Όταν υπάρχει σχετική μετατόπιση μεταξύ των δύο άξονων, τα πρόσθετα φορτία θα προκληθούν στα μέρη και οι συνθήκες εργασίας θα επιδεινωθούν. Αυτό είναι το κύριο μειονέκτημά του. Εντούτοις, λόγω της απλής δομής, του χαμηλότερου κόστους και της μεγάλης μετάδοσης ροπής, όταν η ταχύτητα περιστροφής είναι χαμηλή, δεν υπάρχει κανένας αντίκτυπος, και η ακαμψία του άξονα είναι μεγάλη
>Ενσωματωμένη δομή, η γενική χρήση των υψηλής αντοχής υλικών κραμάτων αργιλίου
ροπή >High, υψηλή ακαμψία
>The ο άκαμπτος τύπος βασικά δεν επιτρέπει την εκκεντρικότητα, έτσι πρέπει να ρυθμιστεί πλήρως σε λειτουργία
>Fastening μέθοδος βίδας setscrew
Παράμετροι προϊόντων
| πρότυπη παράμετρος | κοινός άντεξε τη διάμετρο d1, d2 | ΦD | Λ | Φ | Μ | ροπή βιδών σκλήρυνσης (N.M) |
| GNC-16x16 | 3,4,5,6,6.35, 7,8 | 16 | 16 | 3.75 | M2.5 | 1 |
| GNC-16x24 | 3,4,5,6,6.35, 7,8 | 16 | 24 | 3.75 | M2.5 | 1 |
| GNC-20x20 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 20 | 3.75 | M2.5 | 1 |
| GNC-20x30 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 30 | 3.75 | M2.5 | 1 |
| GNC-25x25 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 25 | 6 | Μ3 | 1.5 |
| GNC-25x36 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 36 | 6 | Μ3 | 1.5 |
| GNC-28.5x38 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14 | 28.5 | 38 | 7.8 | M4 | 2.5 |
| GNC-32x32 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 32 | 7 | M4 | 2.5 |
| GNC-32x41 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 41 | 7.75 | M4 | 2.5 |
| GNC-40x44 | 8,9,9.525, 10,11,12,12.7, 14,15,15,17,18,19,20 | 40 | 44 | 10.5 | M5 | 7 |
| GNC-40x52 | 8,9,9.525, 10,11,12,12.7, 14,15,15,17,18,19,20 | 40 | 52 | 10.5 | M5 | 7 |
| GNC-50x55 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 12 |
| GNC-50x66 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 16 | M6 | 12 |
| GNC-63x71 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35 | 63 | 71 | 16.5 | M6 | 12 |
| πρότυπη παράμετρος | Εκτιμημένη ροπή (N.M) * |
επιτρεπόμενη εκκεντρικότητα (χιλ.) * |
επιτρεπόμενη γωνία εκτροπής (°) * |
επιτρεπόμενη αξονική απόκλιση (χιλ.) * |
μέγιστη ταχύτητα περιστροφή/λεπτό |
στιγμή της αδράνειας (Kg.M2) |
Υλικό του μανικιού άξονων | επεξεργασία επιφάνειας | βάρος (ζ) |
| GNC-16x16 | 5 | - | - | - | 1000 | 2.9x10-7 | Υψηλής αντοχής κράμα αργιλίου | Επεξεργασία υποβολής σε ανοδική οξείδωση | 7 |
| GNC-16x24 | 5 | - | - | - | 9400 | 2.9x10-7 | 13 | ||
| GNC-20x20 | 10 | - | - | - | 7500 | 8.6x10-6 | 15 | ||
| GNC-20x30 | 10 | - | - | - | 7500 | 8.6x10-6 | 25 | ||
| GNC-25x25 | 12 | - | - | - | 6000 | 2.7x10-6 | 29 | ||
| GNC-25x36 | 12 | - | - | - | 6000 | 2.7x10-6 | 43 | ||
| GNC-28.5x38 | 14 | - | - | - | 5500 | 2.5x10-6 | 48 | ||
| GNC-32x32 | 15 | - | - | - | 4700 | 7.1x10-6 | 55 | ||
| GNC-32x41 | 15 | - | - | - | 4700 | 7.1X10-6 | 65 | ||
| GNC-40x44 | 19 | - | - | - | 4000 | 1.45x10-5 | 123 | ||
| GNC-40x52 | 19 | - | - | - | 4000 | 1.45x10-5 | 150 | ||
| GNC-50x55 | 45 | - | - | - | 4000 | 7.0x10-5 | 240 | ||
| GNC-50x66 | 45 | - | - | - | 4000 | 7.0x10-5 | 280 | ||
| GNC-63x71 | 100 | - | - | - | 3500 | 9.0x10-5 | 320 |
