Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO-9001
Αριθμό μοντέλου: Σειρά GWTS
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 PC
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-7 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Πρότυπο: |

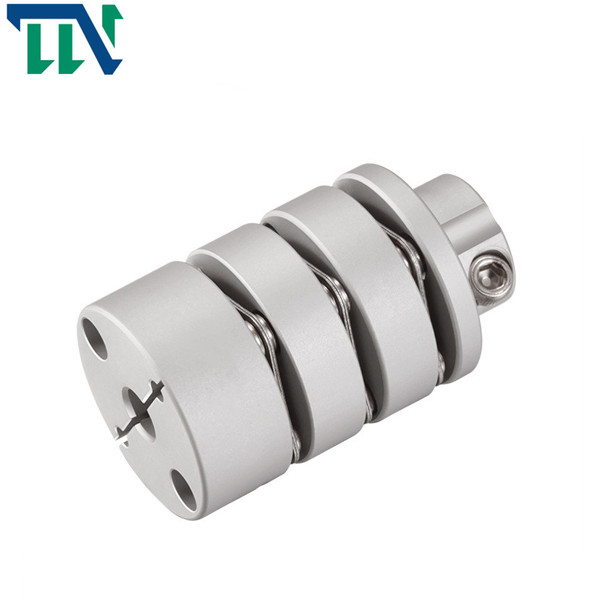

GS ενιαία σύζευξη διαφραγμάτων setscrew |
Υλικό: |
Κράμα αργιλίου |
Δομή: |
Σύζευξη βιδών διαφραγμάτων |
Άντεξε το μέγεθος: |
438mm |
Εξουσιοδότηση: |
12 μήνες |
Εξωτερικό Diamter: |
1665mm |
Materia ελαστομερούς: |
PA66 |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |
Πρότυπο: |
GS ενιαία σύζευξη διαφραγμάτων setscrew |
Υλικό: |
Κράμα αργιλίου |
Δομή: |
Σύζευξη βιδών διαφραγμάτων |
Άντεξε το μέγεθος: |
438mm |
Εξουσιοδότηση: |
12 μήνες |
Εξωτερικό Diamter: |
1665mm |
Materia ελαστομερούς: |
PA66 |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |
Χαρακτηριστικά γνωρίσματα προϊόντων
Η σύζευξη διαφραγμάτων είναι κατάλληλη για η μετάδοση σε υψηλής θερμοκρασίας, υψηλή ταχύτητα και διαβρωτικές μέσες συνθήκες εργασίας, όπως οι υδραντλίες (ειδικά υψηλής ισχύος, χημικές αντλίες), ανεμιστήρες, συμπιεστές, υδραυλικά μηχανήματα, μηχανήματα πετρελαίου, μηχανήματα εκτύπωσης, υφαντικά μηχανήματα, χημικά μηχανήματα, εξάγοντας μηχανήματα, μεταλλουργικά μηχανήματα, αεροπορία (ελικόπτερο), ναυτικό μεγάλη δύναμη σύστημα μετάδοσης, στρόβιλος ατμού, μηχανικό σύστημα μετάδοσης δύναμης εμβόλων, οχήματα αντιολισθητικών αλυσίδων, και η μεγάλη ταχύτητα συνόλου γεννητριών, υψηλής ισχύος μηχανικό σύστημα μετάδοσης, μέσω της δυναμικής ισορροπίας αργότερα εφαρμόζω μεγάλης μετάδοσης έχει γίνει πιό κοινή.
Έναντι της σύζευξης εργαλείων, η σύζευξη διαφραγμάτων δεν έχει καμία σχετική ολίσθηση, δεν χρειάζεται τη λίπανση, σφράγιση, κανένας θόρυβος, βασικά δεν χρειάζεται τη συντήρηση, είναι εύκολος να κατασκευάσει, και μπορεί μερικώς να αντικαταστήσει τη σύζευξη εργαλείων. Οι συζεύξεις διαφραγμάτων έχουν χρησιμοποιηθεί ευρέως στις βιομηχανικές χώρες στον κόσμο. Στη χώρα μου, οι βιομηχανικά τυποποιημένοι μηχανημάτων έχουν διατυπωθεί και έχουν αναθεωρηθεί στους νέους βιομηχανικά τυποποιημένους: Σχέση συζεύξεων JB/T 9147-1999 (που αντικαθιστά ZB/T J19022-90) μεταξύ των ροπών.
>Η υψηλή ακαμψία ροπής, μπορεί ακριβώς να ελέγξει την περιστροφή του άξονα, μπορεί να πραγματοποιήσει το μεγάλης ακρίβειας έλεγχο
>The το μακραίνοντας σχέδιο μπορεί να αντισταθμίσει την ακτινωτή, γωνιακή και αξονική απόκλιση αποτελεσματικότερα
για τη σερβο και να περπατήσει μηχανή
>No χάσμα μεταξύ του άξονα και της σύνδεσης μανικιών, γενικών για τη θετική και αρνητική περιστροφή
>Low αδράνεια, κατάλληλη για τη λειτουργία υψηλής ταχύτητας
>The το διάφραγμα αποτελείται από το χάλυβα άνοιξη με την άριστη αντίσταση κούρασης
>Fastening μέθοδος βίδας στερέωσης
Παράμετροι προϊόντων
| πρότυπη παράμετρος | κοινός άντεξε τη διάμετρο d1 | κοινός άντεξε τη διάμετρο d2 | ΦD | ΦN | Λ | LF1 | ΕΑΝ | S | LP | d3 | Μ | ροπή βιδών σκλήρυνσης (N.M) |
||
| ο μικρότερος | μέγιστος | ο μικρότερος | μέγιστος | |||||||||||
| GWTS-34x55.9 | 5 | 12 | 5 | 15 | 34 | 21.6 | 55.9 | 12.15 | 14.25 | 3.5 | 9.5 | Φ16 | Μ3 | 1.5 |
| GWTS-39x65.9 | 6 | 15 | 6 | 19 | 39 | 25 | 65.9 | 15.15 | 14.9 | 4.5 | 11.15 | Φ19 | M4 | 2.5 |
| GWTS-44x65.9 | 6 | 18 | 6 | 22 | 44 | 29.6 | 65.9 | 15.15 | 14.9 | 4.5 | 11.15 | Φ22.5 | M4 | 2.5 |
| GWTS-56x83.1 | 8 | 24 | 8 | 32 | 56 | 38 | 83.1 | 19.9 | 19.75 | 5.5 | 13.45 | Φ32.5 | M5 | 7 |
| GWTS-68x97.6 | 10 | 30 | 10 | 38 | 68 | 46 | 97.6 | 24 | 23.35 | 6.3 | 15.65 | Φ38.3 | M6 | 12 |
| GWTS-82x128.1 | 16 | 38 | 16 | 45 | 82 | 56 | 128.1 | 30.15 | 30 | 8 | 21.95 | Φ45 | M8 | 20 |
| πρότυπη παράμετρος | Εκτιμημένη ροπή (N.M) * |
επιτρεπόμενη εκκεντρικότητα (χιλ.) * |
επιτρεπόμενη γωνία εκτροπής (°) * |
επιτρεπόμενη αξονική απόκλιση (χιλ.) * |
μέγιστη ταχύτητα περιστροφή/λεπτό |
στατική torsional ακαμψία (N.M/rad) |
στιγμή της αδράνειας (Kg.M2) |
Υλικό του μανικιού άξονων | Υλικό του σράπνελ | επεξεργασία επιφάνειας | βάρος (ζ) |
| GWTS-34x55.9 | 3 | 0,02 | 1 | ±0.20 | 10000 | 2000 | 6.01x10-5 | Υψηλής αντοχής κράμα αργιλίου | U S 3 0 του S χάλυβας 4 ανοίξεων | Επεξεργασία υποβολής σε ανοδική οξείδωση | 78 |
| GWTS-39x65.9 | 6 | 0,02 | 1 | ±0.25 | 10000 | 4500 | 1.49x10-5 | 140 | |||
| GWTS-44x65.9 | 9 | 0,02 | 1 | ±0.30 | 10000 | 5200 | 2.25x10-5 | 184 | |||
| GWTS-56x83.1 | 25 | 0,02 | 1 | ±0.40 | 10000 | 11000 | 7.23x10-5 | 355 | |||
| GWTS-68x97.6 | 60 | 0,02 | 1 | ±0.45 | 10000 | 19000 | 2.02x10-4 | 620 | |||
| GWTS-82x128.1 | 100 | 0,02 | 1 | ±0.55 | 10000 | 22000 | 5.95x10-4 | 1200 |
