Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO-9001
Αριθμό μοντέλου: Z7
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 2
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-7working ημέρες
Όροι πληρωμής: L/C, D/A, T/T, D/P, Western Union, MoneyGram
Δυνατότητα προσφοράς: 1000 το μήνα
Αριθμό μοντέλου: |
Z7 συνέλευση κλειδώματος |
Υλικό: |
GCr15 φέρων χάλυβας |
Βάρος: |
0.2-22KG |
Εξωτερική διάμετρος: |
50-300 |
Πάχος (χιλ.): |
37-77 |
Άντεξε το μέγεθος: |
24-175 |
Ροπή (kNm: |
162-45000 |
Αριθμό μοντέλου: |
Z7 συνέλευση κλειδώματος |
Υλικό: |
GCr15 φέρων χάλυβας |
Βάρος: |
0.2-22KG |
Εξωτερική διάμετρος: |
50-300 |
Πάχος (χιλ.): |
37-77 |
Άντεξε το μέγεθος: |
24-175 |
Ροπή (kNm: |
162-45000 |

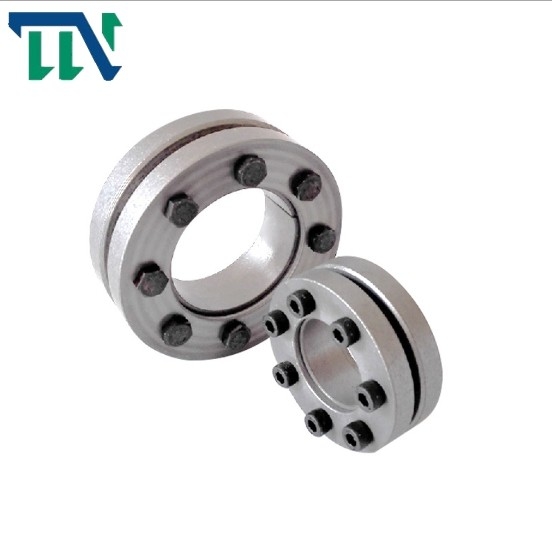

Z7 πλήμνη κλειδώματος άξονων μανικιών επέκτασης συνελεύσεων κλειδώματος συσκευών κλειδώματος
Χαρακτηριστικά γνωρίσματα προϊόντων
Η συνέλευση κλειδώματος ζ-σειρών που παράγεται από Changzhou την επιχείρηση μετάδοσης tianniu στηρίζεται στα επιτακτικά τεχνικά πρότυπα στην Ευρώπη, και έχει κάνει μερικές δημιουργικές βελτιώσεις στα προϊόντα επιστημονικά. Η επιχείρηση παράγει κυρίως το ευρώ, τα πρότυπα JB (ΜΒ), τα ΑΜΕΡΙΚΑΝΙΚΆ πρότυπα και τα διάφορα μεταβλητά προϊόντα σειράς συνελεύσεων κλειδώματος. Τα προϊόντα εξ:άγω στην Ευρωπαϊκή Ένωση, τις Ηνωμένες Πολιτείες, την Αυστραλία, τη Νοτιοανατολική Ασία, Χονγκ Κονγκ και την Ταϊβάν και άλλες χώρες και περιοχές. Αυτή τη στιγμή, η επιχείρηση καλύπτει έναν τομέα 1000 τετραγωνικών μέτρων και έχει τα διάφορα CNC εργαλεία μηχανών, τη μεγάλης ακρίβειας όργανο μέτρησης και τα ειδικά όργανα μέτρησης. Η επιχείρηση έχει αναπτύξει διαδοχικά και έχει παραγάγει περισσότερες από 30 τυποποιημένες σειρές και χιλιάδες προδιαγραφές των συνελεύσεων κλειδώματος. Είναι μεγάλης κλίμακας επαγγελματικός κατασκευαστής συνελεύσεων κλειδώματος στην Κίνα
Η συνέλευση κλειδώματος ζ-σειρών που παράγεται από Changzhou την επιχείρηση μετάδοσης tianniu είναι μια keyless δομή σύνδεσης. Στο πλαίσιο της δράσης της αξονικής δύναμης, τα εσωτερικά και εξωτερικά μανίκια συρρικνώνονται και επεκτείνονται πολύ με τον άξονα και την πλήμνη για να παραγάγουν αρκετή τριβή για να διαβιβάσουν τη ροπή και την αξονική δύναμη, ώστε να επιτύχουν το σκοπό της λειτουργίας μηχανισμών.
Χαρακτηριστικά γνωρίσματα: καλή κεντραρίσματος εκτέλεση της σύνδεσης Καμία θέρμανση δεν απαιτείται κατά τη διάρκεια της συνέλευσης Είναι κατάλληλο να αποσυντεθεί ή να ρυθμιστεί η σχετική θέση μεταξύ του άξονα και της πλήμνης Καμία συγκέντρωση πίεσης Ισχυρή ικανότητα ρουλεμάν. Χρήση: όταν η πλήμνη συνδέεται με τον άξονα, διαδραματίζει έναν σφιχτό ρόλο κλεισίματος μετά από να σφιγχτεί από τα μπουλόνια. Επειδή το προϊόν είναι μια κωνική επιφάνεια ή μια κωνική δομή, αλλάζει στην ακτινωτή δύναμη μέσω της αξονικής μετακίνησης δύναμης, με συνέπεια την τριβή και τη συνεδρίαση οι απαιτήσεις ροπής. Κατά την αποσύνθεση, χαλαρώστε όλα τα μπουλόνια. Δεν υπάρχει καμία ανάγκη να αφαιρεθούν τα μπουλόνια. Κατόπιν βιδώστε τα κατάλληλα μπουλόνια στην τρύπα αποσύνθεσης με ένα γαλλικό κλειδί Άλλεν και χαλαρώστε τα αποσυντεθειμένα μέρη.
Παράμετροι προϊόντων
|
θεμελιώδεις διαστάσεις |
εσωτερικό hexagon διευθυνμένο μπουλόνι |
Εκτιμημένο φορτίο |
ΜΑ
(Ν·μ) |
Γ
(κλ) |
ε (χιλ.) |
||||
| δ | Δ | Ι | Χ |
μεγέθη |
Φ1 (kN) | ΑΜ (kN·μ) | |||
| χιλ. | |||||||||
| 24 | 50 | 14 | 18 | M5×15 | 21 | 0,21 | 5 | 0,2 | 2 |
| 30 | 60 | 16 | 20 | M5×18 | 27 | 0,34 | 5 | 0,3 | 2 |
| 36 | 72 | 18 | 22 |
M6×20 |
38 | 0,57 | 12 | 0,4 | 2 |
| 44 | 80 | 20 | 24 | 44 | 0,78 | 12 | 0,6 | 2 | |
| 50 | 90 | 22 | 26 | M6×22 | 58 | 1.16 | 12 | 0,8 | 2 |
| 55 | 100 |
23 |
29 |
M6×25 |
67 | 1.52 | 12 | 1.1 | 3 |
| 62 | 110 | 80 | 2.00 | 12 | 1.3 | 3 | |||
| 68 | 115 | 91 | 2.5 | 12 | 1.4 | 3 | |||
| 75 | 138 |
25 |
31 |
M8×30 |
106 | 3.2 | 29 | 1.7 | 3 |
| 80 | 145 | 120 | 3.9 | 29 | 1.9 | 3 | |||
| 90 | 155 | 30 | 38 | 171 | 6.00 | 29 | 3.3 | 4 | |
| 100 | 170 | 34 | 43 | M8×35 | 200 | 7.5 | 29 | 4.7 | 4.5 |
| 110 | 185 | 39 | 49 |
M10×40 |
225 | 9 | 58 | 5.9 | 5 |
| 125 | 215 | 42 | 53 | 53 | 13 | 58 | 8.3 | 5.5 | |
| 140 | 230 | 46 | 58 | M12×45 | 352 | 17.6 | 100 | 10 | 7 |
| 155 | 263 | 50 | 62 | M12×50 | 454 | 25.0 | 100 | 15 | 7 |
| 165 | 290 |
56 |
68 |
M16×55 |
583 | 35.0 | 240 | 22 | 7 |
| 175 | 300 | 677 | 44.0 | 240 | 22 | 7 | |||
| 185 | 330 |
71 |
85 |
M16×65 |
857 | 60 | 240 | 37 | 8 |
| 195 | 350 | 1013 | 76 | 240 | 41 | 8 | |||
| 200 | 350 | 1084 | 84 | 240 | 41 | 8 | |||
| 220 | 370 | 88 | 103 | M16×75 | 1309 | 108 | 470 | 54 | 10 |
| 240 | 405 | 92 | 107 | M20×80 | 1533 | 138 | 470 | 67 | 10 |
| 260 | 430 | 103 | 119 | M20×85 | 1840 | 184 | 470 | 82 | 10 |
| 280 | 460 | 114 | 132 | M20×95 | 2227 | 245 | 470 | 102 | 12 |
| 300 | 485 |
122 |
140 |
M20×110 |
2442 | 293 | 470 | 118 | 12 |
| 320 | 520 | 2720 | 340 | 470 | 131 | 12 | |||
| 340 | 570 | 134 | 155 | 3308 | 430 | 470 | 186 | 12 | |
| 350 | 590 |
140 |
159 |
3572 | 500 | 470 | 204 | 12 | |
| 360 | 590 | 3793 | 550 | 470 | 204 | 12 | |||
