Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO-9001
Αριθμό μοντέλου: Z20
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 2
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-7working ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς: 1000 το μήνα
Αριθμό μοντέλου: |
Z20 συνέλευση κλειδώματος |
Υλικό: |
GCr15 φέρων χάλυβας |
Βάρος: |
0.37-9.2KG |
Εξωτερική διάμετρος: |
60260mm |
Πάχος (χιλ.): |
72197mm |
Άντεξε το μέγεθος: |
25160mm |
Ροπή (kNm: |
17-145 |
Αριθμό μοντέλου: |
Z20 συνέλευση κλειδώματος |
Υλικό: |
GCr15 φέρων χάλυβας |
Βάρος: |
0.37-9.2KG |
Εξωτερική διάμετρος: |
60260mm |
Πάχος (χιλ.): |
72197mm |
Άντεξε το μέγεθος: |
25160mm |
Ροπή (kNm: |
17-145 |

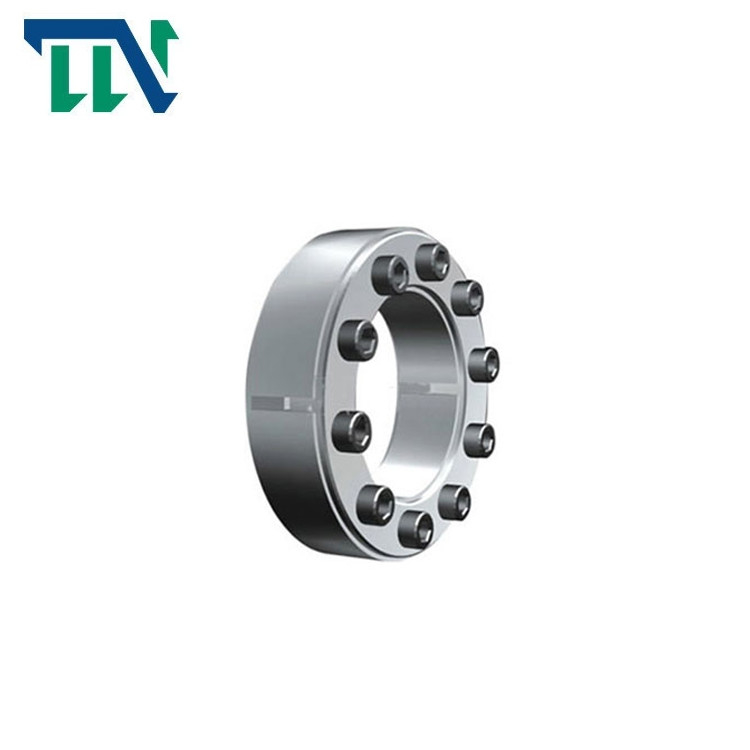

Συνέλευση κλειδαριών δύναμης συσκευών κλειδώματος Keyless Z20
Χαρακτηριστικά γνωρίσματα προϊόντων
Η συνέλευση κλειδώματος ζ-σειρών που παράγεται από Changzhou την επιχείρηση μετάδοσης tianniu είναι μια keyless δομή σύνδεσης. Στο πλαίσιο της δράσης της αξονικής δύναμης, τα εσωτερικά και εξωτερικά μανίκια συρρικνώνονται και επεκτείνονται πολύ με τον άξονα και την πλήμνη για να παραγάγουν αρκετή τριβή για να διαβιβάσουν τη ροπή και την αξονική δύναμη, ώστε να επιτύχουν το σκοπό της λειτουργίας μηχανισμών.
Χαρακτηριστικά γνωρίσματα: καλή κεντραρίσματος εκτέλεση της σύνδεσης Καμία θέρμανση δεν απαιτείται κατά τη διάρκεια της συνέλευσης Είναι κατάλληλο να αποσυντεθεί ή να ρυθμιστεί η σχετική θέση μεταξύ του άξονα και της πλήμνης Καμία συγκέντρωση πίεσης Ισχυρή ικανότητα ρουλεμάν. Χρήση: όταν η πλήμνη συνδέεται με τον άξονα, διαδραματίζει έναν σφιχτό ρόλο κλεισίματος μετά από να σφιγχτεί από τα μπουλόνια. Επειδή το προϊόν είναι μια κωνική επιφάνεια ή μια κωνική δομή, αλλάζει στην ακτινωτή δύναμη μέσω της αξονικής μετακίνησης δύναμης, με συνέπεια την τριβή και τη συνεδρίαση οι απαιτήσεις ροπής. Κατά την αποσύνθεση, χαλαρώστε όλα τα μπουλόνια. Δεν υπάρχει καμία ανάγκη να αφαιρεθούν τα μπουλόνια. Κατόπιν βιδώστε τα κατάλληλα μπουλόνια στην τρύπα αποσύνθεσης με ένα γαλλικό κλειδί Άλλεν και χαλαρώστε τα αποσυντεθειμένα μέρη
Παράμετροι προϊόντων
θεμελιώδεις διαστάσεις |
εσωτερικό hexagon διευθυνμένο μπουλόνι |
Εκτιμημένο φορτίο | Γ (κλ) | ||||||||
| δ | Δ | Δ1 | Λ1 | Λ | Λ2 |
μεγέθη |
Qty |
ΜΑ (Ν·μ) |
ΑΜ (kN·μ) | Φ1 (kN) | |
| χιλ. | |||||||||||
| 25 | 60 | 37.5 | 27.5 | 20 | 17 | M6×18 | 9 | 17 | 0,20 | 22 | 0,37 |
| 30 | 65 | 42.5 | 9 | 0,30 | 24 | 0,42 | |||||
| 35 | 72 | 47.5 | 12 | 0,50 | 35 | 0,48 | |||||
| 40 | 78 | 52.5 | 15 | 0,60 | 40 | 0,54 | |||||
| 45 | 92 | 60 | 33.5 | 24 | 20 | M8×22 | 12 | 41 | 1.0 | 55 | 0,92 |
| 50 | 98 | 65 | 12 | 1.2 | 60 | 1.0 | |||||
| 55 | 105 | 70 | 14 | 1.5 | 70 | 1.1 | |||||
| 60 | 110 | 75 | 14 | 1.7 | 72 | 1.2 | |||||
| 70 | 138 | 90 | 39.5 | 28 | 24 | M10×25 | 14 | 83 | 3 | 110 | 2.3 |
| 80 | 145 | 100 | 14 | 4 | 120 | 2.4 | |||||
| 90 | 160 | 110 | 16 | 5 | 130 | 2.8 | |||||
| 100 | 180 | 122.5 | 47 | 33 | 26 | M12×30 | 14 | 145 | 6.5 | 150 | 3.8 |
| 110 | 190 | 132.5 | 14 | 7 | 160 | 4.1 | |||||
| 120 | 205 | 142.5 | 16 | 9 | 190 | 4.7 | |||||
| 140 | 230 | 165 |
52 |
38 |
34 |
M12×35 | 22 | 14 | 240 | 7.4 | |
| 160 | 260 | 185 | 26 | 20 | 310 | 9.2 | |||||
