Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO9001
Αριθμό μοντέλου: RLK131
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 2
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-7working ημέρες
Δυνατότητα προσφοράς: 1000 το μήνα
Αριθμό μοντέλου: |
RLK131 συνέλευση κλειδώματος |
Υλικό: |
GCr15 φέρων χάλυβας |
Βάρος: |
0.4-9.5 |
Εξωτερική διάμετρος: |
47200mm |
Μέγεθος: |
M4 M6 M8 M10 |
Άντεξε το μέγεθος: |
20180mm |
Ροπή (kNm: |
33-420 |
Αριθμό μοντέλου: |
RLK131 συνέλευση κλειδώματος |
Υλικό: |
GCr15 φέρων χάλυβας |
Βάρος: |
0.4-9.5 |
Εξωτερική διάμετρος: |
47200mm |
Μέγεθος: |
M4 M6 M8 M10 |
Άντεξε το μέγεθος: |
20180mm |
Ροπή (kNm: |
33-420 |

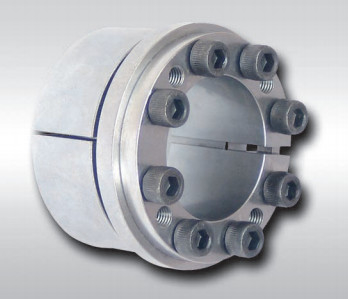

RLK131 locknut που αντέχει την τυποποιημένη συσκευή κλειδώματος άξονων
Χαρακτηριστικά γνωρίσματα προϊόντων
Η συνέλευση κλειδώματος χρησιμοποιείται ευρέως σε:
Μηχανήματα μεταλλείας, μεταλλουργικά μηχανήματα, συσκευάζοντας μηχανήματα, μηχανήματα καπνών, υφαντικά μηχανήματα, μηχανήματα εκτύπωσης, μηχανήματα σφυρηλάτησης, μηχανήματα εφαρμοσμένης μηχανικής, όλα τα είδη εργαλειομηχανών και ανταλλάξιμα μηχανήματα. Παραδείγματος χάριν: τροχαλία ζωνών, αλυσσοτροχός, εργαλείο, προωστήρας, μεγάλος και μικρός ανεμιστήρας, εξαεριστήρας ή άμεση σύνδεση με τον άξονα και την πλήμνη και άλλες συνδέσεις μετάδοσης
Πλεονέκτημα
1. Η χρήση της συνέλευσης κλειδώματος κάνει την κατασκευή και την εγκατάσταση των μερών οικοδεσποτών απλών. Η κατεργασία του άξονα και της τρύπας για την εγκατάσταση της συνέλευσης κλειδώματος δεν είναι όπως αυτήν της τακτοποίησης παρέμβασης
Τα δείγματα απαιτούν τις μεγάλης ακρίβειας ανοχές κατασκευής. Κατά τη διάρκεια της εγκατάστασης της συνέλευσης κλειδώματος, δεν υπάρχει καμία ανάγκη να θερμαθεί, να δροσιστεί ή να διατηρηθεί σταθερή ατμοσφαιρική πίεση ο εξοπλισμός, να πιέσει ακριβώς τα μπουλόνια
Σφίγξτε στην απαραίτητη ροπή. Η ρύθμιση είναι κατάλληλη, και η πλήμνη μπορεί να προσαρμοστεί βολικά στην απαραίτητη θέση στον άξονα. Η συνέλευση κλειδώματος μπορεί επίσης να χρησιμοποιηθεί για να συνδέσει τα μέρη με τη φτωχή ιδιότητα συγκόλλησης.
2locking η συνέλευση έχει τη μακριά ζωή υπηρεσιών και υψηλής αντοχής. Η συνέλευση κλειδώματος στηρίζεται στη μετάδοση τριβής, η οποία δεν έχει καμία keyway αποδυνάμωση ή σχετική μετακίνηση στα συνδεδεμένα μέρη, και δεν θα υπάρξει καμία ένδυση κατά τη λειτουργία.
3locking η συνέλευση θα χάσει τη λειτουργία σύνδεσής της όταν υπερφορτώνεται, το οποίο μπορεί να προστατεύσει τον εξοπλισμό από τη ζημία. 4locking η σύνδεση συνελεύσεων μπορεί να αντέξει τα πολλαπλάσια φορτία, και η δομή της μπορεί να γίνει σε ποικίλες μορφές. Σύμφωνα με το φορτίο εγκαταστάσεων, οι πολλαπλάσιες συνελεύσεις κλειδώματος μπορούν επίσης να χρησιμοποιηθούν σωρηδόν
| Πρότυπο | RLK130 συνέλευση κλειδώματος δύναμης | |
| Πίεση στον άξονα (N/mm2) | 174-309 | |
| Πίεση στην πλήμνη (N/mm2) | 112-184 | |
| Εκτιμημένο φορτίο (kN.m) | Δύναμη | 53-640 |
| Ροπή | 0.53-57.5 | |
| Εσωτερικό μέγεθος φυλών (χιλ.) | 20-180 | |
| Εξωτερικό μέγεθος φυλών (χιλ.) | 47-235 | |
| Πάχος (χιλ.) | 48-90 | |
| Βάρος (κλ) | 0.4-11 | |
Παράμετροι προϊόντων
|
θεμελιώδεις διαστάσεις |
εσωτερικό hexagon διευθυνμένο μπουλόνι |
Εκτιμημένο φορτίο |
Pf (N/mm2) |
ΜΑ
(Ν·μ) |
Γ
(κλ) |
||||||
| δ | Δ | λ | Λ | Λ1 |
μεγέθη |
Qty |
Φ1 (kN) | ΑΜ (kN·μ) | |||
| χιλ. | |||||||||||
| 19 |
47 |
17 |
20 |
27.5 |
M6×18 |
8 |
27 |
0,25 | 220 |
14 |
0,20 |
| 20 | 0,27 | 210 | 0,23 | ||||||||
| 22 | 0,30 | 195 | 0,24 | ||||||||
| 25 | 50 | 9 | 30 | 0,38 | 190 | 0,25 | |||||
| 28 |
55 |
10 |
33 |
0,47 | 185 | 0,29 | |||||
| 30 | 0,50 | 175 | 0,30 | ||||||||
| 35 | 60 | 12 | 40 | 0,70 | 180 | 0,32 | |||||
| 38 | 63 |
15 |
46 |
0,88 | 185 | 0,33 | |||||
| 40 | 65 | 0,92 | 180 | 0,34 | |||||||
| 42 | 72 |
20 |
24 |
33.5 |
M8×22 |
12 |
65 | 1.36 | 200 |
35 |
0,48 |
| 45 | 75 | 71 | 1.62 | 210 | 0,57 | ||||||
| 50 | 80 | 72 | 1.77 | 190 | 0,60 | ||||||
| 55 | 85 |
15 |
83 |
2.27 | 200 | 0,63 | |||||
| 60 | 90 | 2.47 | 180 | 0,69 | |||||||
| 65 | 95 | 16 | 93 | 3.04 | 190 | 0,73 | |||||
| 70 | 110 |
24 |
28 |
39 |
M10×25 |
15 |
130 | 1.60 | 210 |
70 |
1.26 |
| 75 | 115 | 131 | 4.90 | 195 | 1.33 | ||||||
| 80 | 120 | 132 | 5.20 | 180 | 140 | ||||||
| 85 | 125 | 16 | 147 | 6.30 | 195 | 1.49 | |||||
| 90 | 130 | 16 | 148 | 6.60 | 180 | 1.53 | |||||
| 95 | 135 | 18 | 167 | 7.90 | 195 | 1.62 | |||||
