Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO-9001
Αριθμό μοντέλου: RLK133
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 2
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-7working ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς: 1000 το μήνα
Αριθμό μοντέλου: |
RLK133 συνέλευση κλειδώματος |
Υλικό: |
GCr15 φέρων χάλυβας |
Βάρος: |
0.3-9.6 |
Εξωτερική διάμετρος: |
47260mm |
Μέγεθος: |
Μ 4 Μ 6 |
Άντεξε το μέγεθος: |
20200MM |
Ροπή (kNm: |
123-119 |
Αριθμό μοντέλου: |
RLK133 συνέλευση κλειδώματος |
Υλικό: |
GCr15 φέρων χάλυβας |
Βάρος: |
0.3-9.6 |
Εξωτερική διάμετρος: |
47260mm |
Μέγεθος: |
Μ 4 Μ 6 |
Άντεξε το μέγεθος: |
20200MM |
Ροπή (kNm: |
123-119 |

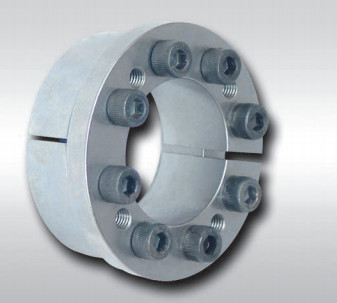

RLK133 locknut που αντέχει την τυποποιημένη συσκευή κλειδώματος άξονων
Χαρακτηριστικά γνωρίσματα προϊόντων
Το είδος αυτής της σύζευξης άξονων στερέωσης είναι ευαίσθητο και εν πάση περιπτώσει πρέπει να χρησιμοποιήσει τη σωστή μέθοδο και
σωστά εργαλεία. Στο στάδιο της αποθήκευσης, της μεταφοράς και της εγκατάστασης, τα μέρη των ρουλεμάν δεν πρέπει να είναι
χαλασμένος. Μερικά ρουλεμάν απαιτούν τη μεγαλύτερη πίεση, τόσο τα ειδικά εργαλεία απαιτούνται. Να είστε βέβαιος να αναφερθεί
οδηγίες κατασκευής αυτοκινήτων. Κατά εγκατάσταση των ρουλεμάν, την πρέπει να εγκατασταθούν καθαρός και καθαρός
περιβάλλον. Τα μικρά μόρια που εισάγουν τα ρουλεμάν θα κοντύνουν επίσης τη ζωή υπηρεσιών των ρουλεμάν. Είναι πολύ
σημαντικός να κρατήσει ένα καθαρό περιβάλλον κατά την αντικατάσταση των ρουλεμάν. Δεν επιτρέπεται για να χτυπήσει το ρουλεμάν
με ένα σφυρί, και δώστε προσοχή στο ρουλεμάν που δεν μειώνεται στο έδαφος (ή τον παρόμοιο ανάρμοστο χειρισμό).
Ενώπιον της εγκατάστασης, ο όρος του άξονα και το φέρον κάθισμα πρέπει επίσης να ελεγχθούν. Ακόμη και μικροσκοπική ένδυση
θα οδηγήσει στους φτωχούς κατάλληλους, με συνέπεια την πρόωρη αποτυχία του ρουλεμάν.
Κεντροθετεί τον άξονα στην πλήμνη
Υψηλές διαβιβάσιμες ροπές
Σύντομο αξονικό πλάτος
Για τις διαμέτρους άξονων μεταξύ 20 χιλ. και 200 χιλ.
Μέθοδος αποσύνθεσης
1. Μετά από να επιβεβαιώσει ότι δεν υπάρχει κανένα φορτίο, χαλαρώνει τα μπουλόνια αργά, αλλά δεν βιδώνει έξω όλα τα μπουλόνια.
2. Βιδώστε το αφαιρούμενο μπουλόνι στη βοηθητική περασμένη κλωστή τρύπα του μπροστινού πιέζοντας πιάτου, βιδώστε το μπουλόνι ενάντια στο ανώτερο πιέζοντας πιάτο έως ότου η συνέλευση κλειδώματος είναι χαλαρή, και έπειτα ήπια τη βρύση και τραβήξτε το μπουλόνι για να βγάλετε το συνδέοντας μανίκι επέκτασης
Παράμετροι προϊόντων
|
θεμελιώδεις διαστάσεις |
εσωτερικό hexagon διευθυνμένο μπουλόνι |
Εκτιμημένο φορτίο |
ΜΑ
(Ν·μ) |
Pf (N/mm2) |
Γ
(κλ) |
||||||||
| δ | Δ | L1 | L2 | L3 | L4 | D1 |
μεγέθη |
Qty |
FT (kN) | ΑΜ (kN·μ) | |||
| χιλ. | |||||||||||||
| 20 | 47 | 53 | 0,54 | 276 | 0,51 | ||||||||
| 22 | 47 | 53 | 0,6 | 253 | 0,53 | ||||||||
|
24 25 |
50 50 |
48 | 42 | 29 | 26 |
56 56 |
M6 | 7 | 54 |
0,65 0,68 |
14 |
230 222 |
0,55 0,62 |
| 28 | 55 | 61 | 0,76 | 198 | 0,65 | ||||||||
| 30 | 55 | 61 | 0,82 | 186 | 0,70 | ||||||||
| 32 | 60 | 66 | 1.31 | 261 | 0,80 | ||||||||
|
35 38 |
60 65 |
48 | 42 | 29 | 26 |
66 71 |
M6 | 11 | 82 |
1.44 1.56 |
14 |
240 220 |
0,81 0,90 |
| 40 | 65 | 71 | 1.64 | 209 | 1.33 | ||||||||
| 42 | 75 | 81 | 6 | 101 | 2.13 | 213 | 1.24 | ||||||
| 45 | 75 | 81 | 6 | 101 | 2.28 | 199 | 1.35 | ||||||
| 48 | 80 | 86 | 6 | 101 | 2.43 | 186 | 1.41 | ||||||
| 50 | 80 | 59 | 51 | 34.4 | 30 | 86 | M8 | 6 | 101 | 2.53 | 41 | 179 | 1.44 |
| 55 | 85 | 91 | 9 | 152 | 4.18 | 244 | 1.45 | ||||||
| 60 | 90 | 96 | 9 | 152 | 4.56 | 224 | 1.55 | ||||||
| 65 | 95 | 102 | 9 | 152 | 4.94 | 206 | 1.67 | ||||||
| 70 | 110 | 117 | 7 | 186 | 6.5 | 176 | 2.61 | ||||||
| 75 | 115 | 122 | 7 | 186 | 7.0 | 165 | 2.75 | ||||||
|
80 85 |
120 125 |
66 | 56 | 45 | 40 |
127 132 |
M10 |
7 8 |
186 213 |
7.4 9.0 |
83 |
153 165 |
2.89 3.04 |
| 90 | 130 | 137 | 8 | 213 | 9.6 | 157 | 3.18 | ||||||
| 95 | 135 | 142 | 10 | 267 | 12.6 | 185 | 3.33 | ||||||
| 100 | 145 | 152 | 7 | 270 | 13.3 | 153 | 4.62 | ||||||
|
110 120 |
155 165 |
77 | 65 | 52 | 46 |
163 173 |
M12 |
7 8 |
270 309 |
14.7 18.4 |
145 |
140 147 |
5.00 5.37 |
| 130 | 180 | 188 | 10 | 388 | 25.1 | 171 | 6.46 | ||||||
| 140 | 190 | 199 | 11 | 586 | 40.5 | 213 | 7.73 | ||||||
| 150 | 200 | 209 | 12 | 639 | 47.0 | 217 | 8.21 | ||||||
| 160 | 210 | 87.5 | 73.5 | 58.5 | 51 | 219 | M14 | 13 | 692 | 54.3 | 230 | 220 | 8.64 |
| 170 | 225 | 234 | 14 | 746 | 63.0 | 226 | 10.14 | ||||||
| 180 | 235 | 244 | 14 | 746 | 66.0 | 212 | 10.66 | ||||||
