Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO-9001
Αριθμό μοντέλου: RLK402
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 2
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-7working ημέρες
Δυνατότητα προσφοράς: 1000 το μήνα
Αριθμό μοντέλου: |
RLK402 συνέλευση κλειδώματος |
Υλικό: |
GCr15 φέρων χάλυβας |
Βάρος: |
0.42-34.3KG |
Εξωτερική διάμετρος: |
55326mm |
Πάχος (χιλ.): |
24140mm |
Άντεξε το μέγεθος: |
25260mm |
Ροπή (kNm: |
0.84-240 |
Αριθμό μοντέλου: |
RLK402 συνέλευση κλειδώματος |
Υλικό: |
GCr15 φέρων χάλυβας |
Βάρος: |
0.42-34.3KG |
Εξωτερική διάμετρος: |
55326mm |
Πάχος (χιλ.): |
24140mm |
Άντεξε το μέγεθος: |
25260mm |
Ροπή (kNm: |
0.84-240 |

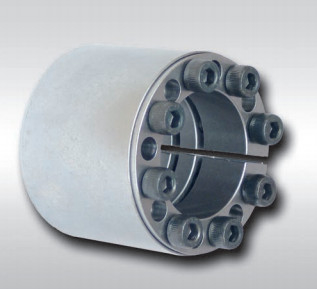

RLK402 locknut που αντέχει την τυποποιημένη συσκευή κλειδώματος άξονων
Εισαγωγή προϊόντων
οδηγίες για τη χρήση
1. Παρακαλώ διαβάστε αυτήν την οδηγία προσεκτικά πριν τη χρήση
2. Επιβεβαιώστε εάν το τρέχον προϊόν είναι σύμφωνο με το πρότυπο των διαμορφωμένων μηχανημάτων
3. Το μολυβδαίνιο ή το πυρίτιο που περιέχει τις πρόσθετες ουσίες δεν πρέπει να χρησιμοποιηθεί στα συστατικά τη συνέλευση
4. Το διευκρινισμένο επίπεδο απόδοσης αυτού του προϊόντος είναι 1,2 βαθμός που 9 μπουλόνια θα αντικατασταθούν από άλλα μπουλόνια
5. Αυτό το προϊόν δεν έχει καμία λειτουργία κεντρικού προσδιορισμού θέσης. Εάν χρειάζεστε αυτήν την λειτουργία, παρακαλώ την σχεδιάστε στην πλήμνη ροδών από μόνοι σας
6. Μην χτυπήστε βίαια κατά τη διάρκεια της εγκατάστασης της συνέλευσης κλειδώματος
7. Η ανοχή επιλογής του άξονα και της πλήμνης είναι H8/H8
Κεντροθετεί την πλήμνη στον άξονα. Διπλή αυλάκωση για την υψηλή κεντραρίσματος ακρίβεια
Μπορέστε να είστε συγκεντρωμένοι πολλαπλάσιοι χρόνοι
Υψηλότερη διαβιβάσιμη ροπή
Για τις βαρέων καθηκόντων εφαρμογές
Καμία αξονική μετατόπιση μεταξύ της πλήμνης και του άξονα κατά τη διάρκεια της διαδικασίας στερέωσης
Υψηλότερη ποιότητα κατεργασίας
Διαβιβάσιμη ροπή 50 500 NM μέχρι 1 701 000 NM
Για τις διαμέτρους άξονων μεταξύ 130 χιλ. και 600 χιλ.
Χαρακτηριστικά γνωρίσματα προϊόντων
| Πρότυπο | RLK402/Z12 συνέλευση κλειδώματος | |
| Πίεση στον άξονα (N/mm2) | 252-136 | |
| Πίεση στην πλήμνη (N/mm2) | 88-130 | |
| Εκτιμημένο φορτίο (kN.m) | Δύναμη | 55-2400 |
| Ροπή | 0.7-362.3 | |
| Εσωτερικό μέγεθος φυλών (χιλ.) | 25-300 | |
| Εξωτερικό μέγεθος φυλών (χιλ.) | 50-375 | |
| Πάχος (χιλ.) | 51-197 | |
| Βάρος (κλ) |
0.5-49.7 |
|
Παράμετροι προϊόντων
|
θεμελιώδεις διαστάσεις |
εσωτερικό hexagon διευθυνμένο μπουλόνι |
Εκτιμημένο φορτίο |
Pf (N/mm2) |
ΜΑ
(Ν·μ) |
Γ
(κλ) |
||||||
| δ | Δ | Ι | Λ | Λ1 |
μεγέθη |
Qty |
FT (kN) | ΑΜ (kN·μ) | |||
| χιλ. | |||||||||||
| 25 | 0,84 | 297 | 0,42 | ||||||||
| 28 | 55 | 32 | 40 | 46 | M6 | 6 | 67 | 0,94 | 265 | 17 | 0,44 |
| 30 | 1.00 | 248 | 0,47 | ||||||||
| 35 | 60 | 60 | M6 | 74 | 1.30 | 165 | 17 | 1.0 | |||
| 40 | 75 | 44 | 54 | 62 | M8 | 7 | 145 | 2.90 | 282 | 41 | 1.0 |
| 45 | 75 | 62 | M8 | 145 | 3.26 | 251 | 41 | 1.2 | |||
| 50 | 80 | 8 | 165 | 4.15 | 200 | 1.4 | |||||
|
55 60 |
85 90 |
56 | 64 | 72 | M8 |
9 10 |
186 207 |
5.15 6.20 |
205 202 |
41 |
1.6 1.7 |
| 65 | 95 | 10 | 207 | 6.75 | 187 | 1.9 | |||||
| 70 | 110 | 10 | 329 | 11.5 | 223 | 3.1 | |||||
| 80 | 120 | 70 | 78 | 88 | M10 | 11 | 362 | 14.5 | 215 | 83 | 3.5 |
| 90 | 130 | 12 | 390 | 17.8 | 208 | 3.8 | |||||
| 100 | 145 | 14 | 527 | 26.3 | 200 | 6.1 | |||||
| 110 | 155 | 90 | 100 | 112 | M12 | 17 | 575 | 31.8 | 198 | 145 | 6.2 |
| 120 | 165 | 18 | 670 | 40.4 | 212 | 7.2 | |||||
| 130 | 180 | 16 | 759.0 | 49 | 180 | 11.1 | |||||
|
140 150 |
190 200 |
104 | 116 | 130 | M14 |
18 19 |
842.8 896.8 |
59 67 |
186 185 |
230 |
11.8 12.6 |
| 160 | 210 | 20 | 950.0 | 76 | 183 | 13.4 | |||||
| 170 | 225 | 19 | 1223.5 | 104 | 172 | 19.6 | |||||
| 180 | 235 | 20 | 1288.8 | 116 | 172 | 20.6 | |||||
| 190 | 250 | 21 | 1363.0 | 129 | 172 | 23.8 | |||||
| 200 | 260 | 134 | 146 | 162 | M16 | 22 | 1427.5 | 143 | 172 | 355 | 24.9 |
| 220 | 285 | 24 | 1581.8 | 174 | 172 | 29.6 | |||||
| 240 | 305 | 26 | 1725.0 | 207 | 172 | 31.9 | |||||
| 260 | 325 | 28 | 1846.0 | 240 | 170 | 34.3 | |||||
