Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO-9001
Αριθμό μοντέλου: TLK250 σειρά
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 2
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-7working ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς: 1000 το μήνα
Αριθμό μοντέλου: |
TLK250 συνέλευση κλειδώματος |
Υλικό: |
GCr15 φέρων χάλυβας |
Άντεξε το μέγεθος: |
1450mm |
Βάρος: |
0.04-0.42 |
Εξωτερική διάμετρος: |
2562mm |
ΜΕΓΕΘΟΣ: |
M20 |
Ροπή (kNm: |
38-520 |
Αριθμό μοντέλου: |
TLK250 συνέλευση κλειδώματος |
Υλικό: |
GCr15 φέρων χάλυβας |
Άντεξε το μέγεθος: |
1450mm |
Βάρος: |
0.04-0.42 |
Εξωτερική διάμετρος: |
2562mm |
ΜΕΓΕΘΟΣ: |
M20 |
Ροπή (kNm: |
38-520 |

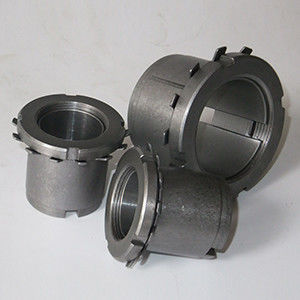

TLK250 συνέλευση κλειδώματος Self-Centering
TLK250 locknut σειράς που αντέχει την τυποποιημένη συσκευή κλειδώματος άξονων
Εισαγωγή προϊόντων
Το 1987, Tianniu άρχισε να πραγματοποιεί την περιεκτικές έρευνα και την ανάπτυξη της διάφορης επέκτασης
μανίκια αυτών των προτύπων. Και προαγμένος στο κλωστοϋφαντουργικό προϊόν, συσκευασία, τρόφιμα, ελαφριά βιομηχανία, μεταλλουργία,
κατασκευή χάρτου, εκτύπωση, εργαλειομηχανές, επεξεργαμένος στη μηχανή κέντρα, εργαλειομηχανές σφυρηλατημένων κομματιών, και μεταλλουργικός
τα μηχανήματα και τα γενικά μηχανήματα και άλλα μηχανήματα, πήραν μια καλή φήμη, και προήγαγαν
προϊόντα βιομηχανίας μηχανημάτων. ικανότητα βελτιωμένη. Και σύμφωνα με τις ειδικές ανάγκες των χρηστών,
η ανάπτυξη του μεταβλητού μανικιού ενώσεων επέκτασης.
Με την ανάπτυξη της νέας ενέργειας, η παραγωγή αιολικής ενέργειας προωθείται ευρέως στην Κίνα και έχει γίνει αναδυόμενη βιομηχανία. Σαν σημαντικό μέρος του ανεμιστήρα, το μανίκι επέκτασης ευρέως αντιστοιχείται στο μειωτή ταχύτητας και το μειωτή παρεκκλίσεων του ανεμιστήρα
Πλεονέκτημα
1. Η χρήση της συνέλευσης κλειδώματος κάνει την κατασκευή και την εγκατάσταση των μερών οικοδεσποτών απλών. Η κατεργασία του άξονα και της τρύπας για την εγκατάσταση της συνέλευσης κλειδώματος δεν είναι όπως αυτήν της τακτοποίησης παρέμβασης
Τα δείγματα απαιτούν τις μεγάλης ακρίβειας ανοχές κατασκευής. Κατά τη διάρκεια της εγκατάστασης της συνέλευσης κλειδώματος, δεν υπάρχει καμία ανάγκη να θερμαθεί, να δροσιστεί ή να διατηρηθεί σταθερή ατμοσφαιρική πίεση ο εξοπλισμός, να πιέσει ακριβώς τα μπουλόνια
Σφίγξτε στην απαραίτητη ροπή. Η ρύθμιση είναι κατάλληλη, και η πλήμνη μπορεί να προσαρμοστεί βολικά στην απαραίτητη θέση στον άξονα. Η συνέλευση κλειδώματος μπορεί επίσης να χρησιμοποιηθεί για να συνδέσει τα μέρη με τη φτωχή ιδιότητα συγκόλλησης.
2locking η συνέλευση έχει τη μακριά ζωή υπηρεσιών και υψηλής αντοχής. Η συνέλευση κλειδώματος στηρίζεται στη μετάδοση τριβής, η οποία δεν έχει καμία keyway αποδυνάμωση ή σχετική μετακίνηση στα συνδεδεμένα μέρη, και δεν θα υπάρξει καμία ένδυση κατά τη λειτουργία.
3locking η συνέλευση θα χάσει τη λειτουργία σύνδεσής της όταν υπερφορτώνεται, το οποίο μπορεί να προστατεύσει τον εξοπλισμό από τη ζημία. 4locking η σύνδεση συνελεύσεων μπορεί να αντέξει τα πολλαπλάσια φορτία, και η δομή της μπορεί να γίνει σε ποικίλες μορφές. Σύμφωνα με το φορτίο εγκαταστάσεων, οι πολλαπλάσιες συνελεύσεις κλειδώματος μπορούν επίσης να χρησιμοποιηθούν σωρηδόν
Χαρακτηριστικά γνωρίσματα προϊόντων
| Πρότυπο | RLK603 συνέλευση κλειδώματος | |
| Εκτιμημένο φορτίο (kN.m) | Δύναμη | 5-3500 |
| Ροπή | 0.025-517 | |
| Εσωτερικό μέγεθος φυλών (χιλ.) | 14-360 | |
| Εξωτερικό μέγεθος φυλών (χιλ.) | 38-590 | |
| Πάχος (χιλ.) | 15-175 | |
| Βάρος (κλ) | 0.1-186 | |
Παράμετροι προϊόντων
|
基 本 尺 寸 θεμελιώδεις διαστάσεις |
螺 母 καρύδι |
额 定 负 荷 Εκτιμημένο φορτίο |
Pf (N/mm2) |
Γ
(κλ) |
||||||
| δ | Δ | Ε | Χ | Β |
规 格 μεγέθη |
ΜΑ Ν·μ |
FT (kN) | ΑΜ (Ν·μ) | ||
| χιλ. | ||||||||||
| 14 | 25 | M20×1 | 5.10 | 38 | 200 | 0,04 | ||||
| 15 | 25 | M20×1 | 5.50 | 41 | 185 | 0,05 | ||||
| 16 | 25 | 32 | 16.5 | 6.5 | M20×1 | 95 | 5.45 | 43 | 174 | 0,06 |
| 17 | 26 | M20×1 | 5.50 | 47 | 164 | 0,07 | ||||
| 18 | 26 | M22×1 | 5.40 | 49 | 155 | 0,08 | ||||
| 18 | 30 | 58 | 185 | 0,09 | ||||||
| 19 | 30 | 38 | 18 | 6.5 | M25×1.5 | 160 | 6.60 | 62 | 176 | 0,10 |
| 20 | 30 | 66 | 167 | 0,11 | ||||||
| 22 | 32 | 73 | 152 | 0,12 | ||||||
| 24 | 35 | M30×1.5 | 8.75 | 105 | 185 | 0,13 | ||||
| 25 | 35 | 45 | 18 | 6.5 | M30×1.5 | 220 | 8.80 | 110 | 178 | 0,14 |
| 28 | 36 | M32×1.5 | 8.55 | 120 | 159 | 0,15 | ||||
| 28 | 40 | 7 | M32×1.5 | 149 | 188 | 0,17 | ||||
| 30 | 40 | 52 | 19.5 | 8 | M35×1.5 | 340 | 10.60 | 160 | 164 | 0,18 |
| 32 | 42 | 8 | M35×1.5 | 170 | 154 | 0,19 | ||||
| 35 | 45 | M40×1.5 | 230 | 153 | 0,21 | |||||
| 36 | 45 | 58 | 21.5 | 8 | M40×1.5 | 480 | 13.10 | 240 | 149 | 0,23 |
| 38 | 48 | M42×1.5 | 250 | 141 | 0,24 | |||||
| 38 | 50 | M42×1.5 | 250 | 141 | 0,25 | |||||
| 40 | 50 | 24.5 | M42×1.5 | 15.50 | 310 | 124 | 0,28 | |||
| 40 | 52 | 65 | 25.5 | 10 | M45×1.5 | 680 | 15.50 | 310 | 120 | 0,30 |
| 42 | 55 | 25.5 | M48×1.5 | 15.20 | 320 | 114 | 0,31 | |||
|
45 45 |
55 57 |
70 | 25.5 | 10 | M50×1.5 | 870 | 17.70 | 400 | 122 |
0,35 0,36 |
| 48 | 60 | 500 | 135 | 0,38 | ||||||
| 50 | 60 | 75 | 25.5 | 10 | M55×2 | 970 | 20.80 | 520 | 130 | 0,40 |
| 50 | 62 | 520 | 130 | 0,42 | ||||||
