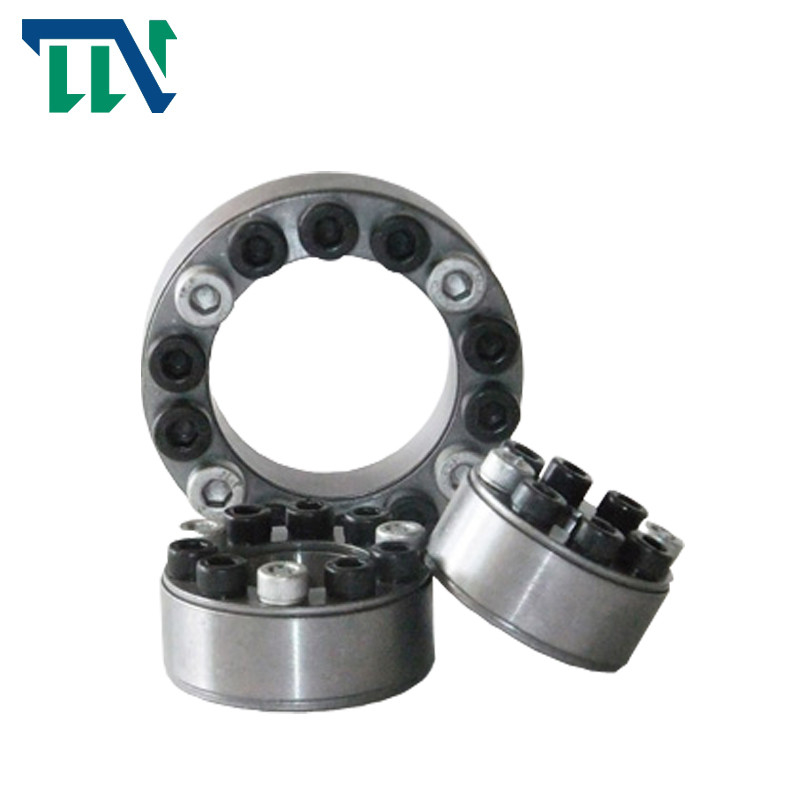

TLK200 Self-Centering στερέωση Keyless συνελεύσεων συσκευών κλειδώματος
TLK200 locknut σειράς που αντέχει την τυποποιημένη συσκευή κλειδώματος άξονων
Εισαγωγή προϊόντων
Η συνέλευση κλειδώματος είναι ένα προηγμένο βασικό συστατικό που χρησιμοποιείται ευρέως στη μηχανική σύνδεση κάτω από το βαρύ φορτίο στον κόσμο. Στη σύνδεση της ρόδας και του άξονα, είναι μια keyless συσκευή σύνδεσης που πραγματοποιεί τη μετάδοση φορτίων με τη σκλήρυνση των υψηλής αντοχής μπουλονιών για να καταστήσει την πίεση και την τριβή παραχθείσες μεταξύ των επιφανειών συγκράτησης.
Κατάλληλος για τις υψηλές περιπτώσεις φορτίων
Ιδιαίτερα κατάλληλος για την εναλλασσόμενη ροπή
Χαρακτηριστικές εφαρμογές: σφόνδυλος, τύμπανο ζωνών
Σύστημα ροπής
Εγκατάσταση
Εγκαταστήστε 1 μανίκι 1xt επέκτασης
Εγκαταστήστε 2 μανίκια 1.9xt επέκτασης
Εγκαταστήστε 3 μανίκια 2.7xt επέκτασης
Εγκαταστήστε 4 μανίκια 3.6xt επέκτασης
Η επιλογή της συνέλευσης κλειδώματος πρέπει να καλύψει τις ακόλουθες απαιτήσεις:
Α. ροπή μετάδοσης: ΑΜ ≥ Μ
Β. συμπεριφορά της αξονικής δύναμης: πόδια ≥ FX
Γ. δύναμη μετάδοσης: πόδια ≥ f2x + (MD/2x10-3) 2
Δ. συμπεριφορά της ακτινωτής δύναμης: PT ≥ FR/d1x103, όπου:
Ροπή Μ ¯ που διαβιβάζεται, kn · μ
Αξονική δύναμη ¯ FX που αντέχεται, kn
Ακτινωτή δύναμη FT ¯ που αντέχεται, kn
Εκτιμημένη ροπή της συνέλευσης κλειδώματος ΑΜ ¯, kn · μ
Εκτιμημένη αξονική δύναμη της συνέλευσης κλειδώματος FT ¯ KN
d. |εσωτερική διάμετρος και εσωτερικό πλάτος δαχτυλιδιών της συνέλευσης κλειδώματος, χιλ.
Πίεση στην κοινή επιφάνεια μεταξύ της συνέλευσης κλειδώματος PT ¯ και του άξονα, Ν/mm2
Χαρακτηριστικά γνωρίσματα προϊόντων
| Πρότυπο | RLK603 συνέλευση κλειδώματος | |
| Εκτιμημένο φορτίο (kN.m) | Δύναμη | 5-3500 |
| Ροπή | 0.025-517 | |
| Εσωτερικό μέγεθος φυλών (χιλ.) | 14-360 | |
| Εξωτερικό μέγεθος φυλών (χιλ.) | 38-590 | |
| Πάχος (χιλ.) | 15-175 | |
| Βάρος (κλ) | 0.1-186 | |
Παράμετροι προϊόντων
|
基 本 尺 寸 |
当 Pf=100N/mm2 时的额定负荷 |
重 量 Γ (κλ) |
||||
| δ | Δ | Λ | λ | Φ1 (KN) | ΑΜ (KN·μ) | |
| χιλ. | ||||||
| 10 | 13 |
4.5 |
3.7 |
1.4 | 7.0 | 0,01 |
| 12 | 15 | 1.6 | 9.8 | 0,01 | ||
| 13 | 16 | 1.8 | 11 | 0,01 | ||
| 14 | 18 |
6.3 |
5.3 |
2.8 | 19 | 0,01 |
| 15 | 19 | 3.0 | 22 | 0,01 | ||
| 16 | 20 | 3.2 | 25 | 0,01 | ||
| 17 | 21 | 3.4 | 28 | 0,01 | ||
| 18 | 22 | 3.6 | 32 | 0,01 | ||
| 19 | 24 | 3.8 | 35 | 0,01 | ||
| 20 | 25 | 4.0 | 40 | 0,01 | ||
| 22 | 26 | 4.5 | 50 | 0,01 | ||
| 24 | 28 | 4.8 | 56 | 0,01 | ||
| 25 | 30 | 5.0 | 60 | 0,01 | ||
| 28 | 32 | 5.6 | 80 | 0,01 | ||
| 30 | 35 | 6.0 | 90 | 0,01 | ||
| 32 | 36 | 6.4 | 100 | 0,01 | ||
| 35 | 40 |
7.0 |
6.0 |
8
.2 |
150 | 0,02 |
| 36 | 42 | 8.4 | 160 | 0,02 | ||
| 38 | 44 | 8.6 | 166 | 0,02 | ||
| 40 | 45 |
8.0 |
6.6 |
9.9 | 200 | 0,02 |
| 42 | 48 | 10.4 | 220 | 0,03 | ||
| 45 | 52 | 10 | 8.6 | 14.6 | 330 | 0,04 |
|
基 本 尺 寸 |
当 Pf=100N/mm2 时的额定负荷 |
重 量 Γ (κλ) |
||||
| δ | Δ | Λ | λ | Φ1 (KN) | ΑΜ (KN·μ) | |
| χιλ. | ||||||
| 48 | 55 |
10 |
8.6 |
15.6 | 370 | 0,05 |
| 50 | 57 | 16.2 | 400 | 0,05 | ||
| 55 | 62 | 17.8 | 490 | 0,05 | ||
| 56 | 64 |
12 |
10.4 |
22.0 | 610 | 0,06 |
| 60 | 68 | 23.5 | 700 | 0,07 | ||
| 63 | 71 | 24.8 | 780 | 0,08 | ||
| 65 | 73 | 25.6 | 830 | 0,09 | ||
| 70 | 79 |
14 |
12.2 |
32.0 | 1120 | 0,11 |
| 75 | 84 | 34.4 | 1290 | 0,12 | ||
| 80 | 91 |
17 |
15 |
45.0 | 1810 | 0,19 |
| 85 | 96 | 48 | 2040 | 0,20 | ||
| 90 | 101 | 51 | 2290 | 0,22 | ||
| 95 | 106 | 54 | 2550 | 0,23 | ||
| 100 | 114 |
21 |
18.7 |
70 | 3500 | 0,38 |
| 105 | 119 | 73.2 | 3820 | 0,40 | ||
| 110 | 124 | 77 | 4250 | 0,41 | ||
| 120 | 134 | 84 | 5050 | 0,45 | ||
| 125 | 139 | 92 | 5750 | 0,62 | ||
| 130 | 148 | 28 | 25.3 | 124 | 8050 | 0,85 |
|
基 本 尺 寸 |
当 Pf=100N/mm2 时的额定负荷 |
重 量 Γ (κλ) |
||||
| δ | Δ | Λ | λ | Φ1 (KN) | ΑΜ (KN·μ) | |
| χιλ. | ||||||
| 140 | 158 |
28 |
25.3 |
134 | 9350 | 0,91 |
| 150 | 168 | 143 | 10700 | 0,97 | ||
| 160 | 178 | 152.5 | 12200 | 1.02 | ||
| 170 | 191 |
33 |
30 |
192 | 16300 | 1.50 |
| 180 | 201 | 204 | 18300 | 1.58 | ||
| 190 | 211 | 214 | 20400 | 1.68 | ||
| 200 | 224 |
38 |
34.8 |
262 | 26200 | 2.32 |
| 210 | 234 | 275 | 28900 | 2.45 | ||
| 220 | 244 | 288 | 37700 | 2.49 | ||
| 240 | 267 | 42 | 39.5 | 358 | 43000 | 3.52 |
| 250 | 280 |
48 |
44 |
415 | 52000 | 4.68 |
| 260 | 290 | 435 | 56500 | 4.82 | ||
| 280 | 313 |
53 |
49 |
520 | 72500 | 6.27 |
| 300 | 333 | 555 | 83000 | 6.47 | ||
| 320 | 360 |
65 |
59 |
710 | 114000 | 10.90 |
| 340 | 380 | 755 | 128500 | 11.50 | ||
| 360 | 400 | 800 | 144000 | 12.20 | ||
| 380 | 420 | 845 | 160500 | 12.80 | ||
| 400 | 440 | 890 | 178000 | 13.50 | ||
| 420 | 460 | 935 | 196000 | 14.1 | ||
| 450 | 490 | 998 | 224500 | 15.2 | ||
| 480 | 520 | 1070 | 256000 | 16.00 | ||
| 500 | 540 | 1110 | 278000 | 16.50 | ||
