Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO-9001
Αριθμό μοντέλου: TLK451 σειρά
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 2
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-7working ημέρες
Δυνατότητα προσφοράς: 1000 το μήνα
Αριθμό μοντέλου: |
TLK451 συνέλευση κλειδώματος |
Υλικό: |
GCr15 φέρων χάλυβας |
Άντεξε το μέγεθος: |
70600mm |
Βάρος: |
2.3-108 |
Εξωτερική διάμετρος: |
110695mm |
Πάχος (χιλ.): |
24140mm |
Ροπή (kNm: |
204-4130 |
Αριθμό μοντέλου: |
TLK451 συνέλευση κλειδώματος |
Υλικό: |
GCr15 φέρων χάλυβας |
Άντεξε το μέγεθος: |
70600mm |
Βάρος: |
2.3-108 |
Εξωτερική διάμετρος: |
110695mm |
Πάχος (χιλ.): |
24140mm |
Ροπή (kNm: |
204-4130 |

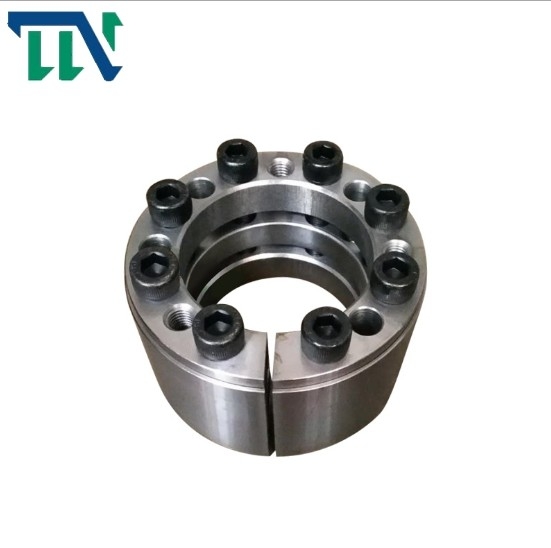

TLK451 Self-Centering στερέωση σύνδεσης άξονας-πλημνών συνελεύσεων κλειδώματος για μηχανικό
TLK451 locknut σειράς που αντέχει την τυποποιημένη συσκευή κλειδώματος άξονων
Εισαγωγή προϊόντων
Το Tlk451 αντιστοιχεί στη συνέλευση κλειδώματος σειράς Z12 που παράγεται από Tianniu το εργοστάσιο
Παράγουμε την υψηλή ποιότητα lockingassembly με την υψηλές απόδοση και τη διάρκεια δαπανών.
Η συνέλευση κλειδώματος μπορεί να λειτουργήσει στη σειρά θερμοκρασίας -30ºC σε 200ºC,
και μπορεί να αποτελεσθεί από τα διάφορα υλικά σύμφωνα με τα διαφορετικά εργασιακά περιβάλλοντα και τα μέσα.
Η συνέλευση κλειδώματος ζ-σειρών που παράγεται από Changzhou την επιχείρηση μετάδοσης tianniu είναι μια keyless δομή σύνδεσης. Στο πλαίσιο της δράσης της αξονικής δύναμης, τα εσωτερικά και εξωτερικά μανίκια συρρικνώνονται και επεκτείνονται πολύ με τον άξονα και την πλήμνη για να παραγάγουν αρκετή τριβή για να διαβιβάσουν τη ροπή και την αξονική δύναμη, ώστε να επιτύχουν το σκοπό της λειτουργίας μηχανισμών.
Χαρακτηριστικά γνωρίσματα: καλή κεντραρίσματος εκτέλεση της σύνδεσης Καμία θέρμανση δεν απαιτείται κατά τη διάρκεια της συνέλευσης Είναι κατάλληλο να αποσυντεθεί ή να ρυθμιστεί η σχετική θέση μεταξύ του άξονα και της πλήμνης Καμία συγκέντρωση πίεσης Ισχυρή ικανότητα ρουλεμάν. Χρήση: όταν η πλήμνη συνδέεται με τον άξονα, διαδραματίζει έναν σφιχτό ρόλο κλεισίματος μετά από να σφιγχτεί από τα μπουλόνια. Επειδή το προϊόν είναι μια κωνική επιφάνεια ή μια κωνική δομή, αλλάζει στην ακτινωτή δύναμη μέσω της αξονικής μετακίνησης δύναμης, με συνέπεια την τριβή και τη συνεδρίαση οι απαιτήσεις ροπής. Κατά την αποσύνθεση, χαλαρώστε όλα τα μπουλόνια. Δεν υπάρχει καμία ανάγκη να αφαιρεθούν τα μπουλόνια. Κατόπιν βιδώστε τα κατάλληλα μπουλόνια στην τρύπα αποσύνθεσης με ένα γαλλικό κλειδί Άλλεν και χαλαρώστε τα αποσυντεθειμένα μέρη.
Τα προϊόντα χρησιμοποιούνται ευρέως σε: μηχανήματα εφαρμοσμένης μηχανικής, υφαντικά μηχανήματα, μηχανήματα μεταλλείας, μεταλλουργικά μηχανήματα, μηχανήματα εκτύπωσης, μηχανήματα καπνών, συσκευάζοντας μηχανήματα, μηχανήματα σφυρηλάτησης, κυλώντας μηχανή χάλυβα, όλα τα είδη εργαλειομηχανών (επεξεργαμένος στη μηχανή κέντρο, CNC εργαλειομηχανές που συνδέονται με τη σερβο μηχανή και να περπατήσει τη μηχανή) και μηχανική σύνδεση μετάδοσης
Χαρακτηριστικά γνωρίσματα προϊόντων
| Πρότυπο | RLK603 συνέλευση κλειδώματος | |
| Εκτιμημένο φορτίο (kN.m) | Δύναμη | 5-3500 |
| Ροπή | 0.025-517 | |
| Εσωτερικό μέγεθος φυλών (χιλ.) | 14-360 | |
| Εξωτερικό μέγεθος φυλών (χιλ.) | 38-590 | |
| Πάχος (χιλ.) | 15-175 | |
| Βάρος (κλ) | 0.1-186 | |
Παράμετροι προϊόντων
|
基 本 尺 寸 θεμελιώδεις διαστάσεις |
内六角螺钉 εσωτερικό hexagon διευθυνμένο μπουλόνι |
额 定 负 荷 Εκτιμημένο φορτίο |
Pf (N/mm2) |
ΜΑ
(Ν·μ) |
Γ
(κλ) |
||||||
| δ | Δ | Ι | Λ | Λ1 |
规 格 μεγέθη |
数 量 Qty |
FT (kN) | ΑΜ (kN·μ) | |||
| χιλ. | |||||||||||
| 70 | 110 | 8 | 204 | 7.15 | 194 | 2.3 | |||||
| 80 | 120 | 50 | 60 | 70 | M10 | 10 | 250 | 10.25 | 212 | 83 | 2.5 |
| 90 | 130 | 11 | 280 | 12.6 | 207 | 2.7 | |||||
| 100 | 145 | 10 | 372 | 18.6 | 205 | 4.1 | |||||
| 110 | 155 | 60 | 70 | 82 | 10 | 372 | 20.5 | 187 | 4.4 | ||
| 120 | 165 | 11 | 408 | 24.5 | 188 | 4.8 | |||||
| 130 | 180 | M12 | 14 | 520 | 33.8 | 197 | 145 | 6.3 | |||
|
140 150 |
190 200 |
65 | 79 | 91 |
15 15 |
557 557 |
39.0 41.8 |
196 183 |
6.6 7.8 |
||
| 160 | 210 | 16 | 593 | 47.5 | 183 | 9.4 | |||||
| 170 | 225 | 78 | 92 | 106 | 15 | 764 | 65.0 | 193 | 10.7 | ||
| 180 | 235 | M14 | 765 | 69.0 | 182 | 230 | 11.3 | ||||
| 190 | 250 | 88 | 102 | 116 | 16 | 815 | 77.5 | 163 | 14.6 | ||
| 200 | 260 | 20 | 1020 | 102 | 194 | 15.3 | |||||
| 220 | 285 | 15 | 1060 | 117 | 174 | 20.2 | |||||
| 240 | 305 | 20 | 1410 | 170 | 212 | 21.8 | |||||
| 260 | 325 | 96 | 110 | 130 | M16 | 21 | 1480 | 193 | 205 | 355 | 23.4 |
| 280 | 355 | 21 | 1650 | 232 | 213 | 30.0 | |||||
| 300 | 375 | 21 | 1650 | 249 | 198 | 31.2 | |||||
| 320 | 405 | 124 | 136 | 156 | M20 | 20 | 2210 | 354 | 191 | 690 | 48.0 |
| 340 | 425 | 2210 | 376 | 180 | 51.0 | ||||||
| 360 | 455 | 20 | 2750 | 496 | 185 | 69.0 | |||||
| 380 | 475 | 20 | 2750 | 524 | 175 | 73.0 | |||||
| 400 | 495 | 22 | 3010 | 602 | 183 | 76.0 | |||||
| 420 | 515 | 24 | 3300 | 694 | 190 | 80.0 | |||||
| 440 | 535 | 24 | 3300 | 728 | 166 | 81.0 | |||||
| 460 | 555 | 24 | 3300 | 760 | 159 | 85.0 | |||||
| 480 | 575 | 140 | 155 | 177 | M22 | 25 | 3440 | 830 | 159 | 930 | 88.0 |
| 500 | 595 | 25 | 3440 | 861 | 153 | 91.0 | |||||
| 520 | 615 | 28 | 3850 | 1003 | 164 | 95.0 | |||||
| 540 | 635 | 28 | 3850 | 1042 | 158 | 98.0 | |||||
| 560 | 655 | 30 | 4130 | 1157 | 163 | 101.0 | |||||
| 580 | 675 | 30 | 4130 | 1199 | 158 | 104.0 | |||||
| 600 | 695 | 30 | 4130 | 1240 | 153 | 108.0 | |||||
