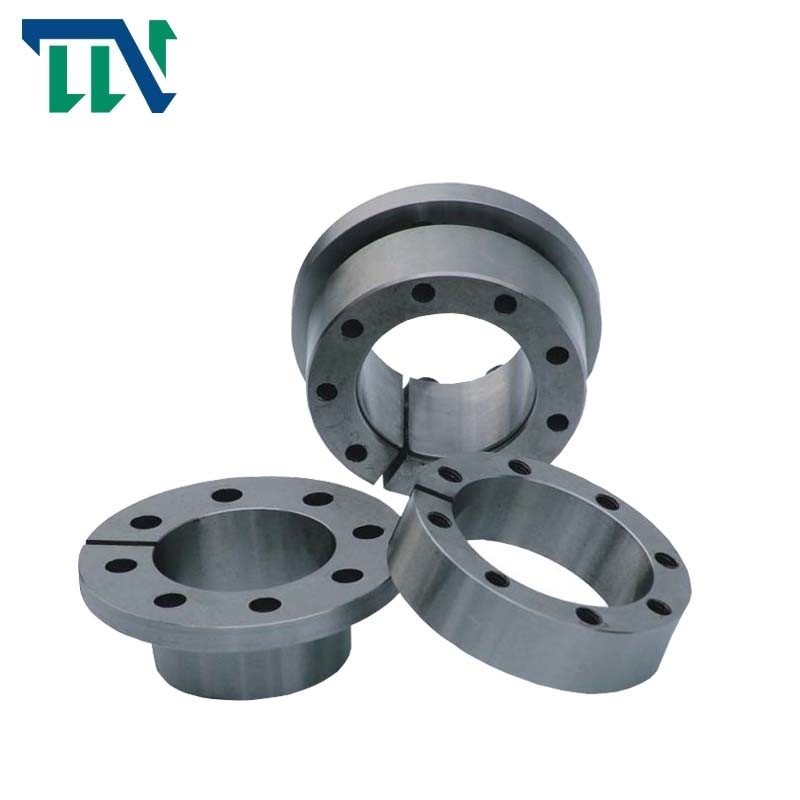

TLK601 μόνη κεντραρίσματος συνέλευση κλειδώματος

Brand Name:	Tianniu
Model Number:	TLK601 σειρά
MOQ:	2
τιμή:	negotiable
Delivery Time:	5-7working ημέρες

Detail Information

Product Description

Detail Information

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

TLK601 συνέλευση κλειδώματος

Υλικό:

GCr15 φέρων χάλυβας

Βάρος:

0.15-4.2

Άντεξε το μέγεθος:

1490mm

Εξωτερική διάμετρος:

23112mm

Μέγεθος:

M4 M6 M8 Μ 10

Ροπή (kNm:

9.7-184

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο

Δυνατότητα προσφοράς:

1000 το μήνα

Επισημαίνω:

TLK601 συνέλευση κλειδωμάτων

TLK601 μόνη κεντραρίσματος συνέλευση κλειδωμάτων

TLK601 συνελεύσεις κλειδωμάτων

Product Description

TLK601 συνέλευση κλειδώματος Self-Centering

TLK601 locknut σειράς που αντέχει την τυποποιημένη συσκευή κλειδώματος άξονων

Εισαγωγή προϊόντων

Πλεονεκτήματα

• Κεντροθετεί τον άξονα στην πλήμνη

• Υψηλές διαβιβάσιμες ροπές

• Το ακτινωτό επίπεδο ύψος είναι ιδιαίτερα κατάλληλο για

μικρές εξωτερικές διάμετροι πλημνών

• Καμία αξονική μετατόπιση μεταξύ της πλήμνης και

άξονας κατά τη διάρκεια της διαδικασίας στερέωσης λόγω

σταθερό backstop σημείο

• Διαβιβάσιμη ροπή δεκαεπτά NM επάνω σε to18 000 NM

• Για τις διαμέτρους between6 χιλ. και εκατόν είκοσι χιλ. άξονων

Η Co. εξοπλισμού μετάδοσης Changzhou TIANNIU, ΕΠΕ (εργοστάσιο συμπλεκτών Changzhou TIANNIU) είναι επαγγελματική φέρων προμηθευτής συμπλεκτών τρόπων, τα αρχικά προϊόντα είναι ηλεκτρομαγνητικός συμπλέκτης μικροϋπολογιστών, σύζευξη περιοριστών ροπής, γλιστρώντας σύζευξη άξονων, εύκαμπτη σύζευξη άξονων προωστήρων, που κλειδώνει τη συνέλευση και τις συζεύξεις άξονων, κ.λπ.

Ήμαστε στο συμπλέκτη Sprag που αντέχουν και το συμπλέκτη ένα φέρουσα βιομηχανία τρόπων για περισσότερο από 10years, που εμμένει στην επιχειρησιακή αρχή των προϊόντων που προσαρμόζονται στις απαιτήσεις από τους πελάτες. Συντηρούμε μέσω του ακούσματος στους πελάτες μας, εφαρμογή της καινοτομίας και της οικοδόμησης με τη χειροτεχνία για να ικανοποιήσουμε όλες τις ανάγκες τους.

Χαρακτηριστικά γνωρίσματα προϊόντων

Πρότυπο		RLK603 συνέλευση κλειδώματος
Εκτιμημένο φορτίο (kN.m)	Δύναμη	5-3500
	Ροπή	0.025-517
Εσωτερικό μέγεθος φυλών (χιλ.)		14-360
Εξωτερικό μέγεθος φυλών (χιλ.)		38-590
Πάχος (χιλ.)		15-175
Βάρος (κλ)		0.1-186

Παράμετροι προϊόντων

θεμελιώδεις διαστάσεις									εσωτερικό hexagon διευθυνμένο μπουλόνι		Εκτιμημένο φορτίο		Pf (N/mm2) A/B	ΜΑ (Ν·μ)	Γ (κλ)
δ	Δ	δ₀	Λ₀	Λ	Λ₁	Λ₂	Δ₁	Δ₂	μεγέθη	Qty	FT (kN) A/B	ΑΜ (kN·μ) A/B
χιλ.									μεγέθη	Qty	FT (kN) A/B	ΑΜ (kN·μ) A/B
14	23	28.5	23	14	26	30	38	33	M4		15.5/9.7	0.108/0.068	210/132	4.9	0,15
15	24	32	29	16	36	42	45	40	M6	4	35.5/22.4	0.285/0.179	307/193	17	0,25
16	24	32	29	16	36	42	45	40	M6		35.5/22.4	0.285/0.179	328/206	17	0,26
18	26	34					47	42				0.320/0.200	290/184		0,27
19	27	35	34	18	41	47	49	43	M6	4	35.5/22.4	0.335/0.212	276/174	17	0,30
20	28	36					50	44				0.350/0.224	262/165		0,31
22	32	40					54	48		6		0.353/0.231	155/101		0,38
24	34	42					56	50		6		0.636/0.400	237/149		0,38
25	34	42	41	25	48	54	56	50	M6	6	53.4/33.6	0.665/0.420	228/143	17	0,40
28	39	47	41	25	48	54	61	55	M6	6	53.4/33.6	0.745/0.470	204/128	17	0,41
30	41	49					61	57		6		0.795/0.500	189/119		0,47
32	43	51					65	59		8		1.136/0.715	237/149		0,48
35	47	54					69	62				1.160/0.735	152/99		0,63
38	50	58	45	32	52	58	72	66	M6	8	71.3/44.8	1.223/0.797	140/92	17	0,67
40	53	61	45	32	52	58	75	69	M6	8	71.3/44.8	1.287/0.840	133/87	17	0,74
42	55	63					78	71				1.352/0.881	127/82		0,78
45	59	69.5					86	80				2.677/1.745	155/102		1.23
48	62	71.5	64	45	72	80	87	81	M8	8	119/77.6	2.855/1.860	145/92	41	1.24
50	65	75.5					92	86				2.975/1.940	140/92		1.40
55	71	81.5					98	92				3.680/2.400	117/77		1.70
60	77	87.5	74	55	82	90	104	98	M8	9	133/87.2	4.015/2.620	107/70	41	1.90
65	84	94.5					111	105				4.350/2.840	100/65		2.20
70	90	101.5					119	113		9	212/139	7.440/4.850	123/81		3.05
75	95	107.0					126	119		9	212/139	7.970/5.200	114/75		3.32
80	100	112.5	87	65	97	107	131	125	M10	12	283/184	11.335/7.39	144/94	83	3.50
85	106	118.5					137	131		12	283/184	12.040/7.85	135/88		3.81
90	112	124.5					144	137		12	283/184	12.750/8.32	128/83		4.20
