Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO-9001
Αριθμό μοντέλου: Ckz-β σειρά
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 PC
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-10Working ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Όνομα: |
Ckz-β ένα συμπλέκτης κατεύθυνσης για τον ανελκυστήρα κάδων |
Υλικό: |
Φέρων χάλυβας GCR 15 |
Τύπος: |
Ρουλεμάν ενός τρόπου |
Thichness (χιλ.): |
106-190 |
Ροπή (NM): |
404-1830 |
Βάρος (κλ): |
3.98-11.42 |
Άντεξε το μέγεθος (χιλ.): |
110-180 |
Εξουσιοδότηση: |
12 μήνες |
Όνομα: |
Ckz-β ένα συμπλέκτης κατεύθυνσης για τον ανελκυστήρα κάδων |
Υλικό: |
Φέρων χάλυβας GCR 15 |
Τύπος: |
Ρουλεμάν ενός τρόπου |
Thichness (χιλ.): |
106-190 |
Ροπή (NM): |
404-1830 |
Βάρος (κλ): |
3.98-11.42 |
Άντεξε το μέγεθος (χιλ.): |
110-180 |
Εξουσιοδότηση: |
12 μήνες |

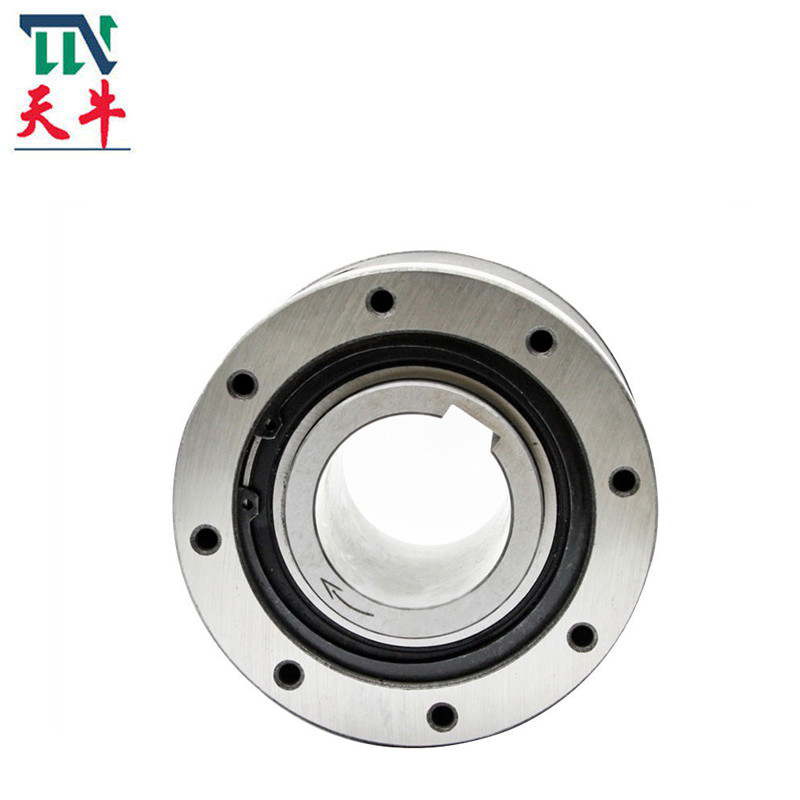

Ckz-β ένα συμπλέκτης κατεύθυνσης για τον ανελκυστήρα κάδων
Εισαγωγή παραγωγής
CK-β η σειρά είναι ένας μονόδρομος συμπλέκτης τύπων σφηνών με τα βασικά αυλάκια και στις δύο άκρες του εξωτερικού δαχτυλιδιού χωρίς υποστήριξη ρουλεμάν. Οι ακτινωτές διαστάσεις είναι οι ίδιες με τις τυποποιημένες φέρουσες διαστάσεις. Όταν χρησιμοποιείται, πρέπει να εγκατασταθεί με τα ρουλεμάν για να αντισταθεί τα αξονικά και ακτινωτά φορτία. Το λίπος έχει προστεθεί στο εργοστάσιο.
Η τυποποιημένη μέθοδος εγκαταστάσεων είναι ότι το πρότυπο CK-β είναι coaxially δίπλα-δίπλα με το ρουλεμάν, και οι ίδιες απαιτήσεις ανοχής απαιτούνται. Το εσωτερικό δαχτυλίδι και ο άξονας συνδέονται με τα κλειδιά. Το εξωτερικό δαχτυλίδι έχει μια διαστατική ανοχή h7 και αντιστοιχείται τον τοίχο μηχανών μια ανοχή H7. Τα κλειδιά προσώπου τελών και στις δύο πλευρές του εξωτερικού δαχτυλιδιού χρησιμοποιούνται για να καθορίσουν το εξωτερικό δαχτυλίδι και τον τοίχο μηχανών για να διαβιβάσουν τη ροπή.
Αυτή η σειρά χρησιμοποιείται συχνά τα ιατρικούς, υφαντικούς, χημικούς και άλλους μηχανήματα συσκευασίας, εκτύπωσης, τροφίμων, και τον εξοπλισμό
1. Ο συμπλέκτης εκκέντρων CKZ-BSeries προστατεύεται από τα ρουλεμάν ασπίδων και στις δύο άκρες, που συσκευάζονται με ένα ειδικό λίπος, και είναι έτοιμο για χρήση. Κανένα πρόσθετο λιπαντικό δεν απαιτείται.
2. Για την ένωση των τροχαλιών, τα εργαλεία ή οι αλυσσοτροχοί στους συμπλέκτες, οι πλήμνες ενθέτων (με την ανοχή f7 ISOR773) κατά μήκος της εσωτερικής επιφάνειας της εξωτερικής φυλής και βιδώνουν τα μπουλόνια (υψηλή ένταση) στις τρυπημένες τρύπες στο τέλος συμπλεκτών.
3. Οι συνιστώμενες ανοχές άξονων παρουσιάζονται στον πίνακα στο χαμηλότερο αριστερό.
4. Το εξωτερικό φορτίο ώθησης πρέπει να υποστηριχθεί από άλλες συσκευές, όχι από το συμπλέκτη εκκέντρων.
5. Χρήση μόνο ένα παράλληλο κλειδί για να εξασφαλίσει το συμπλέκτη στον άξονα. Μην χρησιμοποιήστε ένα εκλεπτυμένο κλειδί.
6. Κατά τοποθετώντας το συμπλέκτη επάνω στον άξονα, εφαρμόστε την πίεση στην εσωτερική φυλή αλλά ποτέ στην εξωτερική φυλή.
7. Η σειρά περιβαλλοντικής θερμοκρασίας είναι 5° σε 40° Γ.
8. Το κλειδί που χρησιμοποιείται πρέπει να είναι σύμφωνα με ISOR773. (DIN 6885,1)
| Τύπος | Ονομαστική ροπή [N.m] |
Υπέρβαση της περιορισμένης ταχύτητας [r/min] |
Διάσταση στο περίγραμμα [χιλ.] | Βάρος [κλ] |
|||||||||||
| Εξωτερικό μέγεθος φυλών | Εσωτερικό μέγεθος φυλών | ||||||||||||||
| εσωτερικός φυλή |
εξωτερικός φυλή |
Δ [h7] | D1 [H7] | Β | Φ | NM | Ε | Χ | δ [H7] | Γ | δισεκατομμύριο ×tn | ε | |||
| Ckz-B25110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 20 | 25 | 70 | 10×3,3 | 4.5 | 3.98 |
| Ckz-B35130 | 825 | 560 | 250 | 130 | 90 | 85 | 100 | 6-M10 | 15 | 25 | 35 | 87 | 10×3.3 | 4.5 | 7.01 |
| Ckz-B45150 | 1464 | 490 | 200 | 150 | 110 | 90 | 130 | 6-M10 | 20 | 25 | 45 | 92 | 14×3.8 | 4.5 | 9.69 |
| Ckz-B50165 | 1830 | 420 | 150 | 165 | 120 | 92 | 145 | 6-M12 | 20 | 25 | 50 | 97 | 14×3.8 | 5 | 12.36 |
| Ckz-B50180 | 2990 | 420 | 150 | 180 | 125 | 106 | 160 | 6-M12 | 20 | 25 | 50 | 108 | 16×3,8 | 5 | 16.51 |
| Ckz-B60200 | 3494 | 350 | 120 | 200 | 150 | 115 | 180 | 6-M12 | 25 | 25 | 60 | 117 | 20×4.9 | 6 | 22.02 |
| Ckz-B70240 | 4920 | 350 | 120 | 240 | 170 | 122 | 210 | 6-M14 | 25 | 30 | 70 | 124 | 22×5.4 | 6 | 34.65 |
| Ckz-B75260 | 5760 | 280 | 100 | 260 | 200 | 130 | 230 | 6-M18 | 25 | 35 | 75 | 138 | 22×5.4 | 8 | 42.38 |
| Ckz-B80300 | 7500 | 280 | 100 | 300 | 230 | 136 | 265 | 6-M18 | 25 | 35 | 80 | 138 | 22×5.4 | 8 | 57.17 |
| Ckz-B25100 | 400 | 750 | 350 | 100 | 75 | 80 | 88 | 6-M8 | 10 | 16 | 25 | 82 | 8×3.3 | 4.5 | 2.62 |
| Ckz-B28105 | 400 | 700 | 300 | 105 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 28 | 70 | 10×3.3 | 4.5 | 2.75 |
| Ckz-B3090 | 350 | 800 | 380 | 90 | 62 | 49 | 75 | 6-M6 | 10 | 15 | 30 | 50 | 8×2.0 | 4 | 4.86 |
| Ckz-B3290 | 380 | 800 | 380 | 90 | 65 | 60 | 80 | 8-M6 | 10 | 16 | 32 | 60 | 10×3.7 | 4 | 4.32 |
| Ckz-B30110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 30 | 70 | 10×3.3 | 4.5 | 3.91 |
| Ckz-B32125 | 1021 | 560 | 250 | 125 | 95 | 90 | 110 | 8-M8 | 15 | 12 | 32 | 92 | 10×3.3 | 4.5 | 6.53 |
| Ckz-B35115 | 800 | 700 | 300 | 115 | 72 | 78 | 95 | 6-Φ11 | 15 | 35 | 78 | 10×3.3 | 4.5 | 4.63 | |
| Ckz-B40125 | 800 | 600 | 300 | 125 | 95 | 76 | 110 | 6-M8 | 15 | 18 | 40 | 80 | 12×3.3 | 4.5 | 5.60 |
| Ckz-B45190 | 2150 | 380 | 130 | 190 | 130 | 86 | 160 | 4-Φ14 | 20 | 45 | 86 | 14×3.8 | 6 | 17.5 | |
| Ckz-B55155 | 1735 | 490 | 200 | 155 | 125 | 100 | 140 | 8-M8 | 20 | 20 | 55 | 102 | 16×4.3 | 5 | 10.96 |
| Ckz-B55175 | 1800 | 420 | 150 | 175 | 110 | 79 | 155 | 6-M10 | 20 | 15 | 55 | 87 | 16×4.3 | 5 | 14.92 |
| Ckz-B60180 | 3100 | 420 | 150 | 180 | 140 | 124 | 158 | 8-M10 | 25 | 20 | 60 | 128 | 18×4.4 | 6 | 17.25 |
| Ckz-B65180 | 3100 | 420 | 150 | 180 | 140 | 122 | 158 | 8-M10 | 25 | 20 | 65 | 124 | 18×4.4 | 6 | 16.68 |
| Ckz-B80160 | 1830 | 420 | 150 | 180 | 130 | 100 | 145 | 6-M8 | 25 | 20 | 80 | 112 | 22×5.4 | 6 |
11.42 |
