Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO-9001
Αριθμό μοντέλου: LK-Κ σειρά
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 PC
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-10Working ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Όνομα: |
Σειρά LD αργόστροφη συμπλέκτης εκκέντρων κατεύθυνσης |
Υλικό: |
Φέρων χάλυβας GCR 15 |
Μέγιστη υπέρβαση (r/min): |
300-200 |
Ροπή (NM): |
5.88-49 |
Βάρος (κλ): |
0.25-0.69 |
Άντεξε το μέγεθος (χιλ.): |
10-30 |
Όνομα: |
Σειρά LD αργόστροφη συμπλέκτης εκκέντρων κατεύθυνσης |
Υλικό: |
Φέρων χάλυβας GCR 15 |
Μέγιστη υπέρβαση (r/min): |
300-200 |
Ροπή (NM): |
5.88-49 |
Βάρος (κλ): |
0.25-0.69 |
Άντεξε το μέγεθος (χιλ.): |
10-30 |

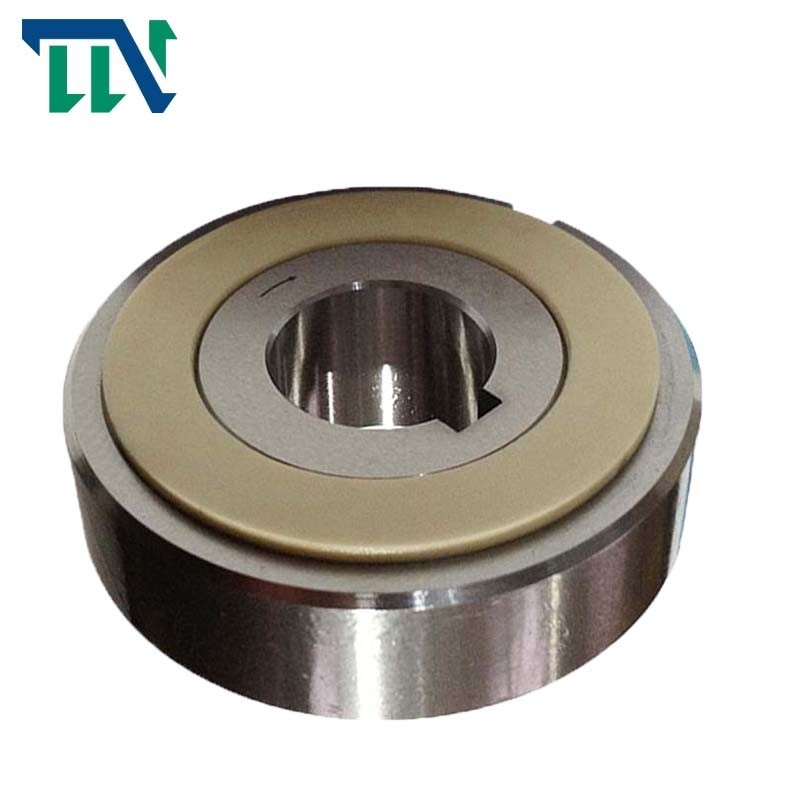

Σειρά LD μια συμπεριφορά συμπλεκτών εκκέντρων Sprag τρόπων για τα υφαντικά μηχανήματα
Εισαγωγή παραγωγής
Η Co. εξοπλισμού μετάδοσης Changzhou TIANNIU, ΕΠΕ είναι επαγγελματική φέρων προμηθευτής συμπλεκτών τρόπων, τα αρχικά προϊόντα είναι ηλεκτρομαγνητικός συμπλέκτης μικροϋπολογιστών, σύζευξη περιοριστών ροπής, γλιστρώντας σύζευξη άξονων, εύκαμπτη σύζευξη άξονων προωστήρων, που κλειδώνει τη συνέλευση και τις συζεύξεις άξονων, κ.λπ.
Ήμαστε στο συμπλέκτη Sprag που αντέχουν και το συμπλέκτη ένα φέρουσα βιομηχανία τρόπων για περισσότερο από 10years, που εμμένει στην επιχειρησιακή αρχή των προϊόντων που προσαρμόζονται στις απαιτήσεις από τους πελάτες. Συντηρούμε μέσω του ακούσματος στους πελάτες μας, εφαρμογή της καινοτομίας και της οικοδόμησης με τη χειροτεχνία για να ικανοποιήσουμε όλες τις ανάγκες τους.
Εγκατάσταση και χρήση
1. Ο συμπλέκτης εκκέντρων σειράς LD είναι με το ειδικό λίπος και είναι έτοιμο για χρήση. Κανένα πρόσθετο λιπαντικό δεν απαιτείται.
2. Κατά την εγκατάσταση του συμπλέκτη στον άξονα, πιέστε την εσωτερική φυλή συμπλεκτών ελαφρώς με ένα μαλακό σφυρί για να αποτρέψετε την εξωτερική φυλή συμπλεκτών από την ολίσθηση μακρυά από την εσωτερική φυλή.
3. Να είστε βέβαιος να συνδέσει το πιάτο. Αυτό αποτρέπει την εξωτερική φυλή από την ολίσθηση μακρυά από την εσωτερική φυλή. Δείτε τις συνιστώμενες διαστάσεις του πιάτου που απαριθμείται στο δικαίωμα.
4. Για τη λίπανση, ντύστε το πιάτο και το μέταλλο ώθησης με το λίπος.
5. Μην εφαρμόστε ποτέ τα φορτία ώθησης στο συμπλέκτη. Άλλες συσκευές πρέπει να παρασχεθούν για να λάβουν τα φορτία ώθησης που εφαρμόζονται στο συμπλέκτη.
6. Το κλειδί πρέπει να είναι σύμφωνα με JIS B1301-1959.
7. Οι οπές της τροχαλίας, του αλυσσοτροχού, κ.λπ., πρέπει να έχουν μια ανοχή H6 ή H7.
|
Πρότυπο
|
Συμπλέκτης εκκέντρων LD
|
|
|
Εσωτερικό μέγεθος φυλών (χιλ.)
|
10-30 χιλ.
|
|
|
Εξωτερικό μέγεθος φυλών (χιλ.)
|
47-82 χιλ.
|
|
|
Πάχος (χιλ.)
|
24mm
|
|
|
Βάρος (κλ)
|
0.25-0.65 κλ
|
|
|
Ικανότητα ροπής (NM)
|
5.88-49 N.m
|
|
Παράμετροι προϊόντων
| Πρότυπο | Ροπή Ικανότητα (NM) |
Έλξη Ροπή (NM) |
Μέγιστο. Υπέρβαση (r/min) |
Μέγιστο. ευρετηρίαση (κύκλος/λ.) |
Max.Radial Φορτίο όταν Υπέρβαση (kgf) |
Άντεξε το μέγεθος |
Α |
Β |
Γ |
Δ |
Ε |
Εξωτερική φυλή Keyway |
Βάρος (κλ) |
|
| Εσωτερική φυλή | Dia. (H7) |
Keyway | ||||||||||||
| LD04 | 5.88 | 0,2 | 300 | 100 | 20 | 10 | 4x1.5 | 19.5 | 23.9 | 24 | 47 -0,014 -0,039 |
40 | 5x3 | 0,25 |
| LD05 | 9.8 | 0,29 | 300 | 100 | 30 | 14 | 5x2 | 19.5 | 23.9 | 24 | 52 -0,017 -0,042 |
45 | 5x3 | 0,3 |
| LD06 | 19.6 | 0,29 | 200 | 100 | 50 | 20 | 5x2 | 19.5 | 23.9 | 24 | 62 -0,017 -0,042 |
52 | 7x4 | 0,4 |
| LD07 | 29.4 | 0,39 | 200 | 100 | 70 | 25 | 7x3 | 19.5 | 23.9 | 24 | 72 -0,017 -0,042 |
62 | 7x4 | 0,55 |
| LD08 | 49 | 0,49 | 200 | 100 | 80 | 30 | 7x3 | 19.5 | 23.9 | 24 | 82 -0,017 -0,042 |
70 | 10x4.5 | 0,65 |
Τοποθετώντας παράδειγμα:
