Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO-9001
Αριθμό μοντέλου: GNC 50X55 50X66
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 2 PC
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 3-5 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Όνομα: |
Άκαμπτη σύζευξη άξονων |
Υλικό: |
Χάλυβας αλουμινίου |
Άντεξε το μέγεθος: |
50 χιλ. |
Εξουσιοδότηση: |
12 μήνες |
Materia ελαστομερούς: |
PA66 |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |
Βάρος: |
150-240g |
Όνομα: |
Άκαμπτη σύζευξη άξονων |
Υλικό: |
Χάλυβας αλουμινίου |
Άντεξε το μέγεθος: |
50 χιλ. |
Εξουσιοδότηση: |
12 μήνες |
Materia ελαστομερούς: |
PA66 |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |
Βάρος: |
150-240g |

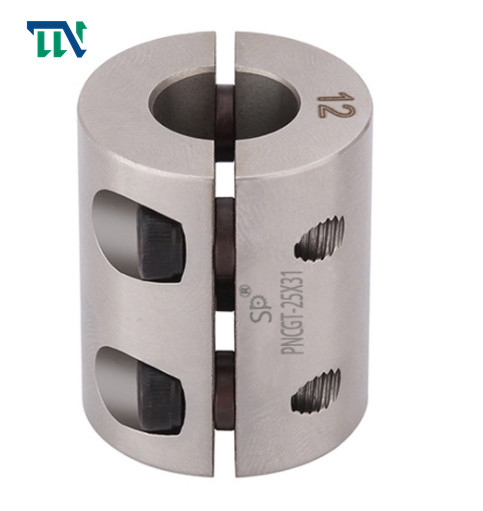

Άκαμπτη σύζευξη άξονων αργιλίου στερέωσης GNC50X55 66 που προσαρμόζεται
Χαρακτηριστικά γνωρίσματα προϊόντων
Η βαλμένη φλάντζα σύζευξη είναι μια άκαμπτη σύζευξη, η οποία πρόκειται να συνδέσει δύο μισό-συζεύξεις με τις φλάντζες στους δύο άξονες με τα συνηθισμένα επίπεδα κλειδιά, και έπειτα τα μπουλόνια χρήσης για να συνδέσει τις δύο μισό-συζεύξεις με τη μια για να διαβιβάσει την κίνηση. και ροπή. Αυτό το είδος σύζευξης έχει δύο κύριες δομικές μορφές: 1. Στήριξη στην αρθρωμένη τρύπα για να χρησιμοποιήσει τα μπουλόνια για να επιτύχει την ευθυγράμμιση των δύο άξονων και στήριξη στη ράβδο μπουλονιών για να αντισταθεί την εξώθηση και κουρά για να διαβιβάσει τη ροπή 2. που στηρίζονται σε μια μισό-σύζευξη στον ώμο ευθυγραμμίζονται με το αυλάκι στην άλλη σύζευξη κατά το ήμισυ. Τα μπουλόνια που συνδέουν τις δύο μισό-συζεύξεις μπορούν να χρησιμοποιήσουν τα συνηθισμένα μπουλόνια του βαθμού Β και Β, και η ροπή διαβιβάζεται από τη ροπή τριβής των κοινών επιφανειών των δύο μισό-συζεύξεων.
Οι άκαμπτες συζεύξεις διαιρούνται σε συζεύξεις φλαντζών, ακτινωτές βασικές συζεύξεις φλαντζών, σύζευξη κοχυλιών σφιγκτηρών συζεύξεων μανικιών και παράλληλη σύζευξη φλαντζών συζεύξεων άξονων: η χρήση αμπαρώνει για να συνδέσει τις φλάντζες των δύο μισών συζεύξεων για να πραγματοποιήσει τη σύζευξη των δύο άξονων. Ακτινωτή βασική σύζευξη φλαντζών: ακτινωτά κλειδιά χρήσης και συνηθισμένα μπουλόνια για να συνδέσει τις δύο μισές συζεύξεις. Σύζευξη μανικιών: κοινά μανίκια χρήσης για να συνδέσει τους δύο άξονες με κάποιο τρόπο. Σύζευξη κοχυλιών σφιγκτηρών: χρήση δύο κοχύλια σφιγκτηρών που διαιρούνται κατά μήκος του άξονα για να στερεώσει με κάποιο τρόπο για να πραγματοποιήσει τη σύζευξη της παράλληλης σύζευξης άξονων δύο άξονων: μια σύζευξη στην οποία δύο παράλληλοι άξονες συνδέονται με τη χρησιμοποίηση του ενδιάμεσου πιάτου μέσω του άξονα καρφιτσών
Παράμετροι προϊόντων
| πρότυπη παράμετρος | κοινός άντεξε τη διάμετρο d1, d2 | ΦD | Λ | Φ | Μ | ροπή βιδών σκλήρυνσης (N.M) |
| GNC-16x16 | 3,4,5,6,6.35, 7,8 | 16 | 16 | 3.75 | M2.5 | 1 |
| GNC-16x24 | 3,4,5,6,6.35, 7,8 | 16 | 24 | 3.75 | M2.5 | 1 |
| GNC-20x20 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 20 | 3.75 | M2.5 | 1 |
| GNC-20x30 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 30 | 3.75 | M2.5 | 1 |
| GNC-25x25 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 25 | 6 | Μ3 | 1.5 |
| GNC-25x36 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 36 | 6 | Μ3 | 1.5 |
| GNC-28.5x38 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14 | 28.5 | 38 | 7.8 | M4 | 2.5 |
| GNC-32x32 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 32 | 7 | M4 | 2.5 |
| GNC-32x41 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 41 | 7.75 | M4 | 2.5 |
| GNC-40x44 | 8,9,9.525, 10,11,12,12.7, 14,15,15,17,18,19,20 | 40 | 44 | 10.5 | M5 | 7 |
| GNC-40x52 | 8,9,9.525, 10,11,12,12.7, 14,15,15,17,18,19,20 | 40 | 52 | 10.5 | M5 | 7 |
| GNC-50x55 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 12 |
| GNC-50x66 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 16 | M6 | 12 |
| GNC-63x71 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35 | 63 | 71 | 16.5 | M6 | 12 |
| πρότυπη παράμετρος | Εκτιμημένη ροπή (N.M) * |
επιτρεπόμενη εκκεντρικότητα (χιλ.) * |
επιτρεπόμενη γωνία εκτροπής (°) * |
επιτρεπόμενη αξονική απόκλιση (χιλ.) * |
μέγιστη ταχύτητα περιστροφή/λεπτό |
στιγμή της αδράνειας (Kg.M2) |
Υλικό του μανικιού άξονων | επεξεργασία επιφάνειας | βάρος (ζ) |
| GNC-16x16 | 5 | - | - | - | 1000 | 2.9x10-7 | Υψηλής αντοχής κράμα αργιλίου | Επεξεργασία υποβολής σε ανοδική οξείδωση | 7 |
| GNC-16x24 | 5 | - | - | - | 9400 | 2.9x10-7 | 13 | ||
| GNC-20x20 | 10 | - | - | - | 7500 | 8.6x10-6 | 15 | ||
| GNC-20x30 | 10 | - | - | - | 7500 | 8.6x10-6 | 25 | ||
| GNC-25x25 | 12 | - | - | - | 6000 | 2.7x10-6 | 29 | ||
| GNC-25x36 | 12 | - | - | - | 6000 | 2.7x10-6 | 43 | ||
| GNC-28.5x38 | 14 | - | - | - | 5500 | 2.5x10-6 | 48 | ||
| GNC-32x32 | 15 | - | - | - | 4700 | 7.1x10-6 | 55 | ||
| GNC-32x41 | 15 | - | - | - | 4700 | 7.1X10-6 | 65 | ||
| GNC-40x44 | 19 | - | - | - | 4000 | 1.45x10-5 | 123 | ||
| GNC-40x52 | 19 | - | - | - | 4000 | 1.45x10-5 | 150 | ||
| GNC-50x55 | 45 | - | - | - | 4000 | 7.0x10-5 | 240 | ||
| GNC-50x66 | 45 | - | - | - | 4000 | 7.0x10-5 | 280 | ||
| GNC-63x71 | 100 | - | - | - | 3500 | 9.0x10-5 | 320 |
