Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: Tianniu
Πιστοποίηση: ISO 9001
Αριθμό μοντέλου: GFC 30*35
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1 PC
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 15-20 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Πρότυπο: |
Σύζευξη άξονων GFC |
Εξουσιοδότηση: |
12 μήνες |
Άντεξε το μέγεθος: |
516mm |
Μήκος: |
35mm |
Βάρος: |
0.05kg |
Touque: |
12.5 |
Πρότυπο: |
Σύζευξη άξονων GFC |
Εξουσιοδότηση: |
12 μήνες |
Άντεξε το μέγεθος: |
516mm |
Μήκος: |
35mm |
Βάρος: |
0.05kg |
Touque: |
12.5 |
Χαρακτηριστικά γνωρίσματα προϊόντων
Κύρια χαρακτηριστικά γνωρίσματα
1. Μπορέστε να απορροφήσετε τη δόνηση και να αντισταθμίσετε την ακτινωτή, γωνιακή και αξονική απόκλιση
2. Ενδιάμεση σύνδεση ελαστομερούς
3. Αντίσταση πετρελαίου και ηλεκτρική μόνωση
4. Εξασφαλίστε με τα setscrews
5. Τα χαρακτηριστικά της δεξιόστροφης και αντίθετης προς τη φορά των δεικτών του ρολογιού περιστροφής είναι ακριβώς τα ίδια

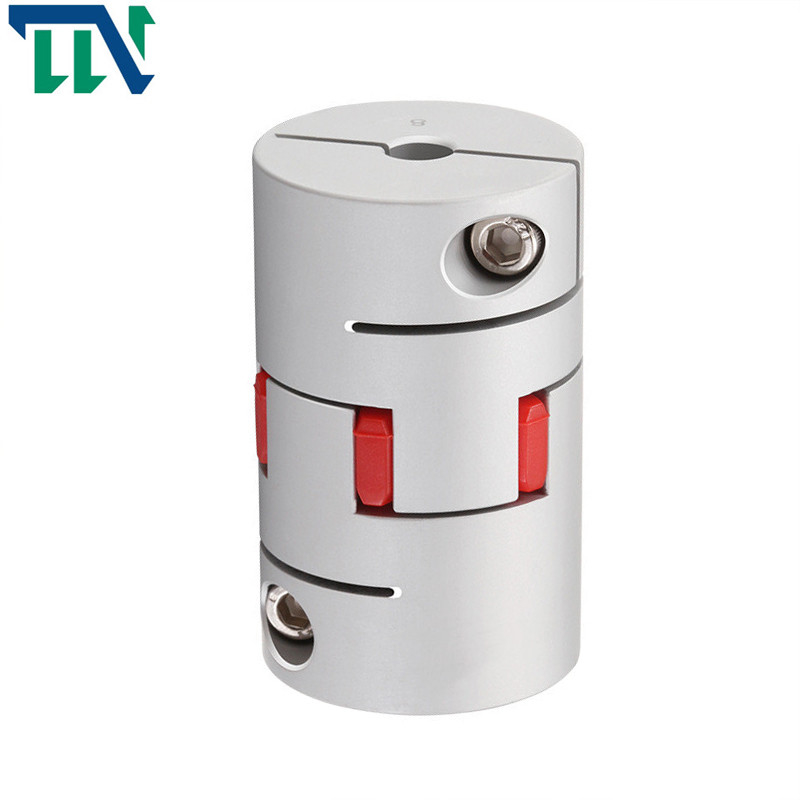

Η σύζευξη ανθών δαμάσκηνων είναι μια ευρέως χρησιμοποιημένη σύζευξη, η οποία αποτελείται από δύο δίσκους νυχιών μετάλλων και ένα ελαστικό σώμα. Οι δύο δίσκοι νυχιών μετάλλων είναι συνήθως χάλυβας 45 μετρητών, αλλά τα κράματα αργιλίου είναι επίσης χρήσιμα όταν απαιτούνται τα ευαίσθητα φορτία. Η σύζευξη δαμάσκηνο-ανθών έχει μια απλή δομή, εύκολη συντήρηση, καμία ανάγκη για τη λίπανση, κατάλληλη επιθεώρηση, συντήρηση-ελεύθερη, και μπορεί να τρέξει συνεχώς για πολύ καιρό. Έχει την καλή απόσβεση δόνησης, την αποθήκευση και τις ηλεκτρολογικές ιδιότητες μόνωσης, και τις εργασίες σταθερά και σοβαρά. Έχει τις μεγάλες αξονικές, ακτινωτές και γωνιακές ικανότητες αποζημιώσεων. Μικρό ακτινωτό μέγεθος, ελαφριά, μικρή στιγμή της αδράνειας, κατάλληλη για τις περιπτώσεις μέσων και υψηλής ταχύτητας. Τα υψηλής αντοχής ελαστικά στοιχεία πολυουρεθάνιου είναι wear-resistant και λάδι-ανθεκτικά, έχουν τη μεγάλη ικανότητα ρουλεμάν, μακριά ζωή υπηρεσιών, και είναι ασφαλή και αξιόπιστα.
Πεδίο της εφαρμογής
Οι συζεύξεις δαμάσκηνων χρησιμοποιούνται ευρέως CNC στα εργαλεία μηχανών, CNC τους τόρνους, τα επεξεργαμένος στη μηχανή κέντρα, τις μηχανές χάραξης, CNC τις μηχανές άλεσης, τον υπολογιστή gongs, τα μεταλλουργικά μηχανήματα, τα εξάγοντας μηχανήματα, τα μηχανήματα πετρελαίου, τα χημικά μηχανήματα, τα ανυψωτικά μηχανήματα, τα μηχανήματα μεταφορών, τα ελαφριά μηχανήματα βιομηχανίας, τα υφαντικά μηχανήματα, τις αντλίες, τους ανεμιστήρες, κ.λπ.
Το εργοστάσιο Tianniu Changzhou είναι ένας επαγγελματικός κατασκευαστής της σύζευξης δαμάσκηνων, της άκαμπτης σύζευξης, της καθολικής σύζευξης, της διαγώνιας γλιστρώντας σύζευξης συζεύξεων, τυλίγματος, των φυσητήρων που συνδέει, της διπλής σύζευξης μεμβρανών και άλλων προϊόντων. Η επιχείρηση επεξεργασίας έχει ένα πλήρες και επιστημονικό ποιοτικό σύστημα διαχείρισης.
Μπορεί να παραγάγει τις δωδεκάδες των ποικιλιών των συζεύξεων αστεριών των διάφορων μορφών. Η επιχείρηση αναλαμβάνει το σχέδιο και την κατασκευή των διάφορων μεταβλητών συζεύξεων. Μικρή χρονική περίοδος κατασκευής (κύκλος παραγωγής 4-7 ημέρες), η αξιόπιστη ποιότητα, λογική τιμή, αντικαθιστά εντελώς τις εισαγωγές, τον ικανοποιητικό κατάλογο, και τον ικανοποιητικό ανεφοδιασμό προϊόντων.
Παράμετροι προϊόντων
| πρότυπη παράμετρος | κοινός άντεξε τη διάμετρο d1, d2 | ΦD | Λ | ΕΑΝ | LP | Φ | Μ | ροπή βιδών σκλήρυνσης (N.M) |
| Gfc-14X22 | 3,4,5,6,6.35 | 14 | 22 | 14.3 | 6.6 | 5.0 | M2.5 | 1.0 |
| GFC-20x25 | 3,4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 25 | 16.7 | 8.6 | 5.9 | Μ3 | 1.5 |
| Gfc-20X30 | 3,4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 30 | 19.25 | 8.6 | 5.9 | Μ3 | 1.5 |
| Gfc-25X30 | 4,5,6,6.35, 7,8,9,9.525, 10,11,12 | 25 | 30 | 20.82 | 11.6 | 8.5 | M4 | 2.5 |
| Gfc-25X34 | 4,5,6,6.35, 7,8,9,9.525, 10,11,12 | 25 | 34 | 22.82 | 11.6 | 8.5 | M4 | 2.5 |
| GFC-30x35 | 5,6,6.35, 7,8,9,10,11,12,12.7, 14,15,16 | 30 | 35 | 23 | 11.5 | 10 | M4 | 2.5 |
| Gfc-30X40 | 5,6,6.35, 7,8,9,10,11,12,12.7, 14,15,16 | 30 | 40 | 25 | 11.5 | 10 | M4 | 2.5 |
| Gfc-40X50 | 6,8,9,10,11,12,12.7, 14,15,16,17,18,19,20,22,24 | 40 | 50 | 32.1 | 14.5 | 14 | M5 | 7 |
| Gfc-40X55 | 6,8,9,10,11,12,12.7, 14,15,16,17,18,19,20,22,24 | 40 | 55 | 34.5 | 14.5 | 14 | M5 | 7 |
| Gfc-40X66 | 6,8,910,11,12,12.7, 14,15,16,17,18,19,20,22,24 | 40 | 66 | 40 | 14.5 | 14 | M5 | 7 |
| Gfc-55X49 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 49 | 32 | 16.1 | 13.5 | M6 | 12 |
| Gfc-55X78 | 8,10,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 78 | 46.4 | 16.1 | 19 | M6 | 12 |
| Gfc-65X80 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40 | 65 | 80 | 48.5 | 17.3 | 14 | M8 | 20 |
| Gfc-65X90 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40 | 65 | 90 | 53.5 | 17.3 | 22.5 | M8 | 20 |
| Gfc-80X114 | 19,20,22,24,25,28,30,32,35,38,40,42,45 | 80 | 114 | 68 | 22.5 | 16 | M8 | 20 |
| Gfc-95X126 | 19,20,22,24,25,28,30,32,35,38,40,42,45,50,55 | 95 | 126 | 74.5 | 24 | 18 | M10 | 30 |
| πρότυπη παράμετρος | Εκτιμημένη ροπή (N.M) * |
επιτρεπόμενη εκκεντρικότητα (χιλ.) * |
επιτρεπόμενη γωνία εκτροπής (°) * |
επιτρεπόμενη αξονική απόκλιση (χιλ.) * |
μέγιστη ταχύτητα περιστροφή/λεπτό |
στατική torsional ακαμψία (N.M/rad) |
στιγμή της αδράνειας (Kg.M2) |
Υλικό του μανικιού άξονων | Υλικό του σράπνελ | επεξεργασία επιφάνειας | βάρος (ζ) |
| Gfc-14X22 | 5.0 | 0,1 | 1 | ±02 | 10000 | 50 | 1.0x10-6 | Υψηλής αντοχής κράμα αργιλίου | Πολυουρεθάνιο που εισάγεται από τη Γερμανία | Επεξεργασία υποβολής σε ανοδική οξείδωση | 10 |
| Gfc-20X25 | 5.0 | 0,1 | 1 | ±02 | 10000 | 50 | 1.0x10-6 | 15 | |||
| Gfc-20X30 | 5.0 | 0,1 | 1 | ^02 | 10000 | 53 | 1.1x10-6 | 19 | |||
| Gfc-25X30 | 10 | 0,1 | 1 | 10000 | 90 | 5.2X10-6 | 33 | ||||
| Gfc-25X34 | 10 | 0,1 | 1 | £) 2 | 10000 | 90 | 5.2x10-6 | 42 | |||
| Gfc-30X35 | 12.5 | 0,1 | 1 | ±02 | 10000 | 123 | 6.2x10-6 | 50 | |||
| GFC-30x40 | 12.5 | 0,1 | 1 | 102 | 10000 | 123 | 6.2x10-6 | 60 | |||
| Gfc-40X50 | 17 | 0,1 | 1 | 8000 | 1100 | 3.8x10-5 | 115 | ||||
| Gfc-40X55 | 17 | 0,1 | 1 | ±02 | 8000 | 1100 | 3.8x10-5 | 127 | |||
| Gfc-40X66 | 17 | 0,1 | 1 | 7000 | 1140 | 3.9x10-5 | 154 | ||||
| Gfc-55X49 | 45 | 0,1 | 1 | ±02 | 6500 | 2350 | 1.6x10-3 | 241 | |||
| Gfc-55X78 | 45 | 0,1 | 1 | 102 | 6000 | 2500 | 1.6x10-3 | 341 | |||
| Gfc-65X80 | 108 | 0,1 | 1 | ±02 | 5500 | 4500 | 3.8x10-3 | 433 | |||
| Gfc-65X90 | 108 | 0,1 | 1 | ±02 | 5500 | 4800 | 3.8x10-3 | 583 | |||
| Gfc-80X114 | 145 | 0,1 | 1 | £) 2 | 4500 | 5000 | 1.8x10-3 | 1650 | |||
| Gfc-95X126 | 250 | 0,1 | 1 | ±02 | 4000 | 5000 | 2.0x10-3 | 1000 |
