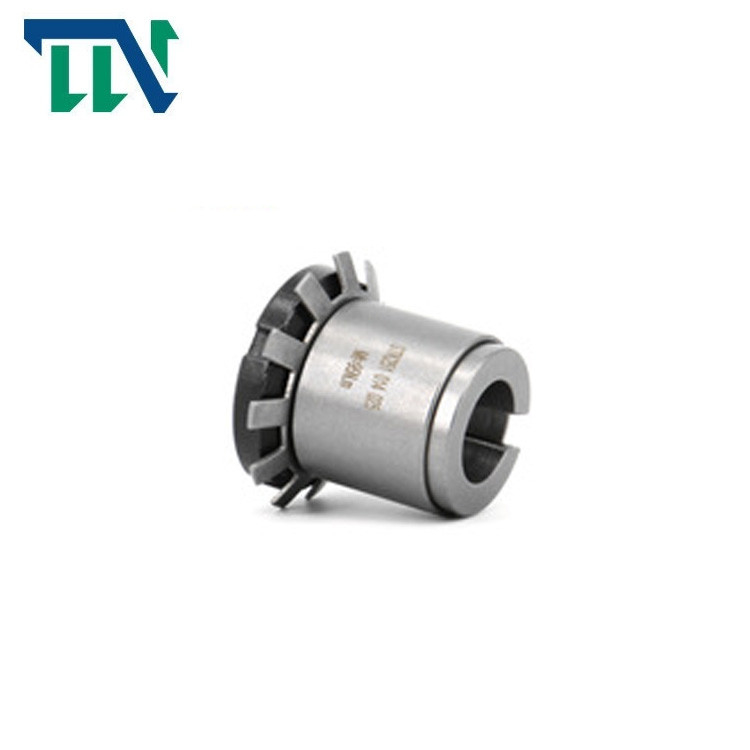

Συσκευή κλειδώματος άξονων κλειδώματος συνελεύσεων κλειδώματος στερέωσης Keyless Z19

Συσκευή κλειδώματος άξονων κλειδώματος συνελεύσεων κλειδώματος στερέωσης Keyless Z19

Brand Name:	Tianniu
Model Number:	Z19
MOQ:	2
τιμή:	negotiable
Delivery Time:	5-7working ημέρες
Payment Terms:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

ISO-9001

Αριθμό μοντέλου:

Z19 συνέλευση κλειδώματος

Υλικό:

GCr15 φέρων χάλυβας

Βάρος:

4.5-179.5KG

Εξωτερική διάμετρος:

145710mm

Πάχος (χιλ.):

72197mm

Άντεξε το μέγεθος:

100-600

Ροπή (kNm:

3.9-470

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο

Δυνατότητα προσφοράς:

1000 το μήνα

Επισημαίνω:

Συνέλευση κλειδώματος στερέωσης Keyless

Z19 στερεώνοντας συνέλευση κλειδώματος

GCr 15 άξονας κλειδώματος Keyless

Product Description

Συσκευή κλειδώματος άξονων κλειδώματος συνελεύσεων κλειδώματος στερέωσης Keyless Z19

Χαρακτηριστικά γνωρίσματα προϊόντων

Η συνέλευση κλειδώματος είναι ένα προηγμένο βασικό συστατικό που χρησιμοποιείται ευρέως στη μηχανική σύνδεση κάτω από το βαρύ φορτίο στον κόσμο. Στη σύνδεση της ρόδας και του άξονα, είναι μια keyless συσκευή σύνδεσης που πραγματοποιεί τη μετάδοση φορτίων με τη σκλήρυνση των υψηλής αντοχής μπουλονιών για να καταστήσει την πίεση και την τριβή παραχθείσες μεταξύ των επιφανειών συγκράτησης.

Με την ανάπτυξη της νέας ενέργειας, η παραγωγή αιολικής ενέργειας προωθείται ευρέως στην Κίνα και έχει γίνει αναδυόμενη βιομηχανία. Σαν σημαντικό μέρος του ανεμιστήρα, το μανίκι επέκτασης ευρέως αντιστοιχείται στο μειωτή ταχύτητας και το μειωτή παρεκκλίσεων του ανεμιστήρα

Καλή ανταλλαξιμότητα και εύκολη αποσύνθεση. Κατά την αποσυναρμολόγηση, χαλαρώστε αρχικά τη βίδα συμπίεσης, και χρησιμοποιήστε έπειτα τη βίδα συστημάτων εκτίναξης για να εκδιώξετε την εκφόρτωση για να απελευθερώσει το κράτος σύνδεσης και να χωρίσει τη συνέλευση κλειδώματος από τα μέρη σύνδεσης.

Η σύνδεση συνελεύσεων κλειδώματος μπορεί να αντισταθεί τα βαριά φορτία. Η δομή της μπορεί να γίνει στις διάφορες μορφές. Προκειμένου να καλυφθούν οι απαιτήσεις φορτίων εγκαταστάσεων, μια συνέλευση κλειδώματος δεν είναι αρκετή, και η πολλαπλάσια σειρά μπορεί να χρησιμοποιηθεί σε σχέση με

Παράμετροι προϊόντων

基本尺寸 θεμελιώδεις διαστάσεις					螺母 καρύδι		额定负荷 Εκτιμημένο φορτίο		Pf (N/mm2)	Γ (κλ)
δ	Δ	Ε	Χ	Β	规格 μεγέθη	ΜΑ Ν·μ	FT (kN)	ΑΜ (Ν·μ)
χιλ.					规格 μεγέθη	ΜΑ Ν·μ	FT (kN)	ΑΜ (Ν·μ)
14	25				M20×1		5.10	38	200	0,04
15	25				M20×1		5.50	41	185	0,05
16	25	32	16.5	6.5	M20×1	95	5.45	43	174	0,06
17	26				M20×1		5.50	47	164	0,07
18	26				M22×1		5.40	49	155	0,08
18	30							58	185	0,09
19	30	38	18	6.5	M25×1.5	160	6.60	62	176	0,10
20	30	38	18	6.5	M25×1.5	160	6.60	66	167	0,11
22	32							73	152	0,12
24	35				M30×1.5		8.75	105	185	0,13
25	35	45	18	6.5	M30×1.5	220	8.80	110	178	0,14
28	36				M32×1.5		8.55	120	159	0,15
28	40			7	M32×1.5			149	188	0,17
30	40	52	19.5	8	M35×1.5	340	10.60	160	164	0,18
32	42			8	M35×1.5			170	154	0,19
35	45				M40×1.5			230	153	0,21
36	45	58	21.5	8	M40×1.5	480	13.10	240	149	0,23
38	48	58	21.5	8	M42×1.5	480	13.10	250	141	0,24
38	50				M42×1.5			250	141	0,25
40	50		24.5		M42×1.5		15.50	310	124	0,28
40	52	65	25.5	10	M45×1.5	680	15.50	310	120	0,30
42	55		25.5		M48×1.5		15.20	320	114	0,31
45 45	55 57	70	25.5	10	M50×1.5	870	17.70	400	122	0,35 0,36
48	60							500	135	0,38
50	60	75	25.5	10	M55×2	970	20.80	520	130	0,40
50	62							520	130	0,42

基本尺寸 θεμελιώδεις διαστάσεις					螺 NU	母 τ	额定 Εκτιμημένος		负荷 φορτίο	Pf (N/mm2)	Γ (κλ)
δ	Δ	Ε	Χ	Β	规格 μεγέθη	ΜΑ Ν·μ	FT (kN)	ΑΜ (Ν·μ)
χιλ.					规格 μεγέθη	ΜΑ Ν·μ	FT (kN)	ΑΜ (Ν·μ)
14	25		30		M20×1			64		85	0,07
15	25		30		M20×1			70		80	0,08
16	25	32	30		M20×1	95	9.1	73		75	0,09
17 18	25 30		32 32	20	M22×1 M22×1			80 83		70 65	0,10 0,11
19 20	30	38	32		M25×1.5 M25×1.5	160	11.0	105 112		75 70	0,12 0,13
22								163		70	0,14
24	35	45	36	25	M30×1.5	220	14.5	178		65	0,15
25								185		60	0,17
28 30	40	52	42		M35×1.5	340 340	14.5 17.5	250 270		55 50	0,19 0,20
32	42	52			M36×1.5	340		350		60	0,22
32	45	58	44		M40×1.5	480	21.5	350		60	0,25
35	45	58			M40×1.5	480		390		55	0,27
38 40	50	65	45	30	M45×1.5	680	26.0	500 520		60	0,30 0,32
45	55	70			M50×1.5	870	30.0	680			0,33
48 50	60 60	75 75	46		M55×2 M55×2	970 970	35.0 35.0	840 880		60	0,34 0,36
55	65	80			M60×2	1100	37.5	1030			0,38
60	70	85	52		M65×2	1300	45.0	1360		65	0,42
