Στερέωση συνελεύσεων κλειδαριών δύναμης συσκευών κλειδώματος Keyless Z16 για την εκτύπωση

Στερέωση συνελεύσεων κλειδαριών δύναμης συσκευών κλειδώματος Keyless Z16 για την εκτύπωση

Brand Name:	Tianniu
Model Number:	Z16
MOQ:	2
τιμή:	negotiable
Delivery Time:	5-7working ημέρες
Payment Terms:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

ISO-9001

Αριθμό μοντέλου:

Z16 συνέλευση κλειδώματος

Υλικό:

GCr15 φέρων χάλυβας

Βάρος:

0.25-100.3KG

Εξωτερική διάμετρος:

47710mm

Πάχος (χιλ.):

60-155

Άντεξε το μέγεθος:

20600mm

Ροπή (kNm:

34-3215

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο

Δυνατότητα προσφοράς:

1000 το μήνα

Επισημαίνω:

Συσκευή κλειδώματος Keyless Z16

Κλειδαριά δύναμης Keyless Z16

Στερέωση συνελεύσεων κλειδαριών δύναμης εκτύπωσης

Product Description

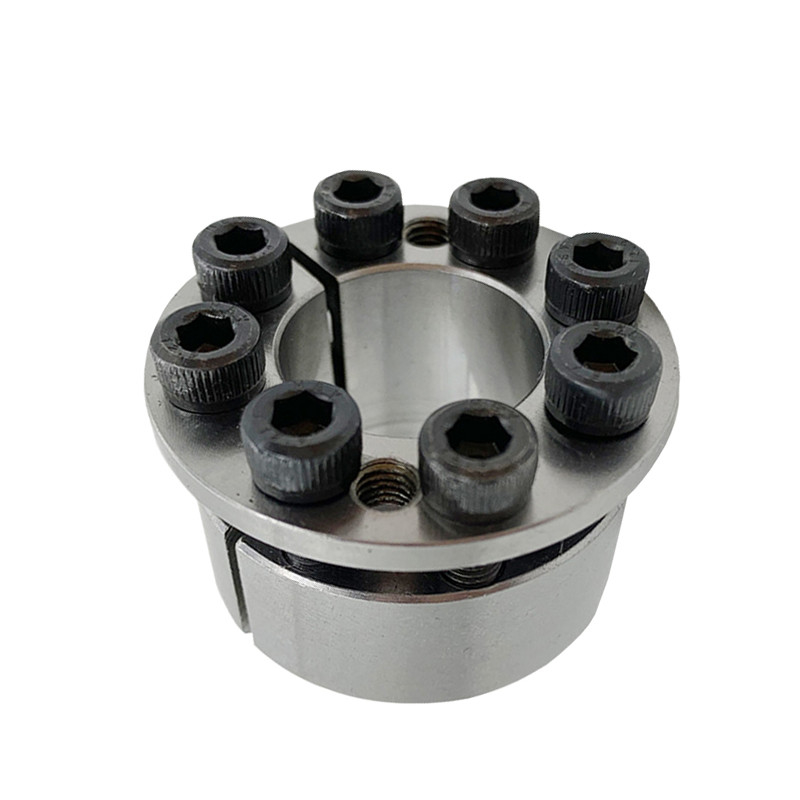

Στερέωση συνελεύσεων κλειδαριών δύναμης συσκευών κλειδώματος Keyless Z16 για την εκτύπωση

Χαρακτηριστικά γνωρίσματα προϊόντων

Πρότυπο		Z16 στοιχεία κλειδώματος
Εσωτερικό μέγεθος φυλών (χιλ.)		20600mm
Εξωτερικό μέγεθος φυλών (χιλ.)		47710mm
Πάχος (χιλ.)		23113mm
ΒΑΡΟΣ (κλ)		0.25-104kg

Ο κύριος σκοπός του μανικιού επέκτασης είναι να αντικατασταθεί η λειτουργία των αυλακώνω και των ενιαίων κλειδιών, ώστε να πραγματοποιηθούν η σύνδεση μεταξύ των μερών (όπως τα εργαλεία, οι σφόνδυλοι, οι τροχαλίες, κ.λπ.) και ο άξονας για να διαβιβάσει το φορτίο.

Όταν χρησιμοποιείται, μέσω της δράσης των υψηλής αντοχής μπουλονιών, μια τεράστια δύναμη εκμετάλλευσης παράγεται μεταξύ του εσωτερικού δαχτυλιδιού και του άξονα, και μεταξύ του εξωτερικού δαχτυλιδιού και της πλήμνης. Όταν κάτω από το φορτίο, η ροπή, η αξονική δύναμη, ή το συνδυασμένο φορτίο των δύο διαβιβάζονται από τη συνδυασμένη πίεση

μανίκι επέκτασης και τα μέρη και η συνοδευτική της τριβής δύναμη.

Μέθοδος εγκατάστασης

1. Αρχικά, σκουπίστε την επιφάνεια της συνέλευσης κλειδώματος και την κοινή επιφάνεια του συνδεδεμένου μέρους, και εφαρμόστε ομοιόμορφα ένα λεπτό στρώμα του λαδώνοντας πετρελαίου (χωρίς πρόσθετες ουσίες δισουλφιδίου ή πυριτίου μολυβδαίνιου).

2. Το γαλλικό κλειδί ροπής θα χρησιμοποιηθεί για τα μπουλόνια συνελεύσεων κλειδώματος. Σφίγξτε τα μπουλόνια διαγώνια, σταυροειδώς και ομοιόμορφα, και ακολουθήστε τα βήματα: (1) σφίγξτε με την αξία 1/μΑ (2) σφίγξτε με την αξία 1/2mA (3) σφίγξτε με την αξία μΑ (4) ελέγξτε όλα τα μπουλόνια με την αξία μΑ.

3. Ωθήστε το συνδεδεμένο μέρος επάνω στον άξονα για να τον κάνετε να φθάσει στη θέση που διευκρινίζεται στο σχέδιο. Εγκαταστήστε τη συνέλευση κλειδώματος που χαλαρώνει το μπουλόνι στο διάστημα σύνδεσης ομαλά για να αποτρέψει την κλίση του συνδεδεμένου μέρους, και να σφίγξει έπειτα το μπουλόνι με το χέρι.

Παράμετροι προϊόντων

Διάμετρος							Εκτιμημένο φορτίο		重量 Γ (κλ)
δ	Δ	L1	L2	L3	L4	L5	FT	ΑΜ	重量 Γ (κλ)
20	47	20	17	23	29	3	0,28	28	0,26
22	47	20	17	23	29	3	0,31	28	0,25
24	50	20	17	23	29	3	0,34	28	0,28
25	50	20	17	23	29	3	0,35	28	0,3
28	55	20	17	23	29	3	0,52	37	0,32
30	55	20	17	23	29	3	0,56	37	0,31
35	60	20	17	23	29	3	0,74	42	0,34
40	65	20	17	23	29	3	0,93	46	0,38
45	75	24	20	28	36	4	1.56	69	0,64
50	80	24	20	28	36	4	2	78	0,69
55	85	24	20	28	36	4	2.4	86	0,75
60	90	24	20	28	36	4	2.6	86	0,8
65	95	24	20	28	36	4	3.4	104	0,85
70	110	29	24	34	44	5	4.8	137	1.56
75	115	29	24	34	44	5	5.15	137	1.65
80	120	29	24	34	44	5	6.05	151	1.73
85	125	29	24	34	44	5	7	164	1.83
90	130	29	24	34	44	5	7.4	164	1.91
95	135	29	24	34	44	5	7.8	164	1 99
100	145	33	28	38	50	5	10.3	207	2.68
110	1 55	33	28	38	50	5	11.4	207	2.9
120	1 65	33	28	38	50	5	15.8	263	3.1
130	1 80	38	33	43	55	5	19.5	301	4.25
140	1 90	38	33	43	55	5	21	301	4.5
150	200	38	33	43	55	5	25.4	338	4.8
160	21 0	38	33	43	55	5	30	376	5
170	225	43	38	49	63	5	35	412	6.8
180	235	43	38	49	63	5	41.8	464	7.1
190	250	51	46	57	71	5	51.4	541	9.6
200	260	51	46	57	71	5	62	619	10
220	285	55	50	61	77	5	78	714	12.7
240	305	55	50	61	77	5	92	770	13.8
260	325	55	50	61	77	5	112	860	14.8
280	355	65	60	73	91	5	145	1034	22.2
300	375	65	60	73	91	5	175	1164	23.6
320	405	77	72	85	105	5	242	1510	33.4
340	425	77	72	85	105	5	257	1510	35.3
360	455	89	84	99	121	5	338	1880	49
380	475	89	84	99	121	5	360	1890	51.5
400	495	89	84	99	121	5	439	2193	53.8
420	515	89	84	99	121	5	494	2350	56.3
440	545	101	96	113	137	5	566	2572	74.8
460	565	101	96	113	137	5	592	2572	77.8
480	585	101	96	113	137	5	617	2572	81
500	605	101	96	113	137	5	723	2893	84
520	630	101	96	113	137	5	752	2893	91.6
540	650	101	96	113	137	5	781	2893	94.7
560	670	101	96	113	137	5	900	3215	97.9
580	690	101	96	113	137	5	932	3215	101
600	710	101	96	113	137	5	964	3215	104
