Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO-9001
Αριθμό μοντέλου: Z14
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 2
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-7working ημέρες
Όροι πληρωμής: L/C, D/A, D/P, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς: 1000 το μήνα
Αριθμό μοντέλου: |
Z14 συνέλευση κλειδώματος |
Υλικό: |
GCr15 φέρων χάλυβας |
Βάρος: |
0.09-0.46KG |
Εξωτερική διάμετρος: |
2572mm |
Πάχος (χιλ.): |
60-155 |
Άντεξε το μέγεθος: |
1465mm |
Ροπή (kNm: |
9.2-38.9 |
Αριθμό μοντέλου: |
Z14 συνέλευση κλειδώματος |
Υλικό: |
GCr15 φέρων χάλυβας |
Βάρος: |
0.09-0.46KG |
Εξωτερική διάμετρος: |
2572mm |
Πάχος (χιλ.): |
60-155 |
Άντεξε το μέγεθος: |
1465mm |
Ροπή (kNm: |
9.2-38.9 |

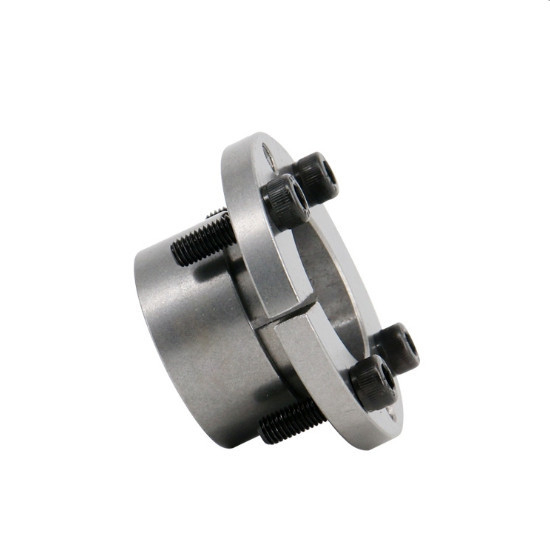

Συσκευή κλειδώματος εργαλείων συνελεύσεων κλειδώματος Keyless Z14 για τις εργαλειομηχανές
Χαρακτηριστικά γνωρίσματα προϊόντων
Όταν χρησιμοποιείται, μέσω της δράσης των υψηλής αντοχής μπουλονιών, μια τεράστια δύναμη εκμετάλλευσης παράγεται μεταξύ του εσωτερικού δαχτυλιδιού και του άξονα, και μεταξύ του εξωτερικού δαχτυλιδιού και της πλήμνης. Όταν κάτω από το φορτίο, η ροπή, η αξονική δύναμη, ή το συνδυασμένο φορτίο των δύο διαβιβάζονται από τη συνδυασμένη πίεση του μανικιού επέκτασης και των μερών και της συνοδευτικής της τριβής δύναμης.
Ο κύριος σκοπός του μανικιού επέκτασης είναι να αντικατασταθεί η λειτουργία των αυλακώνω και των ενιαίων κλειδιών, ώστε να πραγματοποιηθούν η σύνδεση μεταξύ των μερών (όπως τα εργαλεία, οι σφόνδυλοι, οι τροχαλίες, κ.λπ.) και ο άξονας για να διαβιβάσει το φορτίο.
|
|||||||||||||||||||||||||||
Προφυλάξεις ασφάλειας και επαναχρησιμοποίηση
1. Εάν αυτό το προϊόν χρησιμοποιείται στην ανύψωση των μηχανημάτων ή φορτώνεται στα μηχανήματα, οι συσκευές ασφάλειας πρέπει να τεθούν ως στόχος να εξασφαλίσουν ασφάλεια.
2. Είναι απολύτως απαγορευμένο για να χαλαρώσει τα μπουλόνια κάτω από το φορτίο.
Κατά τη διάρκεια της επαναχρησιμοποίησης, η συνέλευση κλειδώματος μπορεί να χρησιμοποιηθεί μόνο αφού επιβεβαιώνεται ότι δεν υπάρχει κανένας ρύπος, διάβρωση και ζημία. Ο βαθμός είναι 12,9
Παράμετροι προϊόντων
|
基 本 尺 寸 θεμελιώδεις διαστάσεις |
内 六 角 螺 钉 εσωτερικό hexagon διευθυνμένο μπουλόνι |
额 定 负 荷 Εκτιμημένο φορτίο |
Pf (N/mm2) |
Γ
(κλ) |
||||||||||
| δ | Δ | Ο Δρ | Δ1 | Λ | Λ0 | Λ1 | Λ2 |
规 格 μεγέθη |
数 量 Qty |
ΜΑ Ν·μ |
FT (kN) |
ΑΜ (kN·μ) |
||
| χιλ. | ||||||||||||||
| 14 | 64 | 109 | 0,091 | |||||||||||
|
16 18 |
25 | 33 | 42 | 16 | 20 | 26 | 30 | M4 | 4 | 2.9 | 9.20 |
74 82 |
95 85 |
0,082 0,072 |
| 19 | 87 | 80 | 0,068 | |||||||||||
| 20 | 150 | 124 | 0,113 | |||||||||||
| 22 | 30 | 39 | 50 | 16 | 20 | 26 | 31 | M5 | 4 | 6 | 15.00 | 165 | 113 | 0,110 |
| 24 | 180 | 104 | 0,088 | |||||||||||
| 25 | 187 | 100 | 0,144 | |||||||||||
| 28 | 36 | 45 | 55 | 16 | 20 | 26 | 31 | M5 | 4 | 6 | 15.00 | 210 | 89 | 0,121 |
| 30 | 225 | 83 | 0,105 | |||||||||||
| 32 | 240 | 77 | 0,200 | |||||||||||
| 35 | 42 | 51 | 62 | 16 | 20 | 28 | 33 | M5 | 4 | 6 | 15.00 | 260 | 71 | 0,730 |
| 36 | 270 | 69 | 0,162 | |||||||||||
| 38 | 44 | 54 | 66 | 16 | 20 | 28 | 34 | M6 | 4 | 10 | 21.20 | 400 | 93 | 0,182 |
| 40 | 48 | 58 | 70 | 16 | 20 | 28 | 34 | M6 | 4 | 10 | 21.20 | 425 | 88 | 0,223 |
| 42 | 446 | 83 | 0,191 | |||||||||||
| 45 | 55 | 67 | 82 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38.90 | 875 | 115 | 0,400 |
| 48 | 935 | 107 | 0,350 | |||||||||||
| 50 | 62 | 74 | 89 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38.90 | 974 | 103 | 0,500 |
| 55 | 1070 | 94 | 0,410 | |||||||||||
| 60 | 72 | 84 | 99 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38.90 | 1165 | 86 | 0,580 |
| 65 | 1265 | 79 | 0,460 | |||||||||||
