Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO-9001
Αριθμό μοντέλου: Z12B
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 2
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-7working ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς: 1000 το μήνα
Αριθμό μοντέλου: |
Z12B συνέλευση κλειδώματος |
Υλικό: |
GCr15 φέρων χάλυβας |
Βάρος: |
2.3-108KG |
Εξωτερική διάμετρος: |
110695mm |
Πάχος (χιλ.): |
60-155 |
Άντεξε το μέγεθος: |
70600mm |
Ροπή (kNm: |
4.25-731.6 |
Αριθμό μοντέλου: |
Z12B συνέλευση κλειδώματος |
Υλικό: |
GCr15 φέρων χάλυβας |
Βάρος: |
2.3-108KG |
Εξωτερική διάμετρος: |
110695mm |
Πάχος (χιλ.): |
60-155 |
Άντεξε το μέγεθος: |
70600mm |
Ροπή (kNm: |
4.25-731.6 |

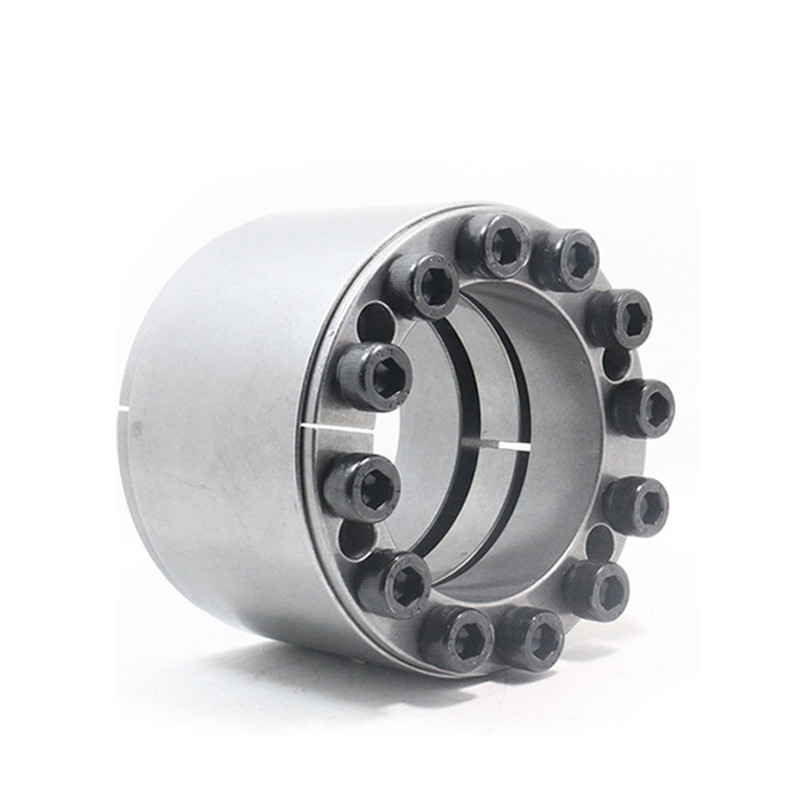

Άξονας κλειδώματος συνελεύσεων κλειδώματος συσκευών Z12B κλειδώματος για τα μεταλλουργικά μηχανήματα
Χαρακτηριστικά γνωρίσματα προϊόντων
Η συνέλευση κλειδώματος είναι ένα προηγμένο βασικό συστατικό που χρησιμοποιείται ευρέως στη μηχανική σύνδεση κάτω από το βαρύ φορτίο στον κόσμο. Στη σύνδεση της ρόδας και του άξονα, είναι μια keyless συσκευή σύνδεσης που πραγματοποιεί τη μετάδοση φορτίων με τη σκλήρυνση των υψηλής αντοχής μπουλονιών για να καταστήσει την πίεση και την τριβή παραχθείσες μεταξύ των επιφανειών συγκράτησης.
Η συνέλευση κλειδώματος ζ-σειρών που παράγεται από Changzhou την επιχείρηση μετάδοσης tianniu στηρίζεται στα επιτακτικά τεχνικά πρότυπα στην Ευρώπη, και έχει κάνει μερικές δημιουργικές βελτιώσεις στα προϊόντα επιστημονικά. Η επιχείρηση παράγει κυρίως το ευρώ, τα πρότυπα JB (ΜΒ), τα ΑΜΕΡΙΚΑΝΙΚΆ πρότυπα και τα διάφορα μεταβλητά προϊόντα σειράς συνελεύσεων κλειδώματος. Τα προϊόντα εξ:άγω στην Ευρωπαϊκή Ένωση, τις Ηνωμένες Πολιτείες, την Αυστραλία, τη Νοτιοανατολική Ασία, Χονγκ Κονγκ και την Ταϊβάν και άλλες χώρες και περιοχές. Αυτή τη στιγμή, η επιχείρηση καλύπτει έναν τομέα 1000 τετραγωνικών μέτρων και έχει τα διάφορα CNC εργαλεία μηχανών, τη μεγάλης ακρίβειας όργανο μέτρησης και τα ειδικά όργανα μέτρησης. Η επιχείρηση έχει αναπτύξει διαδοχικά και έχει παραγάγει περισσότερες από 30 τυποποιημένες σειρές και χιλιάδες προδιαγραφές των συνελεύσεων κλειδώματος. Είναι μεγάλης κλίμακας επαγγελματικός κατασκευαστής συνελεύσεων κλειδώματος στην Κίνα
Η συνέλευση κλειδώματος ζ-σειρών που παράγεται από Changzhou την επιχείρηση μετάδοσης tianniu είναι μια keyless δομή σύνδεσης. Στο πλαίσιο της δράσης της αξονικής δύναμης, τα εσωτερικά και εξωτερικά μανίκια συρρικνώνονται και επεκτείνονται πολύ με τον άξονα και την πλήμνη για να παραγάγουν αρκετή τριβή για να διαβιβάσουν τη ροπή και την αξονική δύναμη, ώστε να επιτύχουν το σκοπό της λειτουργίας μηχανισμών
Κατάλληλος για τις υψηλές περιπτώσεις φορτίων
Ιδιαίτερα κατάλληλος για την εναλλασσόμενη ροπή
Χαρακτηριστικές εφαρμογές: σφόνδυλος, τύμπανο ζωνών
Σύστημα ροπής
Εγκατάσταση
Εγκαταστήστε 1 μανίκι 1xt επέκτασης
Εγκαταστήστε 2 μανίκια 1.9xt επέκτασης
Εγκαταστήστε 3 μανίκια 2.7xt επέκτασης
Εγκαταστήστε 4 μανίκια 3.6xt επέκτασης
Παράμετροι προϊόντων
|
基 本 尺 寸 θεμελιώδεις διαστάσεις |
内六角螺钉 εσωτερικό hexagon διευθυνμένο μπουλόνι |
额 定 负 荷 Εκτιμημένο φορτίο |
Pf (N/mm2) |
ΜΑ
(Ν·μ) |
Γ
(κλ) |
||||||
| δ | Δ | Ι | Λ | Λ1 |
规 格 μεγέθη |
数 量 Qty |
FT (kN) | ΑΜ (kN·μ) | |||
| χιλ. | |||||||||||
| 70 | 110 | 8 | 204 | 7.15 | 194 | 2.3 | |||||
| 80 | 120 | 50 | 60 | 70 | M10 | 10 | 250 | 10.25 | 212 | 83 | 2.5 |
| 90 | 130 | 11 | 280 | 12.6 | 207 | 2.7 | |||||
| 100 | 145 | 10 | 372 | 18.6 | 205 | 4.1 | |||||
| 110 | 155 | 60 | 70 | 82 | 10 | 372 | 20.5 | 187 | 4.4 | ||
| 120 | 165 | 11 | 408 | 24.5 | 188 | 4.8 | |||||
| 130 | 180 | M12 | 14 | 520 | 33.8 | 197 | 145 | 6.3 | |||
|
140 150 |
190 200 |
65 | 79 | 91 |
15 15 |
557 557 |
39.0 41.8 |
196 183 |
6.6 7.8 |
||
| 160 | 210 | 16 | 593 | 47.5 | 183 | 9.4 | |||||
| 170 | 225 | 78 | 92 | 106 | 15 | 764 | 65.0 | 193 | 10.7 | ||
| 180 | 235 | M14 | 765 | 69.0 | 182 | 230 | 11.3 | ||||
| 190 | 250 | 88 | 102 | 116 | 16 | 815 | 77.5 | 163 | 14.6 | ||
| 200 | 260 | 20 | 1020 | 102 | 194 | 15.3 | |||||
| 220 | 285 | 15 | 1060 | 117 | 174 | 20.2 | |||||
| 240 | 305 | 20 | 1410 | 170 | 212 | 21.8 | |||||
| 260 | 325 | 96 | 110 | 130 | M16 | 21 | 1480 | 193 | 205 | 355 | 23.4 |
| 280 | 355 | 21 | 1650 | 232 | 213 | 30.0 | |||||
| 300 | 375 | 21 | 1650 | 249 | 198 | 31.2 | |||||
| 320 | 405 | 124 | 136 | 156 | M20 | 20 | 2210 | 354 | 191 | 690 | 48.0 |
| 340 | 425 | 2210 | 376 | 180 | 51.0 | ||||||
| 360 | 455 | 20 | 2750 | 496 | 185 | 69.0 | |||||
| 380 | 475 | 20 | 2750 | 524 | 175 | 73.0 | |||||
| 400 | 495 | 22 | 3010 | 602 | 183 | 76.0 | |||||
| 420 | 515 | 24 | 3300 | 694 | 190 | 80.0 | |||||
| 440 | 535 | 24 | 3300 | 728 | 166 | 81.0 | |||||
| 460 | 555 | 24 | 3300 | 760 | 159 | 85.0 | |||||
| 480 | 575 | 140 | 155 | 177 | M22 | 25 | 3440 | 830 | 159 | 930 | 88.0 |
| 500 | 595 | 25 | 3440 | 861 | 153 | 91.0 | |||||
| 520 | 615 | 28 | 3850 | 1003 | 164 | 95.0 | |||||
| 540 | 635 | 28 | 3850 | 1042 | 158 | 98.0 | |||||
| 560 | 655 | 30 | 4130 | 1157 | 163 | 101.0 | |||||
| 580 | 675 | 30 | 4130 | 1199 | 158 | 104.0 | |||||
| 600 | 695 | 30 | 4130 | 1240 | 153 | 108.0 | |||||
