Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO-9001
Αριθμό μοντέλου: Ckzf-β σειρά
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: PC 1
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-10working ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Όνομα: |

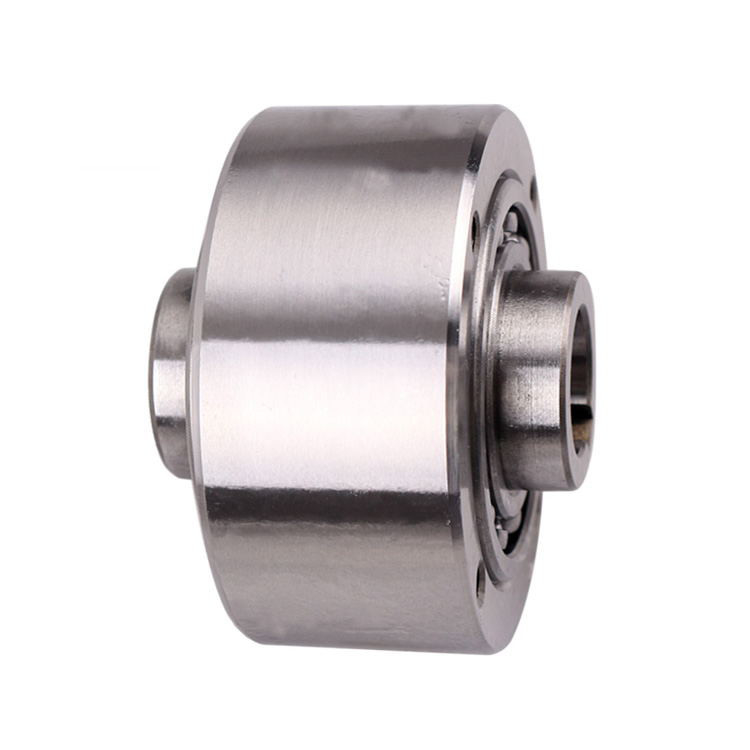

Ο τύπος ckzf-β Sprag κάνει ελεύθερο πεντάλ συμπλέκτης Backstop |
Υλικό: |
Φέρων χάλυβας GCR 15 |
Τύπος: |
Ρουλεμάν ενός τρόπου |
Thichness (χιλ.): |
100-310 |
Ροπή (NM): |
250-8500 |
Βάρος (κλ): |
2.3-70 |
Άντεξε το μέγεθος (χιλ.): |
30-130 |
Όνομα: |
Ο τύπος ckzf-β Sprag κάνει ελεύθερο πεντάλ συμπλέκτης Backstop |
Υλικό: |
Φέρων χάλυβας GCR 15 |
Τύπος: |
Ρουλεμάν ενός τρόπου |
Thichness (χιλ.): |
100-310 |
Ροπή (NM): |
250-8500 |
Βάρος (κλ): |
2.3-70 |
Άντεξε το μέγεθος (χιλ.): |
30-130 |
Εισαγωγή παραγωγής
Το ckzf-β είναι ένας μονόδρομος συμπλέκτης τύπων σφηνών μη-επαφών ρουλεμάν. Υποστηριγμένος από 2 160 ρουλεμάν σειράς. Το εξωτερικό δαχτυλίδι υπερβαίνει την περιστροφή, μόνο το εξωτερικό δαχτυλίδι σχεδιάζεται για να έχει μια μονόδρομη λειτουργία. Το λίπος συμπεριλαμβάνεται στο εργοστάσιο. Τα εσωτερικά και εξωτερικά δαχτυλίδια έχουν keyways, και τα πρόσωπα τελών έχουν τις τρύπες βιδών, οι οποίες μπορούν να εγκατασταθούν στις κάθετες ή οριζόντιες θέσεις. Παράδειγμα εφαρμογής για την αντίστροφη περιστροφή ή την ταχύτητα υπό τους όρους υψηλής ταχύτητας.
Ο τύπος ckzf-β είναι ένα φυγοκεντρικό sprag typefreewheelswith η εσωτερική φυλή που, που χρησιμοποιεί δύο 60 ρουλεμάν σειράς,
μόνο η εξωτερική φυλή σχεδιάζεται για να κάνει ελεύθερο πεντάλ, οι μονάδες είναι deliveredoil λαδωμένες.
Η εσωτερική φυλή και η εξωτερική φυλή έχουν keyway, και η αντιμετώπιση έχει τη βίδα, teary για είτε την οριζόντια είτε κάθετη εγκατάσταση.
Κατάλληλος για την πίσω-στάση, ή υπέρβαση των εφαρμογών συμπλεκτών.
Ο μονόδρομος συμπλέκτης αποτελείται από ένα εξωτερικό δαχτυλίδι, ένα εσωτερικό δαχτυλίδι και έναν φραγμό σφηνών που τίθενται μεταξύ του εσωτερικού δαχτυλιδιού και του εξωτερικού δαχτυλιδιού. Μπορεί να είναι ένα φρένο φραγμών σφηνών ή ένα φρένο κυλίνδρων. Οι μονόδρομοι συμπλέκτες μπορούν να διαιρεθούν σε δύο τύπους:
Μονόδρομος συμπλέκτης με το ρουλεμάν
Μονόδρομος συμπλέκτης χωρίς συμπεριφορά
Για τους μονόδρομους συμπλέκτες, είναι πολύ σημαντικό ότι τα κέντρα των εσωτερικών και εξωτερικών δαχτυλιδιών ευθυγραμμίζονται. Εάν επιλέγετε έναν μονόδρομο συμπλέκτη χωρίς ρουλεμάν, ο πελάτης πρέπει να εξασφαλίσει ότι το κέντρο των εσωτερικών και εξωτερικών δαχτυλιδιών ευθυγραμμίζεται κατά τη διάρκεια της εγκατάστασης.
| Τύπος |
Ονομαστική ροπή {Ν·μ} |
Υπέρβαση περιοριστικός τις ταχύτητες r/min | Διάσταση inmm | Βάρος | |||||||||||
| nmin | nmax | δ H7 | Δ H7 | Φ | D1 | Β | γ | Λ | NM | Χ | bw *tw | δισεκατομμύριο *tn | κλ | ||
| Ckzf-B30100 | 250 | 780 | 6000 | 30 | 100 | 87 | 75 | 51 | 68 | 60.5 | 6-M6 | 10 | 8*4.0 | 8*3.3 | 2.3 |
| Ckzf-B35110 | 300 | 740 | 6000 | 35 | 110 | 96 | 80 | 55 | 74 | 63 | 6-M6 | 12 | 10*5.0 | 10*3.3 | 3.2 |
| Ckzf-B40125 | 450 | 720 | 5000 | 40 | 125 | 108 | 90 | 63 | 86 | 73 | 6-M8 | 14 | 12*5.0 | 12*3.3 | 4.3 |
| Ckzf-B45130 | 510 | 665 | 4000 | 45 | 130 | 112 | 95 | 63 | 86 | 73 | 8-M8 | 14 | 14*5.5 | 14*3.8 | 5.0 |
| Ckzf-B50150 | 820 | 610 | 4000 | 50 | 150 | 132 | 110 | 73 | 94 | 86 | 8-M8 | 14 | 14*5.5 | 14*3.8 | 7.5 |
| Ckzf-B55160 | 976 | 600 | 3200 | 55 | 160 | 138 | 115 | 73 | 104 | 86 | 8-M10 | 16 | 16*6.0 | 16*4.3 | 9.0 |
| Ckzf-B60170 | 1300 | 490 | 3200 | 60 | 170 | 150 | 125 | 91 | 114 | 105 | 10-M10 | 16 | 18*7.0 | 18*4.4 | 12.7 |
| Ckzf-B70190 | 1600 | 480 | 2400 | 70 | 190 | 165 | 140 | 108 | 134 | 124 | 10-M10 | 16 | 20*7.5 | 20*4.9 | 14.5 |
| Ckzf-B80210 | 2500 | 450 | 2400 | 80 | 210 | 185 | 160 | 106 | 144 | 124 | 10-M10 | 16 | 22*9.0 | 22*5.4 | 19.0 |
| Ckzf-B90230 | 3300 | 420 | 2000 | 90 | 230 | 206 | 180 | 114 | 158 | 143 | 10-M12 | 20 | 22*9.0 | 25*5.4 | 29.5 |
| Ckzf-B100270 | 5800 | 420 | 2000 | 100 | 270 | 240 | 200 | 121 | 182 | 153 | 10-M16 | 24 | 28*10 | 28*6.4 | 42.5 |
| Ckzf-B130310 | 8500 | 415 | 2000 | 130 | 310 | 278 | 240 | 169 | 212 | 194 | 12-M16 | 24 | 32*11 | 32*7.4 | 70 |
