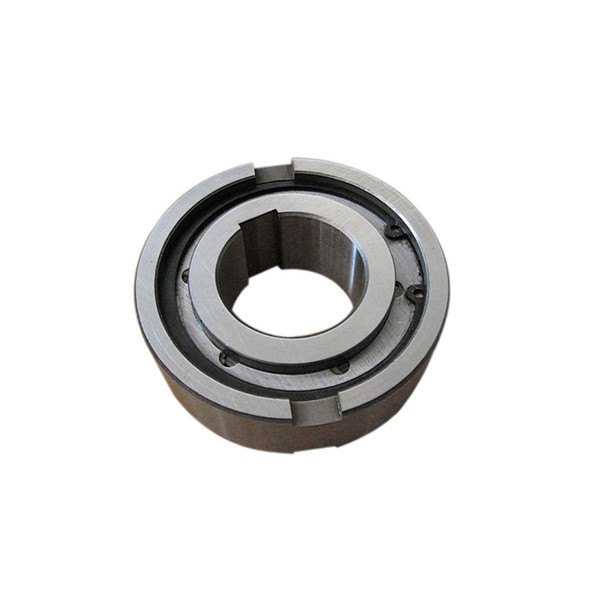

Χρωματογραφία-β κύλινδρος ένα σειράς συμπλέκτης Backstop τρόπων χωρίς υποστήριξη ρουλεμάν

Χρωματογραφία-β συμπλέκτης Backstop τρόπων πρώτου τύπου κυλίνδρων χωρίς υποστήριξη ρουλεμάν

Εισαγωγή παραγωγής

Ο τύπος χρωματογραφία-β είναι ένας τύπος κυλίνδρων κάνει ελεύθερο πεντάλ μη-ρουλεμάν που υποστηρίζεται. Τα ρουλεμάν απαιτούνται για να υποστηρίξουν τα αξονικά και ακτινωτά φορτία. Η λίπανση και η σφράγιση πρέπει επίσης να παρασχεθούν από την εγκατάσταση. Η ονομαστική εξωτερική διάμετρος είναι η ίδια με μια σειρά 63… ένσφαιρος τριβέας.

Εφαρμογή: πρώτιστα χρησιμοποιημένος στον εκκινητή μοτοσικλετών.

Μια χαρακτηριστική ρύθμιση είναι να εγκατασταθεί αυτός ο τύπος παράλληλα με ένα ρουλεμάν μέσα στις ίδιες ανοχές θέσης, όπως φαίνεται στην ακόλουθη σελίδα. Η εσωτερική φυλή κλειδώνεται στον άξονα.
Η εξωτερική φυλή έχει τη θετική ανοχή n6, για να δώσετε έναν Τύπο ταιριάξτε σε μια κατοικία H7. Οι πρόσθετες δευτερεύουσες εγκοπές στην εξωτερική φυλή επιτρέπουν τη θετική μετάδοση ροπής.
Εάν η κατοικία είναι στην ανοχή K6, η χρήση των εγκοπών δεν είναι απαραίτητη, αλλά η κατοικία πρέπει να είναι αρκετά ισχυρή να μην επεκταθεί μετά από τη συνέλευση. Αυτό το σχέδιο μπορεί να δεχτεί μια αξονική μη ευθυγράμμιση εσωτερικού και uter τη φυλή ± S/2.

Παράμετροι προϊόντων
