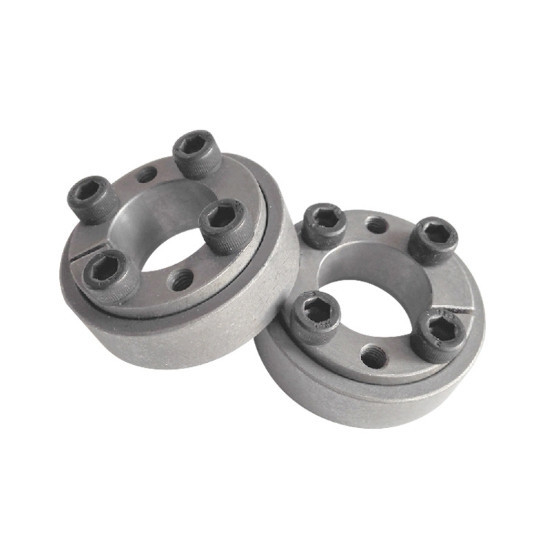

Z10-30*60 συνέλευση κλειδώματος άξονων για τον εξοπλισμό αυτοματοποίησης

Name: Z10-30*60 συνέλευση κλειδώματος άξονων για τον εξοπλισμό αυτοματοποίησης
Brand: Tianniu
SKU: Z10
Rating: 4.9 (123 reviews)

Λεπτομέρειες για το προϊόν

Τόπος καταγωγής: Κίνα

Μάρκα: Tianniu

Πιστοποίηση: ISO-9001

Αριθμό μοντέλου: Z10

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 2

Τιμή: negotiable

Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο

Χρόνος παράδοσης: 5-7working ημέρες

Δυνατότητα προσφοράς: 1000 το μήνα

Βρείτε την καλύτερη τιμή

Επικοινωνήστε τώρα

Προδιαγραφές

Περιγραφή

Προδιαγραφές

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            30x60 συνέλευση κλειδώματος άξονων, Συνέλευση κλειδώματος άξονων εξοπλισμού αυτοματοποίησης, Z10 συσκευή κλειδώματος άξονων


Αριθμό μοντέλου:	Z10 συνέλευση κλειδώματος	Υλικό:	GCr15 φέρων χάλυβας
Βάρος:	0.06-22KG	Εξωτερική διάμετρος:	32300mm
Πάχος (χιλ.):	37-77	Άντεξε το μέγεθος:	12180mm
Ροπή (kNm:	14-1000

Αριθμό μοντέλου:	Z10 συνέλευση κλειδώματος
Υλικό:	GCr15 φέρων χάλυβας
Βάρος:	0.06-22KG
Εξωτερική διάμετρος:	32300mm
Πάχος (χιλ.):	37-77
Άντεξε το μέγεθος:	12180mm
Ροπή (kNm:	14-1000

Περιγραφή

Z10-30*60 συνέλευση κλειδώματος άξονων για τον εξοπλισμό αυτοματοποίησης

Z10-30*60 συνέλευση κλειδώματος συσκευών κλειδώματος για τον εξοπλισμό αυτοματοποίησης

Χαρακτηριστικά γνωρίσματα προϊόντων

Η ειδική προσοχή πρέπει να πληρωθεί στην ακολουθία εγκατάστασης κατά τοποθετώντας τη συνέλευση κλειδώματος πέρα από το ρουλεμάν συμπλεκτών sprag. Τα ρουλεμάν ακρίβειας πρέπει επίσης να δώσουν προσοχή στις θετικές και αρνητικές άκρες. Εάν εγκατασταθούν στην αντίστροφη, δυναμική δυσαναλογία θα προκληθεί και η απόδοση των ρουλεμάν θα επηρεαστεί.

Ο αξονικός προσδιορισμός θέσης των γωνιακών ρουλεμάν επαφών εξαιρετικά-ακρίβειας στον άξονα ή στο φέρον κάθισμα υιοθετεί συνήθως τα καρύδια κλειδώματος ή τα καλύμματα τελών. Αυτοί που κλειδώνουν τη συνέλευση απαιτούν την υψηλή γεωμετρική ακρίβεια και την καλή μηχανική δύναμη για να παρέχουν τη σταθερούς υποστήριξη και τον προσδιορισμό θέσης.

Ελάττωμα και επεξεργασία

Λόγω της μακροπρόθεσμης μετάδοσης της μεγάλης ροπής στην εργασία, το μανίκι επέκτασης είναι εύκολο να προκαλεσθεί την παραμόρφωση κούρασης μετάλλων, με συνέπεια την ένδυση κούρασης μεταξύ του μανικιού επέκτασης και των συνδέσμων. Συγχρόνως, λόγω της μεγάλης συμπυκνώνοντας μηχανής, είναι δύσκολο να επισκευάσει. Για να λύσουν αυτά τα προβλήματα, τα πολυμερή σύνθετα μπορούν να χρησιμοποιηθούν για την επιτόπια επισκευή. Η ταιριάζοντας με σχέση μεταξύ των μερών και του τρέχοντας κράτους και η ένδυση του εξοπλισμού έχουν γενικά την αντίστοιχη σχέση μεταξύ των μερών και της διαδικασίας επισκευής φορμών.

Η επισκευή διαιρείται κυρίως σε ακόλουθα βήματα: κατ' αρχάς, τα φορεμένα μέρη του περιοδικού και η εσωτερική τρύπα του εργαλείου αντιμετωπίζονται για να είναι καθαρά, ξηρά και τραχιά, και το χρώμα αρχικών μετάλλων εκτίθεται. Η επιφάνεια της διαμέτρου άξονων είναι ντυμένη με την επισκευή υλικό 2211f πολυμερών μετάλλων, ξυμένη με έναν κυβερνήτη και σταθεροποιημένη Η επιφάνεια της εσωτερικής τρύπας του εργαλείου θα αντιμετωπιστεί, και το υλικό επισκευής πολυμερών μετάλλων θα εφαρμοστεί για να λειάνει και να σταθεροποιήσει το ίχνος ένδυσης Αφότου θερμαίνεται το υλικό και σταθεροποιείται, η επιφάνεια του υλικού είναι γυαλισμένη και ισοπεδωμένη, και το εσωτερικό δαχτυλίδι της συνέλευσης κλειδώματος χρησιμοποιείται ως φόρμα

Εγκαταστήστε το επισκευασμένο μέρος της επιφάνειας διαμέτρων άξονων με το μέγεθος, γυαλίστε την άκρη ποδιών, και μετρήστε έπειτα το επισκευασμένο μέγεθος Τέλος, τα εσωτερικά και εξωτερικά δαχτυλίδια της συνέλευσης κλειδώματος είναι ντυμένα με τα υλικά επισκευής πολυμερών μετάλλων για τη Γενική Συνέλευση.

Παράμετροι προϊόντων

Z10-30*60 συνέλευση κλειδώματος άξονων για τον εξοπλισμό αυτοματοποίησης 0

Diamension					Κεφαληφόροι κοχλίες κεφαλιών υποδοχών	Εκτιμημένο φορτίο		Ροπή σκλήρυνσης βιδών	Βάρος
δ	Δ	dw	Ι	χ	d1	FT	ΑΜ	ΜΑ (N.m)	(Κλ)
12	32	10	9	11	M5×8	8	0,038	5	0,06
14	37	12	9	11	M5×8	9	0,052	5	0,08
16	41	14	12	15	M5×12	13	0,09	5	0,12
18	44	15	12	15	M5×12	10	0,08	5	0,12
18	44	16	12	15	M5×12	14	0,112	5	0,12
20	47	17	12	15	M5×12	16	0,14	5	0,15
20	47	18	12	15	M5×12	20	0,184	5	0,15
24	50	19	14	18	M5×12	17	0,16	5	0,2
24	50	20	14	18	M5×12	20	0,2	5	0,2
24	50	22	14	18	M5×12	25	0,28	5	0,2
30	60	24	1 6	20	M5×12	23	0,28	5	0,3
30	60	25	1 6	20	M5×12	25	0,32	5	0,3
30	60	26	1 6	20	M5×12	27	0,36	5	0,3
36	72	28	18	22	M6×16	37	0,55	12	0,4
36	72	30	18	22	M6×16	43	0,68	12	0,4
36	72	31	18	22	M6×16	46	0,74	12	0,4
44	80	34	20	24	M6×16	41	0,7	12	0,6
44	80	35	20	24	M6×16	44	0,77	12	0,6
44	80	36	20	24	M6×16	47	0,85	12	0,6
50	90	38	22	26	M6×16	55	1.1	12	0,8
50	90	40	22	26	M6×16	64	1.32	12	0,8
50	90	42	22	26	M6×16	72	1.54	12	0,8
55	100	42	23	29	M6×16	54	1.13	12	1.1
55	100	45	23	29	M6×16	66	1.5	12	1.1
55	100	48	23	29	M6×16	77	1.85	12	1.1
62	110	48	23	29	M6×16	69	1.6	12	1.3
62	110	50	23	29	M6×16	77	1.92	12	1.3
62	110	52	23	29	M6×16	84	2.17	12	1.3
68	115	50	23	29	M6×16	73	1.8	12	1.4
68	115	55	23	29	M6×16	90	2.44	12	1.4
68	115	60	23	29	M6×16	103	3.1	12	1.4
75	1 38	55	25	31	M8×25	97	2.7	29	1.7
75	1 38	60	25	31	M8×25	117	3.52	29	1.7
75	1 38	65	25	31	M8×25	133	4.3	29	1.7
80	145	60	25	31	M8×25	108	3.25	29	1.9
80	145	65	25	31	M8×25	121	3.97	29	1.9
80	145	70	25	31	M8×25	133	4.7	29	1.9
90 (85,90)	155	65	30	38	M8×25	145	4.7	29	3.3
	155	70	30	38	M8×25	170	5.98	29	3.3
	155	75	30	38	M8×25	190	7.2	29	3.3
100 (95.100)	170	70	34	43	M8×25	170	5.91	29	4.7
	170	75	34	43	M8×25	200	7.42	29	4.7
	170	80	34	43	M8×25	220	8.9	29	4.7
110 (105.110)	185	80	39	40	M10×30	226	9.05	58	5.9
	185	85	39	40	M10×30	255	10.38	58	5.9
	185	90	39	40	M10×30	280	12.6	58	5.9
125 (120.125.130)	215	90	42	53	M10×30	280	12.85	58	8.3
	215	95	42	53	M10×30	315	14.98	58	8.3
	215	100	42	53	M10×30	340	17	58	8.3
140 (135.140)	230	100	46	58	M12×35	370	18.5	100	10
	230	105	46	58	M12×35	400	21.1	100	10
	230	110	46	58	M12×35	431	23.7	100	10
155 (55.160)	263	110	50	62	M12×35	440	24	100	15
	263	115	50	62	M12×35	473	27	100	15
	263	120	50	62	M12×35	508	30.2	100	15
165 (165.170)	290	120	56	68	M16×40	525	34.5	240	22
	290	125	56	68	M16×40	620	38.6	240	22
	290	130	56	68	M16×40	660	42.8	240	22
175 (175.180)	300	130	56	68	M16×40	650	42	240	22
	300	135	56	68	M16×40	680	46.2	240	22
	300	140	56	68	M16×40	720	50.6	240	22
