Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO-9001
Αριθμό μοντέλου: Z12A
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 2
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-7working ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς: 1000 το μήνα
Αριθμό μοντέλου: |

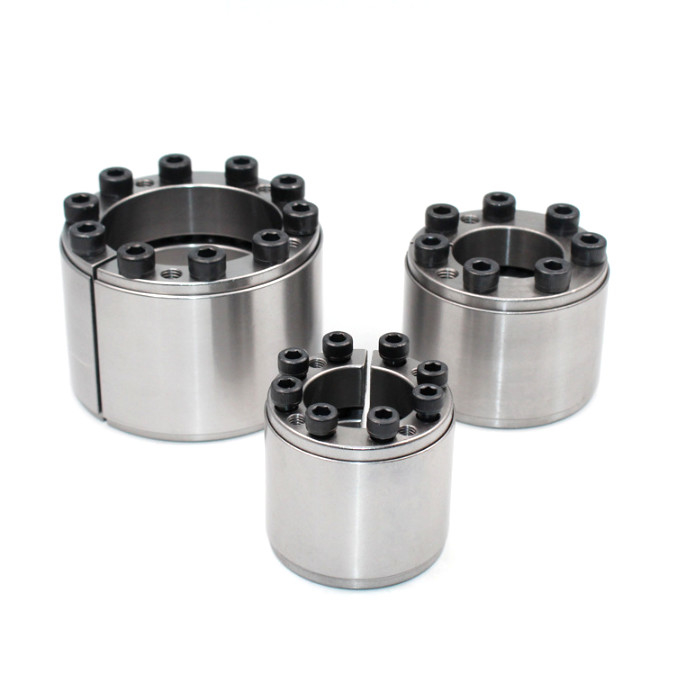

Z12A συνέλευση κλειδώματος |
Υλικό: |
GCr15 φέρων χάλυβας |
Βάρος: |
0.42-144KG |
Εξωτερική διάμετρος: |
55695mm |
Πάχος (χιλ.): |
60-155 |
Άντεξε το μέγεθος: |
20600mm |
Ροπή (kNm: |
7.5-1240 |
Αριθμό μοντέλου: |
Z12A συνέλευση κλειδώματος |
Υλικό: |
GCr15 φέρων χάλυβας |
Βάρος: |
0.42-144KG |
Εξωτερική διάμετρος: |
55695mm |
Πάχος (χιλ.): |
60-155 |
Άντεξε το μέγεθος: |
20600mm |
Ροπή (kNm: |
7.5-1240 |
Χαρακτηριστικά γνωρίσματα προϊόντων
Η συνέλευση κλειδώματος είναι ένας νέος τύπος της σύνδεσης. Στηρίζεται στη σκλήρυνση των υψηλής αντοχής μπουλονιών για να παραγάγει τη θετική πίεση μεταξύ της συνέλευσης κλειδώματος και του άξονα ή μεταξύ της επιφάνειας κατοικίας, η οποία συνοδεύεται από την τριβή και μια keyless συσκευή σύνδεσης που πραγματοποιεί τη μετάδοση φορτίων.
Έχει πολλά μοναδικά πλεονεκτήματα και χαρακτηριστικά έναντι της παραδοσιακής μηχανικής μεθόδου σύνδεσης γενικής παρέμβασης χωρίς το δεσμό και δεσμό:
1. Καλή ανταλλαξιμότητα και εύκολη αποσύνθεση. Κατά την αποσυναρμολόγηση, χαλαρώστε αρχικά τη βίδα συμπίεσης, και χρησιμοποιήστε έπειτα τη βίδα συστημάτων εκτίναξης για να εκδιώξετε την εκφόρτωση για να απελευθερώσει το κράτος σύνδεσης και να χωρίσει τη συνέλευση κλειδώματος από τα μέρη σύνδεσης.
2. Η σύνδεση συνελεύσεων κλειδώματος είναι μια ακριβής, Gap-ελεύθερη, keyless σύνδεση. Σοβαρά αποβάλλει τα μειονεκτήματα όπως η συγκέντρωση πίεσης και τα κυλώντας κλειδιά που προκαλούνται από τη βασική μετάδοση. Έχει τα πλεονεκτήματα του κατάλληλου και γρήγορου προσδιορισμού θέσης, της μακριάς ζωής υπηρεσιών και μη εύκολος να διαβρώσει. Δεν υπάρχει καμία σχετική ολίσθηση κατά τη διάρκεια της εργασίας και καμία ένδυση. Είναι ιδιαίτερα κατάλληλο για τη χρήση στη διάφορη μεγάλης ακρίβειας μετάδοση και τους σερβο μηχανισμούς.
3. Η σύνδεση συνελεύσεων κλειδώματος μπορεί να αντισταθεί τα βαριά φορτία. Η δομή της μπορεί να γίνει στις διάφορες μορφές. Προκειμένου να καλυφθούν οι απαιτήσεις φορτίων εγκαταστάσεων, μια συνέλευση κλειδώματος δεν είναι αρκετή, και η πολλαπλάσια σειρά μπορεί να χρησιμοποιηθεί σε σχέση με.
4. Όταν το μανίκι συζεύξεων επέκτασης εγκαθίσταται στην αξονική κατεύθυνση, μπορεί εύκολα να ρυθμίσει το απαραίτητο μέγεθος θέσης της αξονικής κατεύθυνσης και της σχετικής θέσης των μερών χωρίς οποιαδήποτε αξονική σταθεροποίηση.
5. Απλός να κατασκευαστεί και να εγκατασταθεί. Οι άξονες και οι τρύπες για την εγκατάσταση της συνέλευσης κλειδώματος δεν απαιτούν τις μεγάλης ακρίβειας ανοχές κατασκευής όπως μια τακτοποίηση παρέμβασης, και δεν υπάρχει καμία ανάγκη να θερμαθεί, να δροσιστεί ή να χρησιμοποιηθεί ο διατηρημένος σταθερή ατμοσφαιρική πίεση εξοπλισμός για να εγκαταστήσει τη συνέλευση κλειδώματος, να σφίγξει ακριβώς τις βίδες στη διευκρινισμένη αξία ροπής.
Παράμετροι προϊόντων
|
基 本 尺 寸 θεμελιώδεις διαστάσεις |
内六角螺钉 εσωτερικό hexagon διευθυνμένο μπουλόνι |
额 定 负 荷 Εκτιμημένο φορτίο |
Pf (N/mm2) |
ΜΑ
(Ν·μ) |
Γ
(κλ) |
||||||
| δ | Δ | Ι | Λ | Λ1 |
规 格 μεγέθη |
数 量 Qty |
FT (kN) | ΑΜ (kN·μ) | |||
| χιλ. | |||||||||||
| 25 | 0,84 | 297 | 0,42 | ||||||||
| 28 | 55 | 32 | 40 | 46 | M6 | 6 | 67 | 0,94 | 265 | 17 | 0,44 |
| 30 | 1.00 | 248 | 0,47 | ||||||||
| 35 | 60 | 60 | M6 | 74 | 1.30 | 165 | 17 | 1.0 | |||
| 40 | 75 | 44 | 54 | 62 | M8 | 7 | 145 | 2.90 | 282 | 41 | 1.0 |
| 45 | 75 | 62 | M8 | 145 | 3.26 | 251 | 41 | 1.2 | |||
| 50 | 80 | 8 | 165 | 4.15 | 200 | 1.4 | |||||
|
55 60 |
85 90 |
56 | 64 | 72 | M8 |
9 10 |
186 207 |
5.15 6.20 |
205 202 |
41 |
1.6 1.7 |
| 65 | 95 | 10 | 207 | 6.75 | 187 | 1.9 | |||||
| 70 | 110 | 10 | 329 | 11.5 | 223 | 3.1 | |||||
| 80 | 120 | 70 | 78 | 88 | M10 | 11 | 362 | 14.5 | 215 | 83 | 3.5 |
| 90 | 130 | 12 | 390 | 17.8 | 208 | 3.8 | |||||
| 100 | 145 | 14 | 527 | 26.3 | 200 | 6.1 | |||||
| 110 | 155 | 90 | 100 | 112 | M12 | 17 | 575 | 31.8 | 198 | 145 | 6.2 |
| 120 | 165 | 18 | 670 | 40.4 | 212 | 7.2 | |||||
| 130 | 180 | 16 | 759.0 | 49 | 180 | 11.1 | |||||
|
140 150 |
190 200 |
104 | 116 | 130 | M14 |
18 19 |
842.8 896.8 |
59 67 |
186 185 |
230 |
11.8 12.6 |
| 160 | 210 | 20 | 950.0 | 76 | 183 | 13.4 | |||||
| 170 | 225 | 19 | 1223.5 | 104 | 172 | 19.6 | |||||
| 180 | 235 | 20 | 1288.8 | 116 | 172 | 20.6 | |||||
| 190 | 250 | 21 | 1363.0 | 129 | 172 | 23.8 | |||||
| 200 | 260 | 134 | 146 | 162 | M16 | 22 | 1427.5 | 143 | 172 | 355 | 24.9 |
| 220 | 285 | 24 | 1581.8 | 174 | 172 | 29.6 | |||||
| 240 | 305 | 26 | 1725.0 | 207 | 172 | 31.9 | |||||
| 260 | 325 | 28 | 1846.0 | 240 | 170 | 34.3 | |||||
| 280 | 355 | 24 | 2428 | 340 | 161 | 52 | |||||
|
300 320 |
375 405 |
165 | 177 | 197 | M20 |
25 28 |
2540 2881 |
381 461 |
168 175 |
690 |
55.3 67.3 |
| 340 | 425 | 29 | 2994 | 509 | 171 | 71 | |||||
| 360 | 455 | 28 | 3588 | 646 | 169 | 96.5 | |||||
| 380 | 475 | 30 | 3821 | 726 | 170 | 101.2 | |||||
| 400 | 495 | 31 | 3960 | 792 | 168 | 106 | |||||
| 420 | 515 | 32 | 4100 | 861 | 165 | 110.7 | |||||
| 440 | 535 | 24 | 4260 | 937 | 165 | 110 | |||||
| 460 | 555 | 24 | 4300 | 980 | 158 | 113 | |||||
| 480 | 575 | 190 | 202 | 224 | M22 | 28 | 5000 | 1200 | 176 | 930 | 118 |
| 500 | 595 | 28 | 5100 | 1240 | 169 | 122 | |||||
| 520 | 615 | 30 | 5330 | 1390 | 174 | 126 | |||||
| 540 | 635 | 30 | 5400 | 1440 | 168 | 131 | |||||
| 560 | 655 | 32 | 5680 | 1590 | 172 | 135 | |||||
| 580 | 675 | 33 | 5800 | 1705 | 172 | 140 | |||||
| 600 | 695 | 33 | 5860 | 1760 | 166 | 144 |
