Στοιχεία στερέωσης κώνων συνελεύσεων Z12-340*425 κλειδώματος συσκευών κλειδώματος για τη μηχανή

Name: Στοιχεία στερέωσης κώνων συνελεύσεων Z12-340*425 κλειδώματος συσκευών κλειδώματος για τη μηχανή
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: Z12A
Price: 50.00 USD
Availability: InStock

Brand Name:	Tianniu
Model Number:	Z12A
MOQ:	2
τιμή:	negotiable
Delivery Time:	5-7working ημέρες
Payment Terms:	Λ/Κ, D/A, D/P, T/T, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

ISO-9001

Αριθμό μοντέλου:

Z12A συνέλευση κλειδώματος

Υλικό:

GCr15 φέρων χάλυβας

Βάρος:

0.42-144KG

Εξωτερική διάμετρος:

55695mm

Πάχος (χιλ.):

60-155

Άντεξε το μέγεθος:

20600mm

Ροπή (kNm:

7.5-1240

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο

Δυνατότητα προσφοράς:

1000 το μήνα

Επισημαίνω:

Z12 συσκευή κλειδώματος

Συνέλευση Z12 κλειδώματος

Z12 στοιχεία στερέωσης κώνων

Product Description

Στοιχεία στερέωσης κώνων συνελεύσεων Z12-340*425 κλειδώματος συσκευών κλειδώματος για τη μηχανή

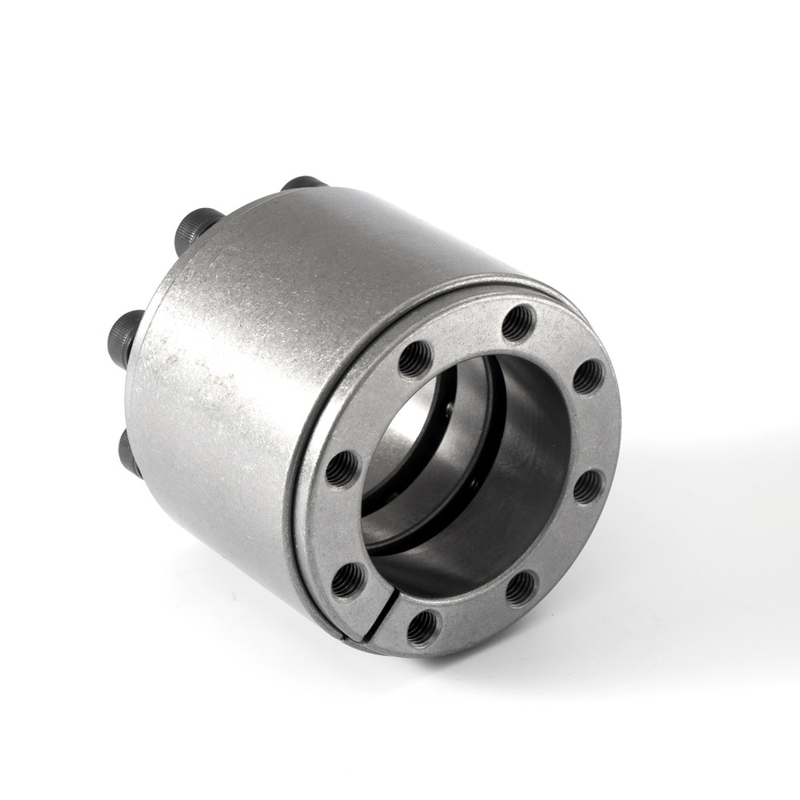

Περιγραφή της συσκευής κλειδώματος Z12

Ο κύριος σκοπός του μανικιού επέκτασης είναι να αντικατασταθεί η λειτουργία των αυλακώνω και των ενιαίων κλειδιών, ώστε να πραγματοποιηθούν η σύνδεση μεταξύ των μερών (όπως τα εργαλεία, οι σφόνδυλοι, οι τροχαλίες, κ.λπ.) και ο άξονας για να διαβιβάσει το φορτίο.

Όταν χρησιμοποιείται, μέσω της δράσης των υψηλής αντοχής μπουλονιών, μια τεράστια δύναμη εκμετάλλευσης παράγεται μεταξύ του εσωτερικού δαχτυλιδιού και του άξονα, και μεταξύ του εξωτερικού δαχτυλιδιού και της πλήμνης. Όταν κάτω από το φορτίο, η ροπή, η αξονική δύναμη, ή το συνδυασμένο φορτίο των δύο διαβιβάζονται από τη συνδυασμένη πίεση του μανικιού επέκτασης και των μερών και της συνοδευτικής της τριβής δύναμης.

Παράμετροι προϊόντων

Στοιχεία στερέωσης κώνων συνελεύσεων Z12-340*425 κλειδώματος συσκευών κλειδώματος για τη μηχανή 0

基本尺寸 θεμελιώδεις διαστάσεις					内六角螺钉 εσωτερικό hexagon διευθυνμένο μπουλόνι		额定负荷 Εκτιμημένο φορτίο		Pf (N/mm2)	ΜΑ (Ν·μ)	Γ (κλ)
δ	Δ	Ι	Λ	Λ₁	规格 μεγέθη	数量 Qty	FT (kN)	ΑΜ (kN·μ)
χιλ.					规格 μεγέθη	数量 Qty	FT (kN)	ΑΜ (kN·μ)
25								0,84	297		0,42
28	55	32	40	46	M6	6	67	0,94	265	17	0,44
30								1.00	248		0,47
35	60			60	M6		74	1.30	165	17	1.0
40	75	44	54	62	M8	7	145	2.90	282	41	1.0
45	75			62	M8		145	3.26	251	41	1.2
50	80					8	165	4.15	200		1.4
55 60	85 90	56	64	72	M8	9 10	186 207	5.15 6.20	205 202	41	1.6 1.7
65	95					10	207	6.75	187		1.9
70	110					10	329	11.5	223		3.1
80	120	70	78	88	M10	11	362	14.5	215	83	3.5
90	130					12	390	17.8	208		3.8
100	145					14	527	26.3	200		6.1
110	155	90	100	112	M12	17	575	31.8	198	145	6.2
120	165					18	670	40.4	212		7.2
130	180					16	759.0	49	180		11.1
140 150	190 200	104	116	130	M14	18 19	842.8 896.8	59 67	186 185	230	11.8 12.6
160	210					20	950.0	76	183		13.4
170	225					19	1223.5	104	172		19.6
180	235					20	1288.8	116	172		20.6
190	250					21	1363.0	129	172		23.8
200	260	134	146	162	M16	22	1427.5	143	172	355	24.9
220	285					24	1581.8	174	172		29.6
240	305					26	1725.0	207	172		31.9
260	325					28	1846.0	240	170		34.3

280	355					24	2428	340	161		52
300 320	375 405	165	177	197	M20	25 28	2540 2881	381 461	168 175	690	55.3 67.3
340	425					29	2994	509	171		71
360	455					28	3588	646	169		96.5
380	475					30	3821	726	170		101.2
400	495					31	3960	792	168		106
420	515					32	4100	861	165		110.7
440	535					24	4260	937	165		110
460	555					24	4300	980	158		113
480	575	190	202	224	M22	28	5000	1200	176	930	118
500	595					28	5100	1240	169		122
520	615					30	5330	1390	174		126
540	635					30	5400	1440	168		131
560	655					32	5680	1590	172		135
580	675					33	5800	1705	172		140
600	695					33	5860	1760	166		144

Στοιχεία στερέωσης κώνων συνελεύσεων Z12-340*425 κλειδώματος συσκευών κλειδώματος για τη μηχανή 1

Στοιχεία στερέωσης κώνων συνελεύσεων Z12-340*425 κλειδώματος συσκευών κλειδώματος για τη μηχανή 2
