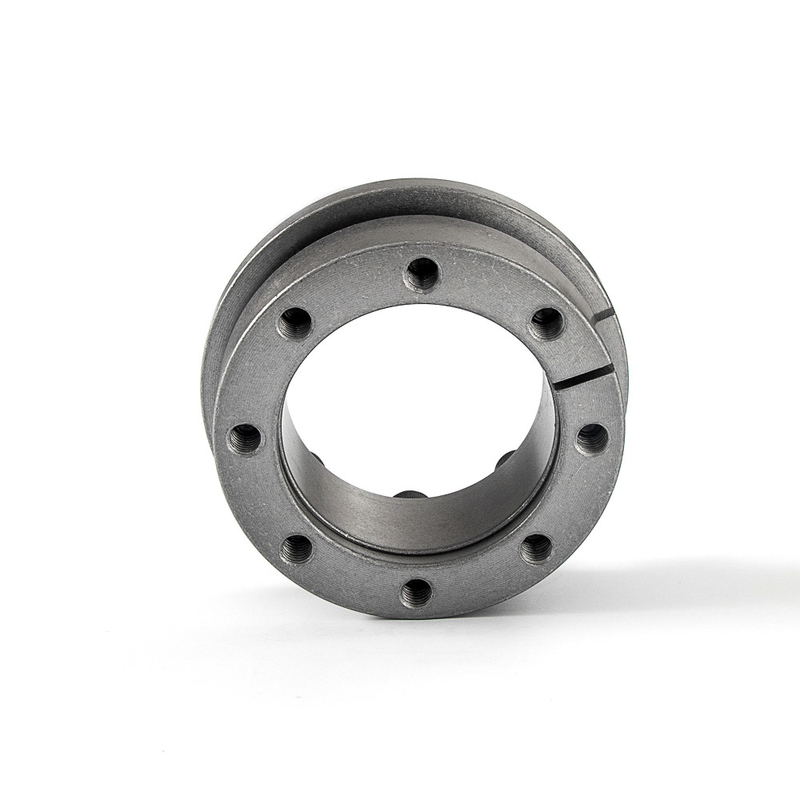

Συγκρότημα κλειδαριότητας σειράς Z8-50*80 Συγκρότημα κλειδαριότητας άξονα χωρίς κλειδί

Brand Name:	Tianniu
Model Number:	Z8
MOQ:	2
τιμή:	negotiable
Delivery Time:	5-7working ημέρες
Payment Terms:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

ISO-9001

Αριθμό μοντέλου:

Συγκρότημα κλειδώματος Z8

Υλικό:

GCr15 φέρων χάλυβας

Βάρος:

0.25-61KG

Εξωτερική διάμετρος:

47495mm

Πάχος (χιλ.):

37-77

Άντεξε το μέγεθος:

20400mm

Ροπή (kNm:

162-45000

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο

Δυνατότητα προσφοράς:

1000 το μήνα

Επισημαίνω:

Συγκρότημα κλειδώματος σειράς Z8 50x80

Μηχανήματα εργαλείων χωρίς κλειδί συναρμολόγηση

Συγκρότημα κλειδαριού χωρίς κλειδί Z8

Product Description

Συγκρότημα κλειδώματος σειράς Z8-50*80 Συγκροτήματα κλειδώματος άξονα χωρίς κλειδί

Χαρακτηριστικά των προϊόντων

Συγκρότημα κλειδώματος Z8

Εφαρμόζεται όταν ο άξονας δεν κινείται αξιακά

Η ακριβής θέση μπορεί να καθοριστεί

Η εταιρία μας Tianniu ξεκίνησε την ολοκληρωμένη έρευνα και ανάπτυξη διαφόρων επεκτατικών ελαστικών αυτού του προτύπου το 1987.Έχουμε ολοκληρώσει την ανάπτυξη όλων των τύπων επεκτατικών μανίκων σε αυτό το πρότυποΚαι προωθήθηκε στην υφαντουργία, συσκευασία, τρόφιμα, ελαφριά βιομηχανία, μεταλλουργία, χαρτοπλαστική, εκτύπωση, εργαλεία μηχανών, κέντρα μηχανών, σφυρηλατητικά εργαλεία μηχανών,Μηχανές και μηχανές για την μεταλλουργία και γενικές μηχανές και άλλες μηχανές, πήρε μια καλή φήμη, και προώθησε τα προϊόντα της βιομηχανίας μηχανών βελτιώθηκε δεξιότητα.

Το σύστημα κλειδώματος χρησιμοποιείται ευρέως σε:

Μηχανές εξόρυξης, μηχανές μεταλλουργίας, μηχανές συσκευασίας, μηχανές καπνού, μηχανές κλωστοϋφαντουργικών προϊόντων, μηχανές εκτύπωσης, μηχανές σφυρηλασίας, μηχανές μηχανικήςΜηχανές και μηχανές για την κατασκευή ή την επεξεργασία οχημάτωνΠαραδείγματος χάριν: τροχαλία ζώνης, ζυγαριά, γρανάζια, προπέλα, μεγάλος και μικρός ανεμιστήρας, ανεμιστήρας ή άμεση σύνδεση με άξονα και κέντρο και άλλες συνδέσεις μετάδοσης

Παράμετροι προϊόντων

βασικές διαστάσεις						εσωτερική έξιγωνη βίδα με κεφαλή		Ονομαστικό φορτίο		Pf (N/mm2)	Μ_Α (Ματ)	G (kg)
d	D	Α	Α₀	Α₁	Α₂	μεγέθη	Αριθμός	F₁(kN)	Μ_t(kN·m)
χμ
20	47	17	22	28	34	M6 × 20	5	30	0.29	220	17	0.25
22									0.32	200		0.26
24	50								0.37	200		0.27
25							6	36	0.45	215		0.28
28	55								0.5	200		0.32
30									0.54	219		0.34
32	60						8	48	0.77	215		0.35
35									0.84	190		0.37
38	65								0.91	195		0.38
40									0.96	190		0.40
45	75	20	25	33	41	M8 × 25	7	77	1.75	230	41	0.63
50	80								1.93	210		0.68
55	85						8	88	2.45	215		0.73
60	90								2.7	190		0.78
63	95						9	100	3.18	205		0.83
65									3.25	200		0.89

基本尺寸 βασικές διαστάσεις						εσωτερική έξιγωνη βίδαεσωτερικό εξάγωνο βρόχο με κεφαλή		额定负荷 Ονομαστικό φορτίο		Pf (N/mm2)	Μ_Α (Ματ)	G (kg)
d	D	Α	Α₀	Α₁	Α₂	规格 μεγέθη	Αριθμός Αριθμός	F₁(kN)	Μ_t(kN·m)
χμ						规格 μεγέθη	Αριθμός Αριθμός	F₁(kN)	Μ_t(kN·m)
70	110	24	30	40	50	M10 × 30	8	141	5	220	83	1.33
75	115						8	141	5.25	200		1.4
80	120						8	141	5.6	190		1.48
85	125						9	159	6.75	190		1.55
90	130						9	159	7.1	200		1.63
95	135						10	176	8.35	190		1.7
100	145	26	32	44	56	M12 × 30	8	205	10.3	210	145	2.6
110	155						8	205	11.25	190		2.8
120	165						9	231	13.9	210		3
130	180	34	40	52	64		12	308	20.0	190		4.6
140	190			54	68	M14 × 40	9	317	22.25	180	230	4.9
150	200						10	352	26.3	190		5.2
160	210						11	387	31	190		5.5
170	225	44	50	64	78		12	422	35.9	150		7.75
180	235						12	422	38	145		8.15
190	250						15	528	50.1	170		9.5
200	260						15	528	52.8	160		9.9
220	285	50	56	72	88	Μ16×40	12	587	64.5	145	355	13.4
240	305						15	734	88	165		14.3
260	325						18	880	114	180		15.5
280	355	60	66	84	102	M18 × 50	16	948	132	150	485	22.9
300	375	60	66	84	102	M18 × 50	18	1059	159	160	485	24.4
320	405	74	81	101	121	M20 × 50	18	1374	220	150	690	36.1
340	425	74	81	101	121	M20 × 50	21	1603	272.5	175	690	38.4
360	455	86	94	116	138	M22 × 60	18	1710	308	140	930	46.2
380	475						21	1995	379	155		55
400	495						21	1995	399	150		61

Συγκρότημα κλειδαριότητας σειράς Z8-50*80 Συγκρότημα κλειδαριότητας άξονα χωρίς κλειδί 0
