Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO-9001
Αριθμό μοντέλου: Z5
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 2
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-7working ημέρες
Όροι πληρωμής: Λ/Κ, D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς: 1000 το μήνα
Αριθμό μοντέλου: |
Συγκρότημα κλειδώματος Z5 |
Υλικό: |
Χάλυβας |
Βάρος: |
4.1-170 κιλά |
Εξωτερική διάμετρος: |
120 έως 390 |
Πάχος (χιλ.): |
62-136 |
Άντεξε το μέγεθος: |
100-600 |
Ροπή (kNm: |
145-1600 |
Αριθμό μοντέλου: |
Συγκρότημα κλειδώματος Z5 |
Υλικό: |
Χάλυβας |
Βάρος: |
4.1-170 κιλά |
Εξωτερική διάμετρος: |
120 έως 390 |
Πάχος (χιλ.): |
62-136 |
Άντεξε το μέγεθος: |
100-600 |
Ροπή (kNm: |
145-1600 |

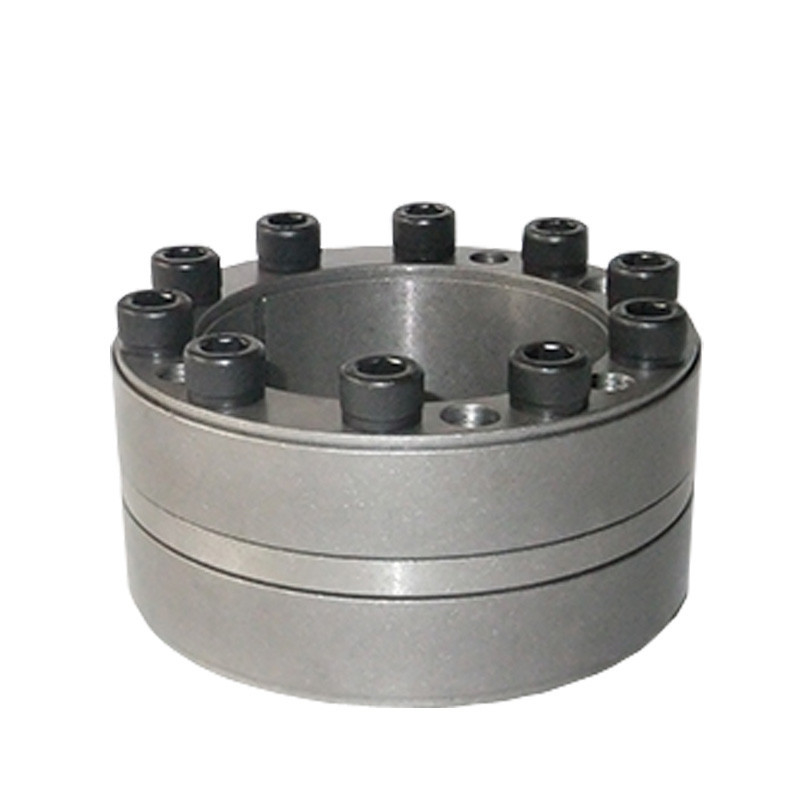

Συγκρότημα κλειδαριού Μηχανή κλειδαριού Z5-180*235 Συγκρότημα κλειδαριού Δύναμη
Οδηγίες προστασίας
1Μετά την εγκατάσταση, τοποθετήστε την εκτεθειμένη άκρη της επιφάνειας της συσκευής κλειδώματος και της κεφαλής του βρόχου με λάδι αντιτριβής.η εκτεθειμένη άκρη της επεκτατικής ενσωματωμένης μανδύας επικάλυπτεται τακτικά με αντιτριβικό λάδι..
2Για το συγκρότημα κλειδώματος που πρέπει να λειτουργεί σε διαβρωτικό περιβάλλον, πρέπει να υιοθετείται ειδική προστασία (όπως η προσθήκη πλάκας κάλυψης) για να αποφεύγεται η σκουριά του συγκροτήματος κλειδώματος.
Προφυλάξεις ασφαλείας και επαναχρησιμοποίηση
1Εάν το προϊόν αυτό χρησιμοποιείται σε μηχανήματα ανύψωσης ή φορτώνεται σε μηχανήματα, πρέπει να τοποθετούνται διατάξεις ασφαλείας για να εξασφαλίζεται η ασφάλεια.
2Απαγορεύεται απολύτως να χαλαρώνουν οι βίδες κάτω από φορτίο.
Κατά την επαναχρησιμοποίηση, η συσκευή κλειδώματος μπορεί να χρησιμοποιηθεί μόνο αφού επιβεβαιωθεί ότι δεν υπάρχει βρωμιά, διάβρωση και βλάβη.9
Παράμετροι προϊόντων
|
βασικές διαστάσεις |
εσωτερική έξιγωνη βίδα με κεφαλή |
Ονομαστικό φορτίο |
Pf (N/mm2) |
ΜΑ
(Ματ) |
G
(kg) |
||||||
| d | D | Εγώ... | Α | Α1 |
μεγέθη |
Αριθμός |
F1(kN) |
Μt(kN·m) |
|||
| χμ | |||||||||||
| 100 | 145 | 60 | 65 | 77 | M12 × 50 | 10 | 288 | 14.4 | 192 | 145 | 4.1 |
| 110 | 155 | 60 | 65 | 77 | M12 × 50 | 10 | 288 | 15.8 | 175 | 145 | 4.4 |
| 120 | 165 | 60 | 65 | 77 | M12 × 50 | 12 | 346 | 20.8 | 192 | 145 | 4.8 |
| 130 | 180 | 68 | 74 | 86 | M12 × 60 | 15 | 433 | 28.1 | 193 | 145 | 6.5 |
| 140 | 190 | 68 | 74 | 86 | M12 × 60 | 18 | 519 | 36.3 | 214 | 145 | 7.0 |
| 150 | 200 | 68 | 74 | 86 | M12 × 60 | 18 | 519 | 39.0 | 200 | 145 | 7.4 |
| 160 | 210 | 68 | 74 | 86 | M12 × 60 | 21 | 606 | 48.5 | 219 | 145 | 7.8 |
| 170 | 225 | 75 | 81 | 95 | M14 × 70 | 18 | 712 | 60.6 | 215 | 230 | 10.0 |
| 180 | 235 | 75 | 81 | 95 | M14 × 70 | 18 | 712 | 64.1 | 203 | 230 | 10.6 |
| 190 | 250 | 88 | 94 | 108 | M14 × 75 | 20 | 792 | 75.2 | 178 | 230 | 14.3 |
| 200 | 260 | 88 | 94 | 108 | M14 × 75 | 24 | 950 | 95.0 | 203 | 230 | 15.0 |
| 210 | 275 | 98 | 104 | 120 | Μ16×90 | 18 | 970 | 102.0 | 187 | 355 | 17.5 |
| 220 | 285 | 98 | 104 | 120 | Μ16×90 | 18 | 990 | 109.0 | 183 | 355 | 19.8 |
| 240 | 305 | 98 | 104 | 120 | Μ16×90 | 24 | 1318 | 158.0 | 222 | 355 | 21.4 |
| 250 | 315 | 98 | 104 | 120 | Μ16×90 | 24 | 1340 | 167.5 | 215 | 355 | 22.0 |
| 260 | 325 | 98 | 104 | 120 | Μ16×90 | 25 | 1370 | 178.0 | 215 | 355 | 23.0 |
| 280 | 355 | 120 | 126 | 144 | M18 × 110 | 24 | 1590 | 222.5 | 188 | 485 | 35.2 |
| 300 | 375 | 120 | 126 | 144 | M18 × 110 | 25 | 1650 | 248.0 | 183 | 485 | 37.4 |
| 320 | 405 | 135 | 142 | 162 | M20 × 120 | 25 | 2140 | 344.0 | 192 | 690 | 51.3 |
| 340 | 425 | 135 | 142 | 162 | M20 × 120 | 25 | 2140 | 365.0 | 181 | 690 | 54.1 |
| 360 | 455 | 158 | 165 | 187 | M22 × 140 | 25 | 2670 | 480.0 | 176 | 930 | 74.4 |
| 380 | 475 | 158 | 165 | 187 | M22 × 140 | 25 | 2670 | 508.0 | 166 | 930 | 79.0 |
| 400 | 495 | 158 | 165 | 187 | M22 × 140 | 25 | 2670 | 535.0 | 158 | 930 | 82.8 |
| 420 | 515 | 158 | 165 | 187 | M22 × 140 | 30 | 3200 | 673.0 | 181 | 930 | 86.5 |
| 450 | 555 | 172 | 180 | 204 | M24 × 150 | 30 | 3700 | 832.5 | 175 | 1200 | 112.0 |
| 480 | 585 | 172 | 180 | 204 | M24 × 150 | 32 | 3950 | 948.0 | 175 | 1200 | 119.0 |
| 500 | 605 | 172 | 180 | 204 | M24 × 150 | 32 | 3950 | 988.0 | 168 | 1200 | 123.0 |
| 530 | 640 | 190 | 200 | 227 | M27 × 160 | 30 | 4320 | 1145.0 | 157 | 1600 | 151.0 |
| 560 | 670 | 190 | 200 | 227 | M27 × 160 | 30 | 4320 | 1210.0 | 148 | 1600 | 160.0 |
| 600 | 710 | 190 | 200 | 227 | M27 × 160 | 32 | 4610 | 1380.0 | 147 | 1600 | 170.0 |
Η επιλογή του συνόλου κλειδώματος πρέπει να πληροί τις ακόλουθες απαιτήσεις:
Α. Στροφή ροπής μετάδοσης: MT ≥ M
Β. Άξονα ρουλεμάν: ft ≥ FX
Γ. Δύναμη μετάδοσης: ft ≥ f2x + (MD / 2x10-3) 2
Δ. Ραδιακή δύναμη ρυμουλκούμενου: Pt ≥ FR / d1x103, όπου:
M ̄ ροπή που πρέπει να μεταδοθεί, kn · m·
FX ̄ η αξιωτική δύναμη που πρέπει να υποβληθεί, kn·
FT ̄ ακτινική δύναμη που πρέπει να υποστείται, kn·
ονομαστική ροπή του συναρμολογίου κλεισίματος MT ̄, kn · m·
Ονομαστική αξιακή δύναμη του συναρμολογίου κλειδώματος FT ̄, KN.
δ. Η εσωτερική διάμετρος και το εσωτερικό δαχτυλίδι πλάτος της συναρμολόγησης κλειδώματος, mm;
Πίεση στην επιφάνεια της σύνδεσης μεταξύ της συσκευής κλειδώματος Pt ̄ και του άξονα, N / mm2
