Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO9001-2005
Αριθμό μοντέλου: GH 50*38
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: Διαπραγμάτευση
Τιμή: Negotiation
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-7 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Όνομα: |
Σύζευξη άξονων του Όλνταμ |
Υλικό: |
Χάλυβας αλουμινίου |
Εσωτερική διάμετρος: |
1670mm |
Πρότυπο: |
σειρά της GH |
Δομή: |
Σύζευξη άξονων του Όλνταμ |
Εξουσιοδότηση: |
12 μήνες |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |
Εύκαμπτος ή άκαμπτος: |
Εύκαμπτος |
Όνομα: |
Σύζευξη άξονων του Όλνταμ |
Υλικό: |
Χάλυβας αλουμινίου |
Εσωτερική διάμετρος: |
1670mm |
Πρότυπο: |
σειρά της GH |
Δομή: |
Σύζευξη άξονων του Όλνταμ |
Εξουσιοδότηση: |
12 μήνες |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |
Εύκαμπτος ή άκαμπτος: |
Εύκαμπτος |

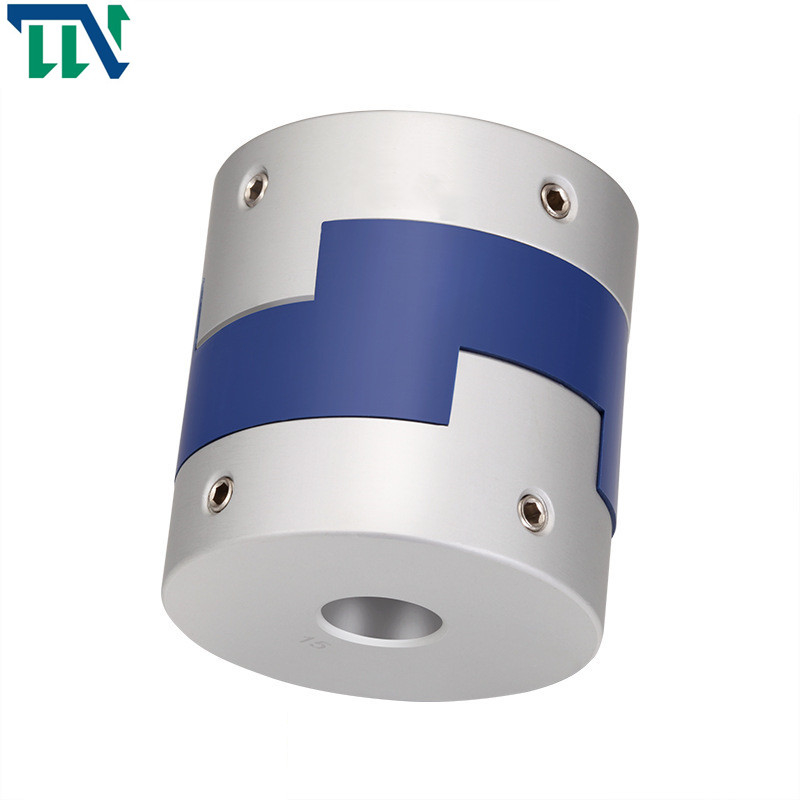

Σύζευξη άξονων τύπων της GH 20*25 μ3 Όλνταμ για τη σύνδεση μηχανισμών
Παράμετροι προϊόντων
Δελτίο παραγωγής
| πρότυπη παράμετρος | κοινός άντεξε τη διάμετρο d1, d2 | ΦD | Λ | ΕΑΝ | LP | Φ | Μ | ροπή βιδών σκλήρυνσης (N.M) |
| GH-16X18 | 4,5,6,6.35, 7,8 | 16 | 18 | 7.1 | 11.6 | 3.55 | Μ3 | 0,7 |
| GH-20X25 | 5,6,6.35, 7,8,9,9.525 | 20 | 25 | 9.1 | 12.7 | 4.55 | M4 | 1.7 |
| GH-25X28 | 5,6,6.35, 8,9,9.525, 10,11,12,14 | 25 | 28 | 11.7 | 16.65 | 5.58 | M4 | 1.7 |
| GH-32x33 | 5,6,8,9,9.525, 10,11,12,12.7, 14,15,16 | 32 | 33 | 14 | 19.5 | 7 | M4 | 1.7 |
| GH-40X35 | 8,9,9.525, 10,11,12,12.7, 14,14,16,17,18,19,20 | 40 | 35 | 15.5 | 18.4 | 7.75 | M4 | 1.7 |
| GH-45X46 | 8,9,9.525, 10,11,12.7, 14,15,16,17,18,19,20,22 | 45 | 46 | 21.5 | 18.4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16.5 | 15 | 8.25 | M5 | 4 |
| GH-55X57 | 10,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17.5 | 10.5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17.5 | 10.5 | M6 | 8.4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36.5 | 25 | 13.5 | M8 | 10.5 |
| πρότυπη παράμετρος | Εκτιμημένη ροπή (N.M) * |
επιτρεπόμενη εκκεντρικότητα (χιλ.) * |
επιτρεπόμενη γωνία εκτροπής (°) * |
επιτρεπόμενη αξονική απόκλιση (χιλ.) * |
μέγιστη ταχύτητα περιστροφή/λεπτό |
στατική torsional ακαμψία (N.M/rad) |
στιγμή της αδράνειας (Kg.M2) |
Υλικό του μανικιού άξονων | Υλικό του σράπνελ | επεξεργασία επιφάνειας | βάρος (ζ) |
| GH-16X18 | 0,7 | 0,8 | 3 | ±0.2 | 9000 | 30 | 3.3x10-7 | Υψηλής αντοχής κράμα αργιλίου | Π Α 6 6 | Επεξεργασία υποβολής σε ανοδική οξείδωση | 6 |
| GH-20X25 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.1x10-6 | 18 | |||
| GH-25X28 | 2 | 1.6 | 3 | ±0.2 | 6000 | 130 | 3.1x10-6 | 25 | |||
| GH-32x33 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 9.6x10-6 | 44 | |||
| GH-40X35 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 2.3x10-5 | 81 | |||
| GH-45X46 | 12 | 2.8 | 3 | ±0.2 | 3500 | 560 | 3.8x10-5 | 136 | |||
| GH-50X38 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.8x10-4 | 142 | |||
| GH-55X57 | 22 | 3.3 | 3 | ±0.2 | 2800 | 795 | 8.0x10-4 | 255 | |||
| GH-63X47 | 19 | 3 | 3 | ±0.2 | 2500 | 1200 | 8.3x10-4 | 320 | |||
| GH-70X77 | 56 | 3.8 | 3 | ±0.2 | 2500 | 1260 | 3.9x10-4 | 445 |
Εισαγωγή προϊόντων
Αρχή εργασίας της διαγώνιας σύζευξης ολισθαινόντων ρυθμιστών: οι δύο άξονες ευθυγραμμίζονται με τη διεύρυνση των τρυπών και των μπουλονιών, και η ροπή διαβιβάζεται από τη συμπίεση και την κουρά της ράβδου μπουλονιών Ο ώμος σε ένα μισό συζεύξεων ευθυγραμμίζεται με το αυλάκι στην άλλη σύζευξη κατά το ήμισυ. Τα μπουλόνια που συνδέουν τις δύο μισές συζεύξεις μπορούν να είναι συνηθισμένα μπουλόνια του βαθμού και του Β, και η ροπή διαβιβάζεται μέχρι τη στιγμή τριβής της κοινής επιφάνειας των δύο μισών συζεύξεων. Γενικά, ο χάλυβας 45 χρησιμοποιείται. Μετά από τη θερμική επεξεργασία επιφάνειας, η σκληρότητά της βελτιώνεται σε κάποιο βαθμό. Εντούτοις, μερικοί κατασκευαστές χρησιμοποιούν το χάλυβα Q275 χωριστά, έτσι η θερμική επεξεργασία δεν απαιτείται.
Η σύζευξη άξονων τύπων του Όλνταμ σχεδιάζεται για να στερεώσει ομοιόμορφα γύρω από τον άξονα και να παρέχει τη μεγαλύτερη διατήρηση από τις σταθερές συζεύξεις βιδών χωρίς καταστροφή του άξονα. Κατόπιν σφίγξτε τις βίδες στερέωσης που εξασφαλίζουν. Αυτές είναι συζεύξεις του Όλνταμ
Καταρχάς, η μορφή της είναι ελαφριά και κατάλληλη να εγκαταστήσει, το οποίο κερδίζει χρόνο για την επεξεργασία και την παραγωγή των επιχειρήσεων. Αφετέρου, είναι ανθεκτικό στη διάβρωση πετρελαίου και μπορεί να είναι ηλεκτρικά - μονωμένος. Τα διαφορετικά ελαστομερή ολισθαινόντων ρυθμιστών είναι διαθέσιμα. Η ολίσθηση μεταξύ του μανικιού άξονων και του ενδιάμεσου κομματιού μπορεί να επιτρέψει τις μεγάλες ακτινωτές και γωνιακές αποκλίσεις. Το ειδικό σχέδιο προσκρούσεων στη μέση μπορεί να διαδραματίσει έναν ενισχυτικό ρόλο και να επιτρέψει στις μεγάλες γωνιακές αποκλίσεις χωρίς κάμπτοντας στιγμή, ώστε να ελαχιστοποιηθεί το αξονικό φορτίο.
Αφετέρου, έχει τα πλεονεκτήματα της απλής δομής, της ευρείας σειράς μεγέθους, της μικρής στιγμής της αδράνειας, της κατάλληλης χρήσης και της κατάλληλης οπτικής επιθεώρησης. Η έξοχη αντίσταση διάβρωσης πετρελαίου και η ηλεκτρική μόνωση ελαχιστοποιούν το αξονικό φορτίο που προκαλείται από την απόκλιση. Η ολίσθηση μεταξύ του μανικιού άξονων και της μέσης μπορεί να επιτρέψει τη μεγάλη ακτινωτή και γωνιακή απόκλιση.
