Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO 9001
Αριθμό μοντέλου: GHC 32*45
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: Διαπραγμάτευση
Τιμή: Negotiation
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-7 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Όνομα: |
Σύζευξη άξονων του Όλνταμ |
Υλικό: |
Χάλυβας αλουμινίου |
Εσωτερική διάμετρος: |
1670mm |
Πρότυπο: |
Σειρά GHC |
Δομή: |
Τύπος στερέωσης του Όλνταμ |
Εξουσιοδότηση: |
12 μήνες |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |
Εύκαμπτος ή άκαμπτος: |
Εύκαμπτος |
Όνομα: |
Σύζευξη άξονων του Όλνταμ |
Υλικό: |
Χάλυβας αλουμινίου |
Εσωτερική διάμετρος: |
1670mm |
Πρότυπο: |
Σειρά GHC |
Δομή: |
Τύπος στερέωσης του Όλνταμ |
Εξουσιοδότηση: |
12 μήνες |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |
Εύκαμπτος ή άκαμπτος: |
Εύκαμπτος |

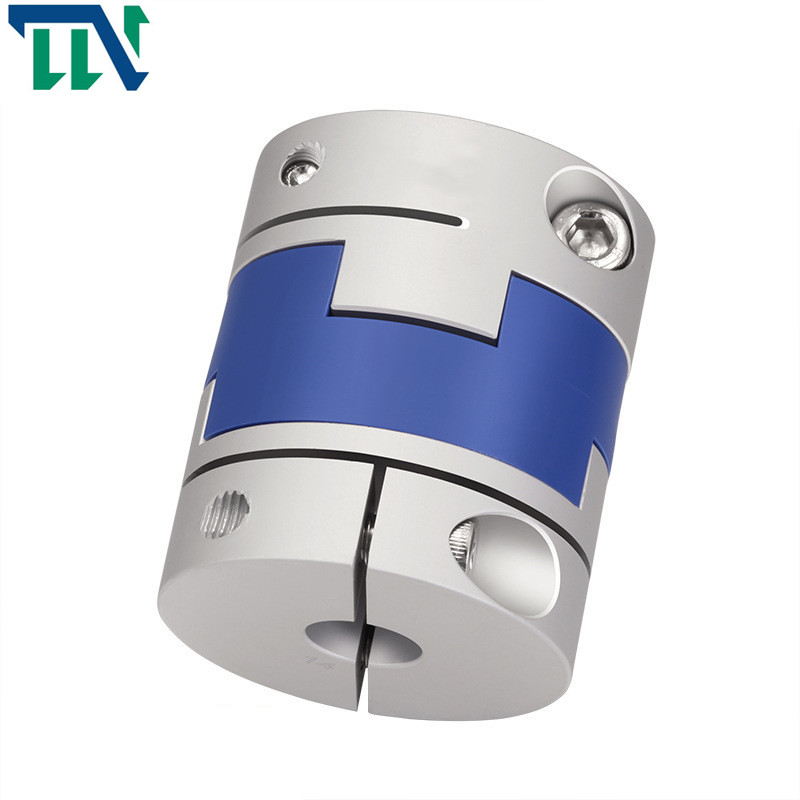

GHC 32X45 εύκαμπτη Όλνταμ στερέωσης σύζευξη ολισθαινόντων ρυθμιστών άξονων διαγώνια για το μηχανισμό
Παράμετροι προϊόντων
Σχέδια παραγωγής
Δελτίο παραγωγής
| πρότυπη παράμετρος | κοινός άντεξε τη διάμετρο d1, d2 | ΦD | Λ | ΕΑΝ | LP | Φ | Μ | ροπή βιδών σκλήρυνσης (N.M) |
| GHC-16X21 | 4,5,6,6.35 | 16 | 21 | 8.6 | 11.6 | 2.5 | M2.5 | 1 |
| GHC-16X30 | 4,5,6,6.35 | 16 | 30 | 13.1 | 11.6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5,6,6.35, 7,8 | 20 | 22 | 8.6 | 12.7 | 2.5 | M2.5 | 1 |
| GHC-20x33 | 5,6,6.35, 7,8 | 20 | 33 | 14.1 | 12.7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6.35, 8,9,9.525, 10,11,12 | 25 | 28 | 11.7 | 16.65 | 3 | Μ3 | 1.5 |
| GHC-25X39 | 5,6,6.35, 8,9,9.525, 10,11,12 | 25 | 39 | 17.2 | 16.65 | 4.2 | Μ3 | 1.5 |
| GHC-32X33 | 5,6,8,9,9.525, 10,11,12.12.7, 14,15,16 | 32 | 33 | 14 | 19.5 | 3 | M4 | 2.5 |
| GHC-32X45 | 5,6,8,9,9.525, 10,11,12,12.7, 14,15,16 | 32 | 45 | 20 | 19.5 | 4.5 | M4 | 2.5 |
| GHC-40X50 | 8,9,9.525, 10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18.4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525, 10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7, 14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7.5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7, 14,15,16,17,18,19,20,22,24 | 50 | 58 | 26.5 | 17.5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17.5 | 7.8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29.5 | 25 | 12 | M8 | 20 |
| πρότυπη παράμετρος | Εκτιμημένη ροπή (N.M) * |
επιτρεπόμενη εκκεντρικότητα (χιλ.) * |
επιτρεπόμενη γωνία εκτροπής (°) * |
επιτρεπόμενη αξονική απόκλιση (χιλ.) * |
μέγιστη ταχύτητα περιστροφή/λεπτό |
στατική torsional ακαμψία (N.M/rad) |
στιγμή της αδράνειας (Kg.M2) |
Υλικό του μανικιού άξονων | Υλικό του σράπνελ | επεξεργασία επιφάνειας | βάρος (ζ) |
| GHC-16X21 | 0,7 | 0,8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | Υψηλής αντοχής κράμα αργιλίου | Π Α 6 6 | Επεξεργασία υποβολής σε ανοδική οξείδωση | 8 |
| GHC-16X30 | 0,7 | 0,8 | 3 | ±0.2 | 9000 | 30 | 5.9x10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ±0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1.6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1.6 | 3 | ±0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| GHC-32X33 | 4.5 | 2 | 3 | ±0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| GHC-32X45 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2.5 | 3 | ±0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ±0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
Εισαγωγή προϊόντων
Η σύζευξη άξονων τύπων του Όλνταμ σχεδιάζεται για να στερεώσει ομοιόμορφα γύρω από τον άξονα και να παρέχει τη μεγαλύτερη διατήρηση από τις σταθερές συζεύξεις βιδών χωρίς καταστροφή του άξονα. Κατόπιν σφίγξτε τις βίδες στερέωσης που εξασφαλίζουν. Αυτές είναι συζεύξεις του Όλνταμ. Είμαστε οι κατασκευές της παραγωγής όλων των ειδών σύζευξης άξονων. Οι προσαρμοσμένες συζεύξεις είναι επίσης αποδεκτές.
η μορφή της είναι ελαφριά και κατάλληλη να εγκαταστήσει, το οποίο κερδίζει χρόνο για την επεξεργασία και την παραγωγή των επιχειρήσεων. Αφετέρου, είναι ανθεκτικό στη διάβρωση πετρελαίου και μπορεί να είναι ηλεκτρικά - μονωμένος. Τα διαφορετικά ελαστομερή ολισθαινόντων ρυθμιστών είναι διαθέσιμα. Η ολίσθηση μεταξύ του μανικιού άξονων και του ενδιάμεσου κομματιού μπορεί να επιτρέψει τις μεγάλες ακτινωτές και γωνιακές αποκλίσεις. Το ειδικό σχέδιο προσκρούσεων στη μέση μπορεί να διαδραματίσει έναν ενισχυτικό ρόλο και να επιτρέψει στις μεγάλες γωνιακές αποκλίσεις χωρίς κάμπτοντας στιγμή, ώστε να ελαχιστοποιηθεί το αξονικό φορτίο
Αρχή εργασίας της διαγώνιας σύζευξης ολισθαινόντων ρυθμιστών: οι δύο άξονες ευθυγραμμίζονται με τη διεύρυνση των τρυπών και των μπουλονιών, και η ροπή διαβιβάζεται από τη συμπίεση και την κουρά της ράβδου μπουλονιών Ο ώμος σε ένα μισό συζεύξεων ευθυγραμμίζεται με το αυλάκι στην άλλη σύζευξη κατά το ήμισυ. Τα μπουλόνια που συνδέουν τις δύο μισές συζεύξεις μπορούν να είναι συνηθισμένα μπουλόνια του βαθμού και του Β, και η ροπή διαβιβάζεται μέχρι τη στιγμή τριβής της κοινής επιφάνειας των δύο μισών συζεύξεων. Γενικά, ο χάλυβας 45 χρησιμοποιείται. Μετά από τη θερμική επεξεργασία επιφάνειας, η σκληρότητά της βελτιώνεται σε κάποιο βαθμό. Εντούτοις, μερικοί κατασκευαστές χρησιμοποιούν το χάλυβα Q275 χωριστά, έτσι η θερμική επεξεργασία δεν απαιτείται. Οι δύο συζεύξεις και το ενδιάμεσο πιάτο συνδυάζονται. Αν και δεν υπάρχει καμία σχετική περιστροφή, ο οδηγώντας άξονας τρέχει με την ίδια ταχύτητα με τον οδηγημένο άξονα για να εξασφαλίσει την αποδοτικότητα λειτουργίας. Η διαγώνια σύζευξη ολισθαινόντων ρυθμιστών είναι κατάλληλη για πολλές περιπτώσεις, όπως το ταχύμετρο, ο κωδικοποιητής, η ράβδος βιδών και τα βιομηχανικά μηχανήματα
Καλωσορίστε για να μας έρθετε σε επαφή με σε περισσότερα informations!
