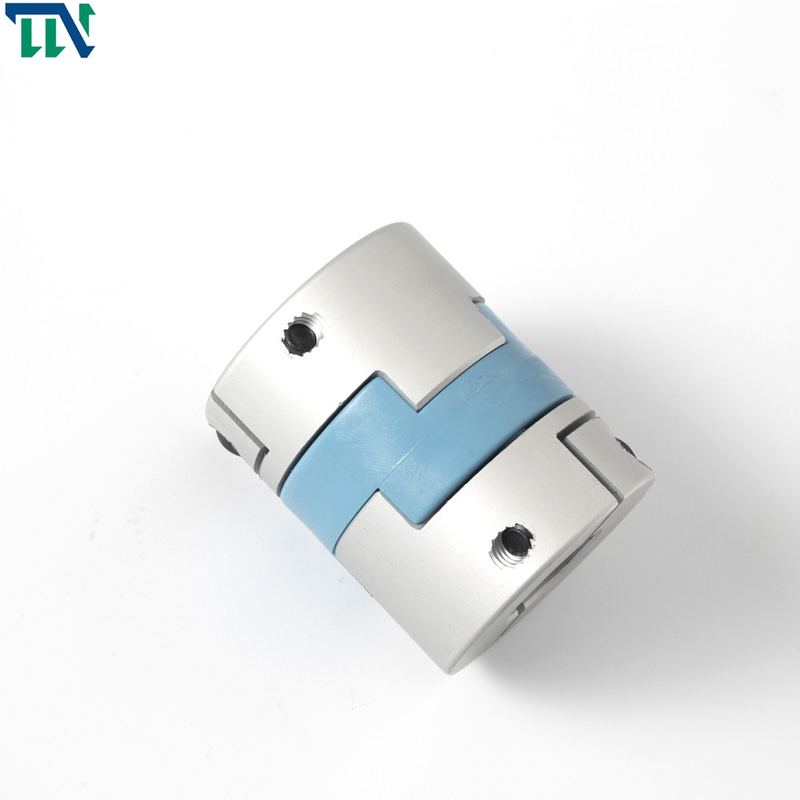

Σύζευξη εύκαμπτων άξονων αλουμινίου σύζευξη ύφους 5mm 8mm 20x22mm Όλνταμ

Brand Name:	Tianniu
Model Number:	GHC 20*22
MOQ:	Διαπραγμάτευση
τιμή:	negotiable
Delivery Time:	5-7 εργάσιμες ημέρες
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

ISO 9001

Όνομα:

Σύζευξη άξονων του Όλνταμ

Υλικό:

Χάλυβας αλουμινίου

Εσωτερική διάμετρος:

1670mm

Πρότυπο:

Σειρά GHC

Δομή:

Τύπος στερέωσης του Όλνταμ

Εξουσιοδότηση:

12 μήνες

Επεξεργασία επιφάνειας:

Ανοδική επεξεργασία οξείδωσης

Εύκαμπτος ή άκαμπτος:

Εύκαμπτος

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο

Δυνατότητα προσφοράς:

10000 το μήνα

Επισημαίνω:

σύζευξη άξονων αργιλίου

συζευκτήρας ευκίνητων άξονων αργιλίου

ένωση του Όλνταμ

Product Description

GHC 32X45 εύκαμπτη Όλνταμ στερέωσης σύζευξη ολισθαινόντων ρυθμιστών άξονων διαγώνια για το μηχανισμό

Εισαγωγή προϊόντων

Η σύζευξη άξονων τύπων του Όλνταμ σχεδιάζεται για να στερεώσει ομοιόμορφα γύρω από τον άξονα και να παρέχει τη μεγαλύτερη διατήρηση από τις σταθερές συζεύξεις βιδών χωρίς καταστροφή του άξονα. Κατόπιν σφίγξτε τις βίδες στερέωσης που εξασφαλίζουν. Αυτές είναι συζεύξεις του Όλνταμ. Είμαστε οι κατασκευές της παραγωγής όλων των ειδών σύζευξης άξονων. Οι προσαρμοσμένες συζεύξεις είναι επίσης αποδεκτές.

η μορφή της είναι ελαφριά και κατάλληλη να εγκαταστήσει, το οποίο κερδίζει χρόνο για την επεξεργασία και την παραγωγή των επιχειρήσεων. Αφετέρου, είναι ανθεκτικό στη διάβρωση πετρελαίου και μπορεί να είναι ηλεκτρικά - μονωμένος. Τα διαφορετικά ελαστομερή ολισθαινόντων ρυθμιστών είναι διαθέσιμα. Η ολίσθηση μεταξύ του μανικιού άξονων και του ενδιάμεσου κομματιού μπορεί να επιτρέψει τις μεγάλες ακτινωτές και γωνιακές αποκλίσεις. Το ειδικό σχέδιο προσκρούσεων στη μέση μπορεί να διαδραματίσει έναν ενισχυτικό ρόλο και να επιτρέψει στις μεγάλες γωνιακές αποκλίσεις χωρίς κάμπτοντας στιγμή, ώστε να ελαχιστοποιηθεί το αξονικό φορτίο

Πλεονεκτήματα της σύζευξης του Όλνταμ:

Καταρχάς, η μορφή της είναι ελαφριά και εύκολο να εγκατασταθεί, το οποίο κερδίζει χρόνο για την επεξεργασία και την παραγωγή των επιχειρήσεων. Αφετέρου, είναι ανθεκτικό στη διάβρωση πετρελαίου και μπορεί να είναι ηλεκτρικά - μονωμένος. Τα διαφορετικά ελαστομερή ολισθαινόντων ρυθμιστών είναι διαθέσιμα. Η ολίσθηση μεταξύ του δακτυλίου και του μέσου κομματιού μπορεί να ανεχτεί τις μεγάλες ακτινωτές και γωνιακές αποκλίσεις. Η απόκλιση γωνίας δεν παράγει την κάμπτοντας στιγμή, έτσι ώστε το αξονικό φορτίο ελαχιστοποιείται.

Αφετέρου, η δομή είναι απλή, η σειρά μεγέθους είναι ευρεία, η στιγμή της αδράνειας είναι μικρή, η χρήση είναι κατάλληλη, και είναι κατάλληλο για την οπτική επιθεώρηση. Η ανώτερη αντίσταση διάβρωσης πετρελαίου και η ηλεκτρική μόνωση ελαχιστοποιούν το αξονικό φορτίο που προκαλείται από τη μη ευθυγράμμιση, και η ολίσθηση μεταξύ του δακτυλίου και της μέσης μπορεί να ανεχτεί τα μεγάλα ακτινωτά και γωνιακά misalignments.

Έναντι άλλων συζεύξεων, καταρχάς, η μορφή της φαίνεται ιδιαίτερα ελαφριά, και αυτό το είδος πράγματος είναι το πιό ευδιάκριτο, και ο διαγώνιος ολισθαίνων ρυθμιστής στη μέση έχει τα διαφορετικά χρώματα για σας για να επιλέξει από, και είναι επίσης εύκολο να εγκαταστήσει. Δεν είναι ενοχλητικό. Το μεγαλύτερο πράγμα είναι ότι μπορεί να σώσει τη συντήρηση και συγχρόνως, μπορεί επίσης να μονωθεί από την ηλεκτρική ενέργεια, αντιρρυπαντικός και αντιδιαβρωτικός, και η ζωή υπηρεσιών της είναι σχετικά μακριά. Είναι μια πολύ οικονομική και κατάλληλη σύζευξη

Καλωσορίστε για να μας έρθετε σε επαφή με για περισσότερες πληροφορίες!

Παράμετροι προϊόντων

Σχέδια παραγωγής

Σύζευξη εύκαμπτων άξονων αλουμινίου σύζευξη ύφους 5mm 8mm 20x22mm Όλνταμ 0

Δελτίο παραγωγής

πρότυπη παράμετρος	κοινός άντεξε τη διάμετρο d1, d2	ΦD	Λ	ΕΑΝ	LP	Φ	Μ	ροπή βιδών σκλήρυνσης (N.M)
GHC-16X21	4,5,6,6.35	16	21	8.6	11.6	2.5	M2.5	1
GHC-16X30	4,5,6,6.35	16	30	13.1	11.6	3	M2.5	1
GHC-20X22	5,6,6.35, 7,8	20	22	8.6	12.7	2.5	M2.5	1
GHC-20x33	5,6,6.35, 7,8	20	33	14.1	12.7	3	M2.5	1
GHC-25x28	5,6,6.35, 8,9,9.525, 10,11,12	25	28	11.7	16.65	3	Μ3	1.5
GHC-25X39	5,6,6.35, 8,9,9.525, 10,11,12	25	39	17.2	16.65	4.2	Μ3	1.5
GHC-32X33	5,6,8,9,9.525, 10,11,12.12.7, 14,15,16	32	33	14	19.5	3	M4	2.5
GHC-32X45	5,6,8,9,9.525, 10,11,12,12.7, 14,15,16	32	45	20	19.5	4.5	M4	2.5
GHC-40X50	8,9,9.525, 10,11,12,14,15,16,17,18,19	40	50	23	18.4	7	M5	7
GHC-45X46	8,9,9.525, 10,11,12,14,15,16,17,18,19,20,22	45	46	21	18.4	7	M5	7
GHC-50X53	10,11,12.7, 14,15,16,17,18,19,20,22,24	50	53	24	15	7.5	M6	12
GHC-50X58	10,11,12.7, 14,15,16,17,18,19,20,22,24	50	58	26.5	17.5	8	M6	12
GHC-55X57	10,11,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	26	17.5	7.8	M6	12
GHC-63X71	14,15,16,17,18,19,20,22,24,25,28,30,32	63	71	33	24	10	M8	20
GHC-70X77	14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	70	77	29.5	25	12	M8	20

πρότυπη παράμετρος	Εκτιμημένη ροπή (N.M) *	επιτρεπόμενη εκκεντρικότητα (χιλ.) *	επιτρεπόμενη γωνία εκτροπής (°) *	επιτρεπόμενη αξονική απόκλιση (χιλ.) *	μέγιστη ταχύτητα περιστροφή/λεπτό	στατική torsional ακαμψία (N.M/rad)	στιγμή της αδράνειας (Kg.M2)	Υλικό του μανικιού άξονων	Υλικό του σράπνελ	επεξεργασία επιφάνειας	βάρος (ζ)
GHC-16X21	0,7	0,8	3	±0.2	8500	30	5.5x10-7	Υψηλής αντοχής κράμα αργιλίου	Π Α 6 6	Επεξεργασία υποβολής σε ανοδική οξείδωση	8
GHC-16X30	0,7	0,8	3	±0.2	9000	30	5.9x10-7				12
GHC-20X22	1.2	1.2	3	±0.2	6500	58	1.3x10-6				13
GHC-20x33	1.2	1.2	3	±0.2	7000	58	1.5x10-6				19
GHC-25X28	2	1.6	3	±0.2	5500	130	4.0x10-6				24
GHC-25X39	22	1.6	3	±0.2	6000	130	4.5x10-6				35
GHC-32X33	4.5	2	3	±0.2	4500	270	1.3x10-5				48
GHC-32X45	4.5	2	3	±0.2	4800	270	1.5x10-5				67
GHC-40X50	9	2.4	3	±0.2	3600	520	4.2x10-5				114
GHC-45X46	12	2.5	3	±0.2	3500	800	4.5x10-5				140
GHC-50X53	19	2.6	3	±0.2	3000	800	1.0x10-4				190
GHC-50X58	19	3	3	±0.2	3000	800	1.1x10-4				215
GHC-55X57	25	3.2	3	±0.2	3000	900	1.3x10-5				260
GHC-63X71	33	3	3	±0.2	2550	1200	3.5x10-4				455
GHC-70X77	56	3.5	3	±0.2	2500	1260	4.1x10-5				520
