Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: Tianniu
Πιστοποίηση: ISO 9001
Αριθμό μοντέλου: GHC 63*71
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: Διαπραγμάτευση
Τιμή: Negotiation
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο
Χρόνος παράδοσης: 5-7 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Δυνατότητα προσφοράς: 10000 το μήνα
Όνομα: |
Σύζευξη άξονων του Όλνταμ |
Υλικό: |
Χάλυβας αλουμινίου |
Εσωτερική διάμετρος: |
1670mm |
Πρότυπο: |
Σειρά GHC |
Δομή: |
Τύπος στερέωσης του Όλνταμ |
Εξουσιοδότηση: |
12 μήνες |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |
Εύκαμπτος ή άκαμπτος: |
Εύκαμπτος |
Όνομα: |
Σύζευξη άξονων του Όλνταμ |
Υλικό: |
Χάλυβας αλουμινίου |
Εσωτερική διάμετρος: |
1670mm |
Πρότυπο: |
Σειρά GHC |
Δομή: |
Τύπος στερέωσης του Όλνταμ |
Εξουσιοδότηση: |
12 μήνες |
Επεξεργασία επιφάνειας: |
Ανοδική επεξεργασία οξείδωσης |
Εύκαμπτος ή άκαμπτος: |
Εύκαμπτος |

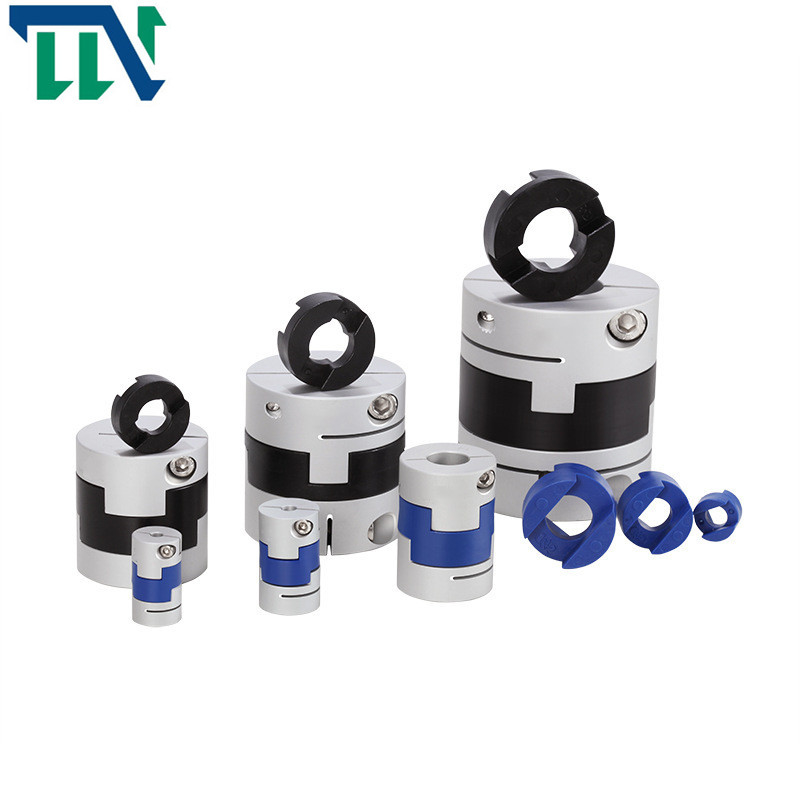

Σύζευξη άξονων GHC 63X71 με τη στερέωση για τη σύνδεση βιομηχανίας
Εισαγωγή προϊόντων
Η σύζευξη άξονων τύπων του Όλνταμ σχεδιάζεται για να στερεώσει ομοιόμορφα γύρω από τον άξονα και να παρέχει τη μεγαλύτερη διατήρηση από τις σταθερές συζεύξεις βιδών χωρίς καταστροφή του άξονα. Κατόπιν σφίγξτε τις βίδες στερέωσης που εξασφαλίζουν. Αυτές είναι συζεύξεις του Όλνταμ. Είμαστε οι κατασκευές της παραγωγής όλων των ειδών σύζευξης άξονων. Οι προσαρμοσμένες συζεύξεις είναι επίσης αποδεκτές.
1. Η μέση της σύζευξης συνδέεται με έναν διαγώνιο ολισθαίνοντα ρυθμιστή
2. Οι μεγάλες ακτινωτές και γωνιακές αποκλίσεις επιτρέπονται
3. Μηά εκκαθάριση ταλάντευσης
4. Υψηλές ακαμψία και ευαισθησία ροπής
5. Απλή δομή, αντίσταση διάβρωσης πετρελαίου και μόνωση σημείου
Παράμετροι προϊόντων
Σχέδια παραγωγής
Δελτίο παραγωγής
| πρότυπη παράμετρος | κοινός άντεξε τη διάμετρο d1, d2 | ΦD | Λ | ΕΑΝ | LP | Φ | Μ | ροπή βιδών σκλήρυνσης (N.M) |
| GHC-16X21 | 4,5,6,6.35 | 16 | 21 | 8.6 | 11.6 | 2.5 | M2.5 | 1 |
| GHC-16X30 | 4,5,6,6.35 | 16 | 30 | 13.1 | 11.6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5,6,6.35, 7,8 | 20 | 22 | 8.6 | 12.7 | 2.5 | M2.5 | 1 |
| GHC-20x33 | 5,6,6.35, 7,8 | 20 | 33 | 14.1 | 12.7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6.35, 8,9,9.525, 10,11,12 | 25 | 28 | 11.7 | 16.65 | 3 | Μ3 | 1.5 |
| GHC-25X39 | 5,6,6.35, 8,9,9.525, 10,11,12 | 25 | 39 | 17.2 | 16.65 | 4.2 | Μ3 | 1.5 |
| GHC-32X33 | 5,6,8,9,9.525, 10,11,12.12.7, 14,15,16 | 32 | 33 | 14 | 19.5 | 3 | M4 | 2.5 |
| GHC-32X45 | 5,6,8,9,9.525, 10,11,12,12.7, 14,15,16 | 32 | 45 | 20 | 19.5 | 4.5 | M4 | 2.5 |
| GHC-40X50 | 8,9,9.525, 10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18.4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525, 10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7, 14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7.5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7, 14,15,16,17,18,19,20,22,24 | 50 | 58 | 26.5 | 17.5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17.5 | 7.8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29.5 | 25 | 12 | M8 | 20 |
| πρότυπη παράμετρος | Εκτιμημένη ροπή (N.M) * |
επιτρεπόμενη εκκεντρικότητα (χιλ.) * |
επιτρεπόμενη γωνία εκτροπής (°) * |
επιτρεπόμενη αξονική απόκλιση (χιλ.) * |
μέγιστη ταχύτητα περιστροφή/λεπτό |
στατική torsional ακαμψία (N.M/rad) |
στιγμή της αδράνειας (Kg.M2) |
Υλικό του μανικιού άξονων | Υλικό του σράπνελ | επεξεργασία επιφάνειας | βάρος (ζ) |
| GHC-16X21 | 0,7 | 0,8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | Υψηλής αντοχής κράμα αργιλίου | Π Α 6 6 | Επεξεργασία υποβολής σε ανοδική οξείδωση | 8 |
| GHC-16X30 | 0,7 | 0,8 | 3 | ±0.2 | 9000 | 30 | 5.9x10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ±0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1.6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1.6 | 3 | ±0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| GHC-32X33 | 4.5 | 2 | 3 | ±0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| GHC-32X45 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2.5 | 3 | ±0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ±0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
