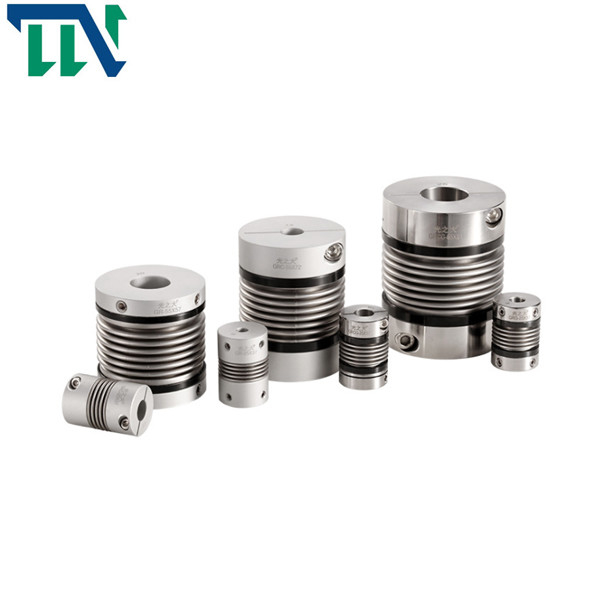

Εύκαμπτη μετρική σύζευξη Bkl φυσητήρων 40X51mm M5

Name: Εύκαμπτη μετρική σύζευξη Bkl φυσητήρων 40X51mm M5
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: GR 40*51
Price: 149.10 USD
Availability: InStock

Λεπτομέρειες για το προϊόν

Τόπος καταγωγής: Κίνα

Μάρκα: Tianniu

Πιστοποίηση: ISO 9001

Αριθμό μοντέλου: GR 40*51

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 1 PC

Τιμή: negotiable

Συσκευασία λεπτομέρειες: Χαρτοκιβώτια από τη θάλασσα που στέλνει με το αεροπλάνο

Χρόνος παράδοσης: 3-5 εργάσιμες ημέρες

Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C, D/A, D/P

Δυνατότητα προσφοράς: 10000 το μήνα

Βρείτε την καλύτερη τιμή

Επικοινωνήστε τώρα

Προδιαγραφές

Περιγραφή

Προδιαγραφές

Επισημαίνω:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            εύκαμπτη σύζευξη 40X51mm φυσητήρων, συζευκτήρας φυσητήρων 40X51mm, συζευκτήρας 40X51mm φυσητήρων


όνομα:	Σύζευξη άξονων φυσητήρων	Υλικό:	Χάλυβας αλουμινίου
Άντεξε το μέγεθος:	1655mm	Εξουσιοδότηση:	12 μήνες
Materia ελαστομερούς:	PA66	Επεξεργασία επιφάνειας:	Ανοδική επεξεργασία οξείδωσης
Βάρος:	85g

όνομα:	Σύζευξη άξονων φυσητήρων
Υλικό:	Χάλυβας αλουμινίου
Άντεξε το μέγεθος:	1655mm
Εξουσιοδότηση:	12 μήνες
Materia ελαστομερούς:	PA66
Επεξεργασία επιφάνειας:	Ανοδική επεξεργασία οξείδωσης
Βάρος:	85g

Περιγραφή

Εύκαμπτη μετρική σύζευξη Bkl φυσητήρων 40X51mm M5

Φυσητήρες Setscrew αργιλίου συζεύξεων άξονων GR40X51 M5 για CNC τη μηχανή

Εισαγωγή προϊόντων

Οι φυσητήρες που συνδέουν τις χρήσεις ζάρωσαν το με λεπτούς τοίχους σωλήνα (φυσητήρες) που ενώνει στενά άμεσα ή το δεσμό με τις δύο μισές συζεύξεις για να διαβιβάσουν την κίνηση. Η σύζευξη έχει τα πλεονεκτήματα της απλής δομής, της μικρής γενικής διάστασης, της κατάλληλης επεξεργασίας και της εγκατάστασης και της υψηλής ακρίβειας μετάδοσης. Χρησιμοποιείται κυρίως στους μικρούς μηχανισμούς μηχανημάτων και ελέγχου ακρίβειας δύναμης που απαιτούν τη συμπαγή δομή και την υψηλή ακρίβεια μετάδοσης.

Το ελαστικό στοιχείο της ένωσης φυσητήρων είναι φυσητήρες μετάλλων ακρίβειας, το οποίο διαιρείται σε εύκαμπτη σειρά και άκαμπτη σειρά. Η εύκαμπτη σειρά έχει τη μεγάλη ελαστικότητα και χρησιμοποιείται συχνά στις περιπτώσεις μικροϋπολογιστών όπως οι κωδικοποιητές και οι αισθητήρες. Η άκαμπτη σειρά χρησιμοποιείται κυρίως στις σερβο μηχανές, CNC τα εργαλεία μηχανών (επεξεργαμένος στη μηχανή κέντρα) και άλλες περιπτώσεις.

Χαρακτηριστικά γνωρίσματα προϊόντων

1. Η ένωση φυσητήρων δεν έχει καμία εκκαθάριση και υψηλή ευαισθησία

2. Υψηλή ελαστικότητα, καλύτερη προστασία του εξοπλισμού

3. Μπορεί να απορροφήσει τη δόνηση και να αντισταθμίσει τις ακτινωτές, γωνιακές και αξονικές αποκλίσεις συγχρόνως

4. Αντίσταση λεκέδων πετρελαίου και ισχυρή αντίσταση διάβρωσης

5. Η Torsional ακαμψία, δεξιόστροφα και τα αντίθετα προς τη φορά των δεικτών του ρολογιού χαρακτηριστικά περιστροφής είναι ακριβώς οι ίδιες

6. Συνήθως χρησιμοποιημένος CNC στα εργαλεία μηχανών, τους συντάσσοντας ευρετήριο δίσκους και άλλα βιομηχανικά μηχανήματα

Παράμετροι προϊόντων

Σχέδια προϊόντων

Εύκαμπτη μετρική σύζευξη Bkl φυσητήρων 40X51mm M5 0

Διαστάσεις προϊόντων

πρότυπη παράμετρος	κοινός άντεξε τη διάμετρο d1, d2	ΦD	Λ	Λι	L2	L3	Ν	Φ	Μ	ροπή βιδών σκλήρυνσης (N.M)
GR-16x27	4,5,6,6.35, 7,8	16	27	7.5	2	8	13.5	3	Μ3	0,7
GR-20x32	5,6,6.35, 7,8,9,9.525, 10,11,12	20	32	7.2	2.8	12	18	3.5	Μ3	0,7
GR-22.5x34	5,6,6.35, 7,8,9,9.525, 10,11,12	22.5	34	8.05	2.8	12.3	20.2	4.5	M4	1.7
GR-25x37	6,6.35, 7,8,9,9.525, 10,11,12	25	37	9.5	3	12	20.2	4.5	M4	1.7
GR-32x42	8,9,10,11,12,12.7, 14,15	32	42	8	4	18	27.2	5.5	M5	4
GR-40x51	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20	40	51	9.5	6	20	34.5	5.5	M5	4
GR-55x57	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25	55	57	9	6	27	51.9	6.25	M6	7
GR-65x81	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	65	81	19.5	7	28	60.5	8.9	M6	7

πρότυπη παράμετρος	Εκτιμημένη ροπή (N.M) *	επιτρεπόμενη εκκεντρικότητα (χιλ.) *	επιτρεπόμενη γωνία εκτροπής (°) *	επιτρεπόμενη αξονική απόκλιση (χιλ.) *	μέγιστη ταχύτητα περιστροφή/λεπτό	στατική torsional ακαμψία (N.M/rad)	στιγμή της αδράνειας (Kg.M2)	Υλικό του μανικιού άξονων	επεξεργασία επιφάνειας	βάρος (ζ)
GR-16x27	0,8	0,1	2	+ 0,4 -1,2	20000	150	7.9x10-7	Υψηλής αντοχής κράμα αργιλίου	Επεξεργασία υποβολής σε ανοδική οξείδωση	8
GR-20x32	1.5	0,1	2	+ 0,6 -1,8	18000	220	2.0x10-6			13
GR-22.5x34	1.8	0,15	2	+ 0,6 -1,8	16000	300	6.2x10-6			22
GR-25x37	2.0	0,15	2	+ 0,6 -1,8	15000	330	6.7x10-6			30
GR-32x42	2.5	0,2	2	+ 0,8 -2,5	11000	490	2.0x10-5			53
GR-40x51	6.4	0,3	2	+ 0,8 -2,5	10000	530	2.1x10-5			85
GR-55x57	12	0,3	2	+ 0,8 -2,5	9000	860	2.8x10-5			170
GR-65x81	18	0,2	2	+ 0,7 -2,5	4500	900	2.3x10-5			280
